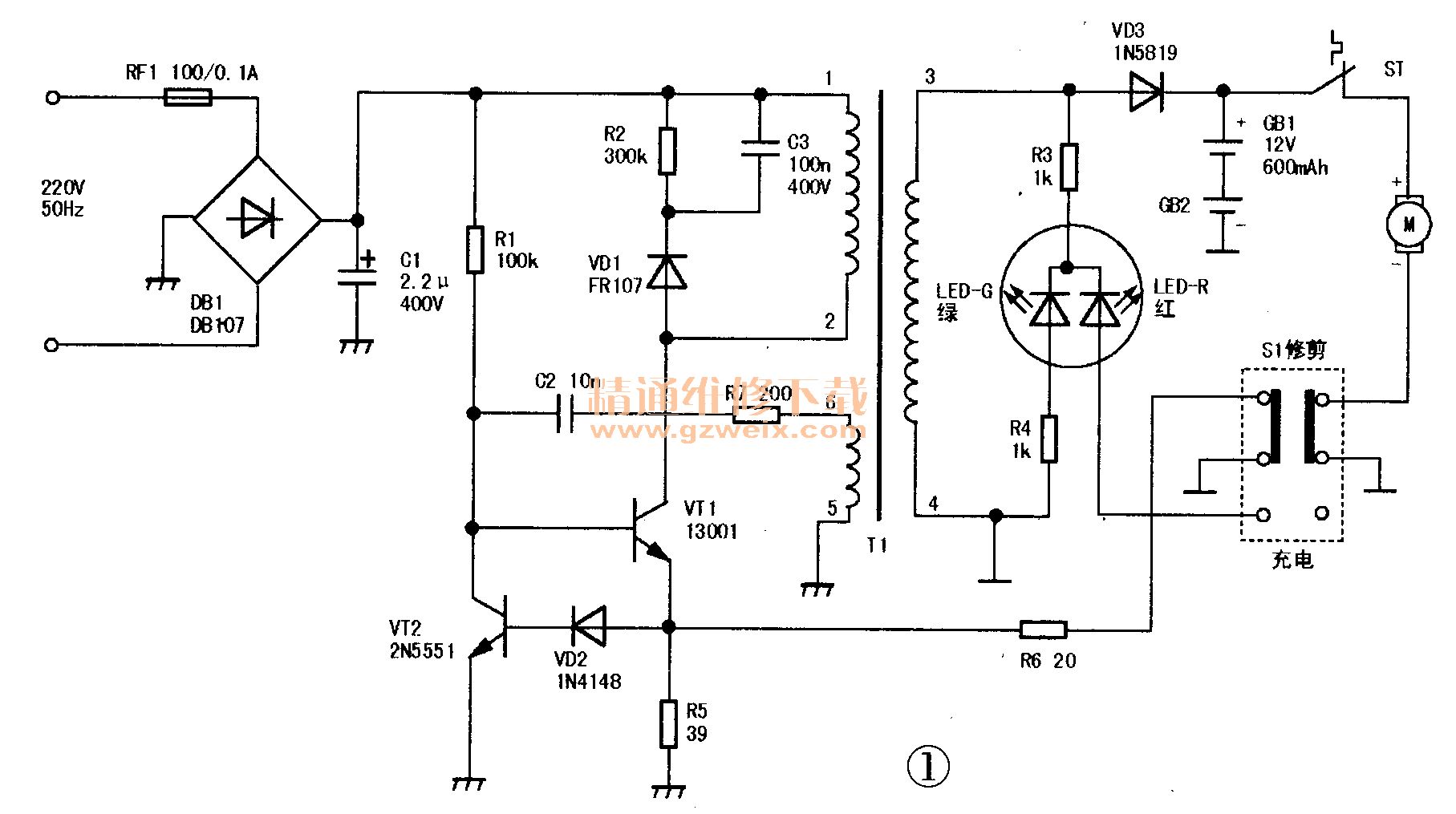

超人SR2853型衣物毛球修剪器，是一款微型、时尚的小家用电器，主要对混有化纤的毛衣、毛毯、衣、裤等衣物表面产生的毛球进行平整修剪。其电路由电源和控制两部分组成，核心是分立元件开关稳压电源，根据实物绘制的电路原理见图1。

一、工作原理

    220V交流市电经保险电阻RF1(100Ω/0.1A）后，由全桥堆DB 1整流和C1（2.2μF/400V）平滑滤波，并产生300V左右直流电压为开关电路供电。开关稳压电路由开关变压器T1、开关管VT1等组成，其中，T1①-②为初级绕组，③-④为次级输出绕组，⑤-⑥为反馈绕组。R1为启动电阻，C2, R7为反馈元件，VD1,R2,C3组成反峰压吸收网络，防止VT1截止时反峰电压叠加在电源电压（300V）上而击穿开关管。R5,R6为过流取样电阻，VT2为过流调整控制管，当R5上压降大于1.2V时，VT2饱和导通，迫使开关管提前截止。

    S1为手动操作开关，当S1置“修剪”位置时，有两种情况：（1）如开关电源通电工作，则开关电源为GB1,GB2充电，同时经电机保护温控器ST（130°）常闭触点为剪毛电机M供电，使其转动，这时LED-G发绿光。此时负载最重，需要加大电源输出功率，为此，VT 1电流取样电阻变为R5 (39Ω) , R6 （20Ω）并联，通过调小阻值，增加电源输出功率，满足用电负载加重的需要；(2)如开关电源未工作，则M由电池GB 1, GB2供电进行毛球修剪。当S1置“充电”位置时，开关电源单独为GB1, GB2充电。此时LED-G, LED-R都发光，但因LED-G多了一个限流电阻R4,所以绿光偏弱，两管发光颜色合起来呈橘红色，指示电路工作在充电状态。由于开关电源负载变轻，VTI电流取样电阻调整为R5单独工作。在开关电源非通电状态，不管电机M是否工作，LED-G,LED-R均不发光。

二、故障检修

    例1：接通电源，指示灯不亮，将S1拨至“修剪”位置时电机能旋转，但指示灯仍不发绿光。

    分析检修：接通电源无任何反应，即整机不工作，主要是开关电源未工作造成的，这是该修剪器最常发生的故障。可按以下步骤进行检查：(1)测开关管VT1集电极电压，正常值为300V左右。若无此电压，一般是保险电阻RF1熔断、DB 1内部开路损坏、C1击穿漏电、T1 1-②绕组开路或输入电源引线断脱。当VT1,C1漏电时，会导致VT1集电极电压过低，开关电源同样不能正常工作。(2)检查启动元件R1及取样电阻R5是否开路，VT1是否烧断损坏。(3)检查反馈回路，通常是T1(5)-⑥绕组断脱、R7开焊、C2开路失效引起开关电源不工作。(4)当电流调整管VT2击穿短路时，会使开关管VT1截止。另外，当VD2击穿或取样电阻R5阻值变大时，VT2始终为导通状态，迫使VT1截止，开关电源不工作。(5)如以上检查均正常，故障肯定是T1③-④绕组断线造成的。由于整流管VD3设在显示电路后面，故当VD3开路、失效时，电池不充电，而发光管正常指示不受影响。

    例2：开关管过热或经常被烧坏。
    分析检修：此现象说明开关管负载过重，可能是电源负载（电动机）重或开关电源自身工作失常引起的。(1)电流调整电路工作失常，可能是因漏电使电流取样电阻R5阻值变小或VD2,VT2性能变差不能及时关断开关管VT1，致使其导通时间增加。(2)由VD1,R2,C3组成的反峰压吸收网络失效，失去对开关管的保护作用。(3)VT1自身性能差。

    例3：充电和指示正常，但电动机不转动。
    分析检修：该故障现象说明开关电源工作正常，功能指示灯也正常，问题出在电机支路。(1)功能选择开关S1接触不良或引线断脱。(2)电机M绕组开路、转子卡滞、电刷接触不良。(3)电机过热保护温控器ST不复位或常闭触点烧蚀造成接触不良。ST可用KSD-301型130℃温控器更换。

    例4：电机修剪无力或运转噪声大。
    分析检修：此故障原因主要有两个：(1)供电电压偏低．一般为开关电源工作失常、VD3效率变低或电池GB1, GB2容量不足。(2)电机运转阻力大，如电机M轴承缺油后干涩卡滞、电刷弹簧压力过小、电枢空气间隙积有碳粉屑引起漏电、电机支架固定螺丝松动等。

    例5:LED指示灯显示异常。
    分析检修：该故障可能有以下几种情况：(1)工作正常，指示灯不亮，可能是限流电阻R3脱焊开路或双色LED发光管损坏；(2)工作时绿灯不亮，充电时只发红光，一为R4开焊或LED-G管损坏；(3)无论S1位置如何，只有绿光发出，一般是S1接触不良、引线断脱或LED-R管损坏。

    例6：使用交流电时电机工作正常，电池供电时电机不转或转速慢。

    分析检修：主要是GB 1, GB2未充足电或性能变差，更换电池应选用DC12V/600mAh的蓄电池。
