厦华U系列高清变频彩电，工2C总线系统主控电路微处理器采用M37225ECSP，存储器为M24C16; I2C总线系统被控电路有：数字彩色解码电路VPC3230D、倍场／逐行／多画面处理电路SDA9400、视频和扫描小信号处理电路DDP3310B,AV切换电路CXA2089Q、画中画处理模块SDA9489X、图文信号处理电路等。

    适用机型：厦华U29FI,U29E,U2928,U34FI,U34E,U29F,U34F,U3418等U系列变频彩电。

    厦华U系列高清变频彩电，主电源采用以电源控制芯片TDA4605和大功率场效应开关管V503（BUZ334）为核心的并联型开关电源；副电源采用新型电源厚膜电路TNY254P为核心的并联型开关电源，待机控制采用继电器控制主电源的市电输入方式。

    厦华U系列高清彩电，在开关电源初级电路中，围绕TDA4605的保护功能，设置了欠压保护、过压保护、市电异常保护电路。保护时，TDA4605停止输出激励脉冲，开关电源停止工作；在开关电源的次级设置了以光电耦合器N505为核心的保护电路，外接晶闸管V505失压检测保护电路和行、场异常检测保护电路。当保护检测电路检测到故障时，迫使N505导通，将保护电压传输到初级TDA4605,TDA4665停止输出激励脉冲，开关电源停止工作。

    一、电源与保护电路工作原理
    1．副电源电路

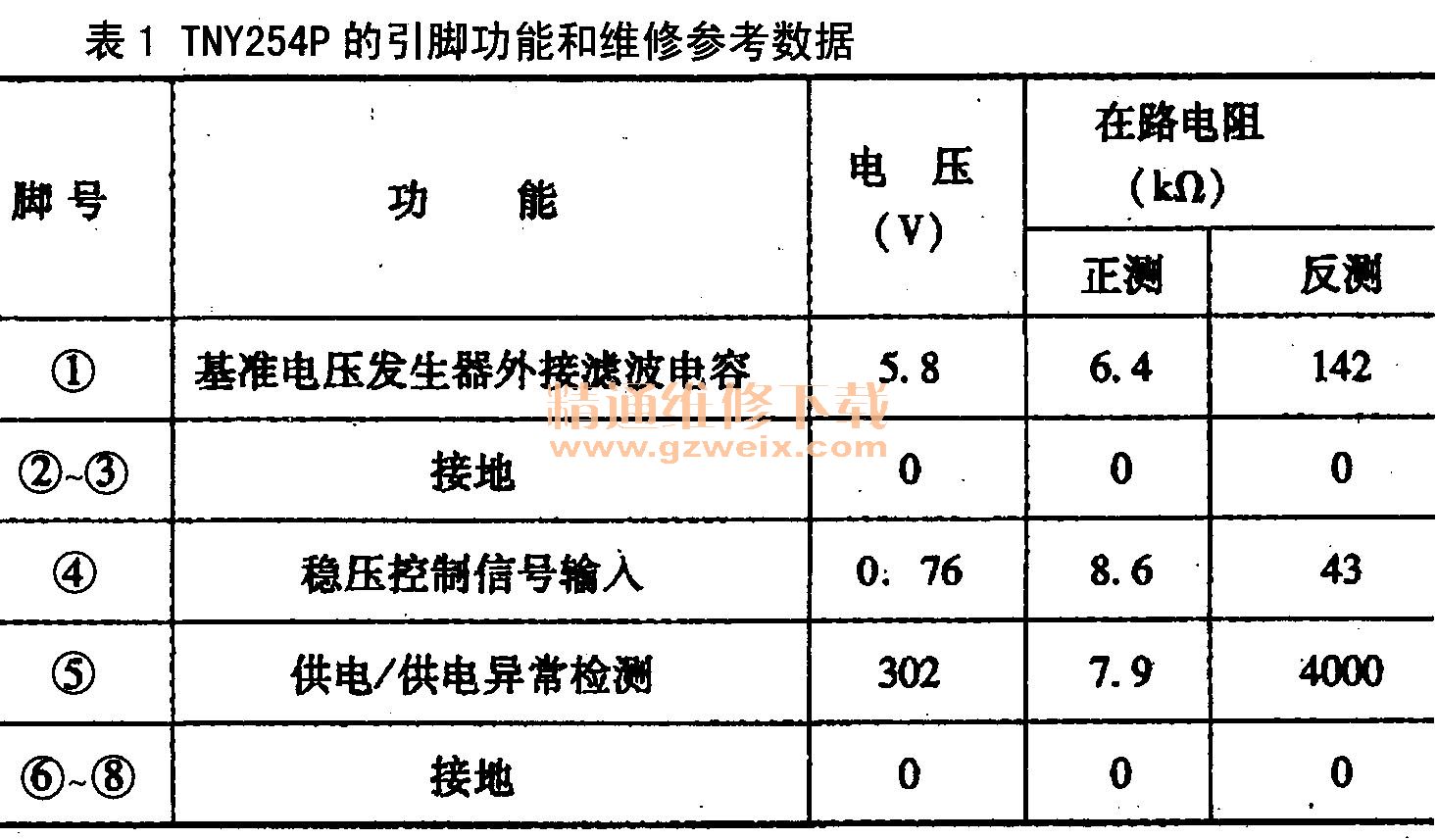

    厦华U系列高清变频彩电副电源如图1所示，采用以厚膜电路TNY254P （N501）为核心的并联型开关电源，待机控制采用继电器控制主电源的市电输入方式。TNY254P是新型电源厚膜电路，内含开关电源启动、振荡、稳压、功率输出全部功能，其引脚功能和对地参数如表1所示。

    （1）功率变换
AC220 V市电经全桥VD501整流、滤波后，在电容C504两端形成300 V主流电压，通过开关变压器T501的初级绕组加到N501的供电端⑤脚，该电压不仅送到开关管的漏极，还为5. 8 V基准电压发生器供电。由该电路产生的5. 8 V电压经N50①脚外接的C507滤波后，为控制电路供电，于是控制电路产生的激励脉冲使开关管工作在开关状态。

    在T501初级绕组上并联的R501,C506,VD502组成尖峰脉冲吸收回路，防止开关管截止瞬间被过压损坏。
    开关电源工作后，T501输出两种脉冲电压。其中，一种经VD503整流、C509滤波获得13. 5 V电压为待机控制电路供电；另一种脉冲电压经VD505整流、C511,L501,C512二型滤波后，产生5V电压。该电压除了为系统控制电路供电，还为光电耦合器N502供电。

    （2）稳压控制
    稳压电路由稳压二极管VD506、光电耦合器N502和N501组成。C511正极输出电压，经R505限流、VD506稳压，使 N502的②脚电位不变。当市电电压升高或负载变轻，引起开关电源输出电压升高时，C511两端升高的电压使N502的①脚输入的电压升高，此时N502内的发光二极管因导通电压升高而发光加强，致使51502内的光敏管导通加强，N501的④脚电位下降，被N501内的误差放大器放大后，最终使开关管导通时间缩短，开关电源输出电压下降，实现稳压控制。

    反之，C511两端输出电压降低时，N502的①脚输入的电压降低，N502导通减弱，N501的④脚电位上升，被N501内的误差放大器放大后，最终使开关管导通时间延长，开关电源输出电压上升。

    （3）待机控制电路
    厦华U34机芯高清变频彩电，设置了独立的微处理器电源，待机控制功能是通过继电器控制主电源供电来实现的。待机控制电路由微处理器待机控制端和三极管V502,V501、继电器K501组成。

    开机时，微处理器送来的待机控制信号（STBY）使V016的发射极输出的信号为低电平，V502截止，C509两端电压通过R502使V501导通，继电器K501的驱动线圈有导通电流，所以它内部的触点吸合，AC220 V市电电压能够送到主电源。主电源工作后，为它的负载供电，整机进入收看状态。

    待机时，微处理器送来的待机控制信号（STBY）使V016的发射极输出的信号为高电平，V502导通，使V501截止，继电器K501的驱动线圈无电流，内部的触点释放，切断送往主电源的AC220 V市电，主电源停止工作，进入待机状态。

    2．主电源电路
    厦华U系列高清变频彩电主电源电路如图2所示，以控制芯片N503 （TDA4605）和大功率场效应开关管V503 （BUZ334）为核心，构成并联型开关电源；TDA4605是飞利浦公司推出的开关电源稳压控制电路。内含：启动和脉冲发射器、参考电压、供电电压监视、控制和过载放大、折叠点校正、终止比较器、逻辑电路、输出级和电流控制电路等，具有过压、欠压保护，功率管过流保护功能。 TDA4605引脚功能和维修数据见表2所示，其内部短路方框图如图3所示。

    （1）主振荡电路
    AC220 V市电经待机电路继电器K501控制后，经全桥VD507整流、C516滤波后，产生的直流300 V电压分为两路：一路经开关变压器T502的初级绕组⑩～⑦加到大功率开关管V503的D极；第二路经R510限流后，在C518两端建立的电压，从电源控制芯片N503 （TDA4605）的②脚输入。R521和VD507中的一个二极管组成启动电路，向N503的⑥脚提供启动电压，当N503供电端⑥脚外接滤波电容C525两端建立的启动电压达到12 V后，N503内部的基准电压发生器等电路开始工作。

    于是启动脉冲发生器输出高电平激励脉冲，经输出级与电流控制电路放大后，从N503⑤脚输出，经R515使开关管V503导通，导通电流在开关变压器T502初绕组开始存储能量。当C518两端建立的电压达到一定值后，N503的⑤脚输出的激励脉冲为低电平，通过VD508和R514使V503截止。V503截止后，T502存储的能量开始通过整流、滤波电路为负载供电。其中，T502①～②绕组产生的脉冲电压不仅经R520限流，VD510整流，C525滤波获得13 V电压取代启动电路为N503供电，而且经R518,R517加到N503的⑧脚。当⑧脚输入的电压随着能量不断释放而下降到一定值，被它内部的“过零检测器”检测后，通过逻辑电路再次使N503的⑤脚输出高电平激励脉冲，重复以上过程，开关电源工作在开关状态。
