温度检测功能：温度检测传感器是热敏电阻RT，装在防溢出探头内端部，通过连接器CON102接入线路板。当豆浆机杯体内的液体加热到某个温度值时，RT的阻值变化导致CPU的AD功能脚电位变化，这个变化将促使CPU发出指令，使其他功能协同运行。比如启动电机运转、进入研磨程序等。

      过零检测电路：R107、R108、U102、C110、D105等组成了电压过零检测电路，为CPU的INT脚提供准确的过零检测信号。

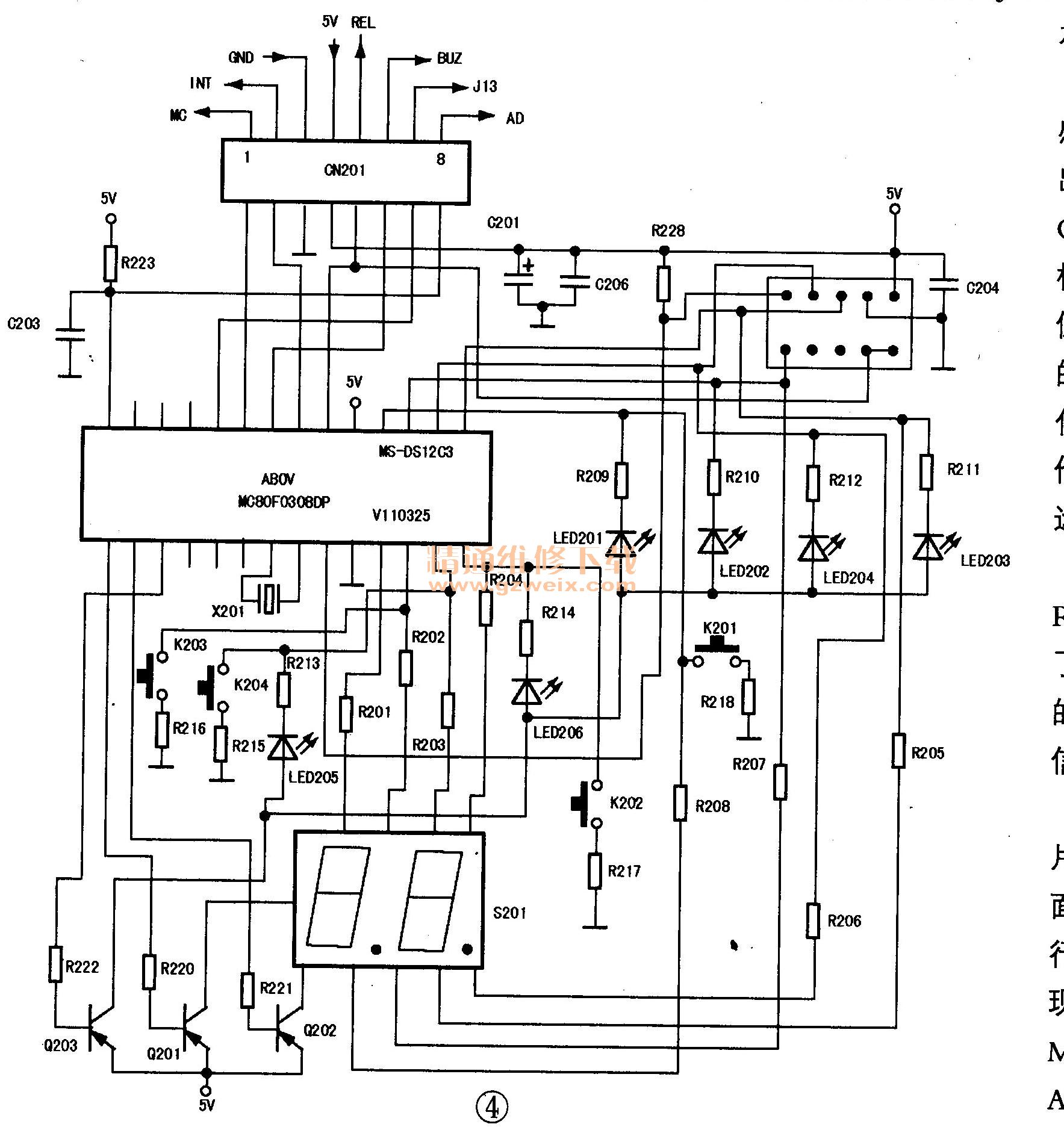

    图4是CPU电路。CPU芯片封装表面贴着一张白纸条，上面的字是：MC-DS12G3，下面一行小字：V110325。揭下纸条，发现CPU表面打的字是：MC80FO308DP，品牌标识是：ABOV。这是一款多功能CPU,烧录不同的软件，就有不同的功能。白纸条上面的字MC-DS12G3，说明是专为这个型号豆浆机烧录的软件程序代号。CN202是CPU与外部电脑串口通信的接口。微动开关K201～K204组成了操作键盘，K203是预约时间调整“－”，K204是预约时间调整“＋”，通过操作这两个开关可完成对预约时间的调整，调整结果通过S201显示。K201是功能选择开关，本豆浆机共有干豆、八宝迷糊、米香豆浆、玉米汁、果蔬汁5个功能运行模式和1个保温功能。操作K201可以选定某个功能，操作K202可以对选定的功能开始运行；也可以对当前已经运行的程序进行取消的操作。LED201～LED206分别对应显示5个功能和保温的工作状态。Q201、Q202是S201驱动三极管，Q203是LED201～LED206的驱动三极管。CN201和CON101之间装有8芯扁平排线．连接图2与图3的电路。

    故障检修：豆桨机以“干豆”运行模式为例。
    1．按“开始”按钮后加热，加热结束后电机只转一次或两次，以后就不转了。检查电源电压输出12V和5V正常，CPU⑤脚和24脚之间电压正常，测CON101的一脚电位有间歇变化，说明CPU工作正常。测电机两端电压有间歇变化（可在电路板引出两根软线用万用表500V挡测量），说明可控硅工作正常。拆下电机，用500型万用表R×100挡测量电机的两个电极不通。边转动电机轴边测量，发现电机内部有时通时断的现象。进一步检查电机，发现碳刷磨损严重，碳刷压簧基本没有压力了，造成碳刷与电枢接触不良，导致电机不能正常运转。由于这种电机是一次性装配工艺，所以更换碳刷困难，更换电机后故障拌除。此例故障容易误诊为CPU芯片软、硬件故障。如果从电机开始检查，将节省故障诊断时间。

    2．按下“开始”按钮，继电器吸合开始加热，F101立即熔断。更换F101后，改用“果蔬汁”模式，这个模式开始只是电机间歇运转不加热，发现电机运转正常，说明故障在继电器触点J1-1到加热盘的电路中。检查加热盘的电路未发现异常，分离连接器CN1，短接CN1-2的①、④脚，豆浆机杯体中加水后直接通电，加热正常，说明故障点在继电器触点J1-1至CN1-1之间。检查继电器触点到CN2--2的线路无异常，分离CN1和CN2，单独检查CN2只至CN1-1这段线路，用万用表RX1k挡发现CN2-1的③、④脚之间阻值异常，改用，RX 10k挡测量后发现阻值只有几千欧，这两根电线正是零线和J1-1输出的火线，它们短路后F101必须熔断。由于CN2-1在杯体手把的顶部，CN2-2在机头上，机头扣在杯体上使它们连接，长期使用后出现接触不良、发热、放弧等现象，促使CN2-1的塑料体炭化、导电、短路，更换连接器CN2-1后，故障排除。此例故障容易误诊为加热盘软故障短路，因为是加热马上烧保险，头脑不清醒会使维修陷入困境。

    以上是笔者对功12B-DSG3型豆浆机的一点肤浅认识．不妥之处请同行师傅们指正。
