创维84E99UD型液晶电视是创维公司生产的84英寸液晶电视，该机型为8S30机芯，采用168P -P84ELF-00电源，其保护功能非常完善稳定。本文分期将对其电源的工作原理及检修思路进行介绍。

    一、电源原理

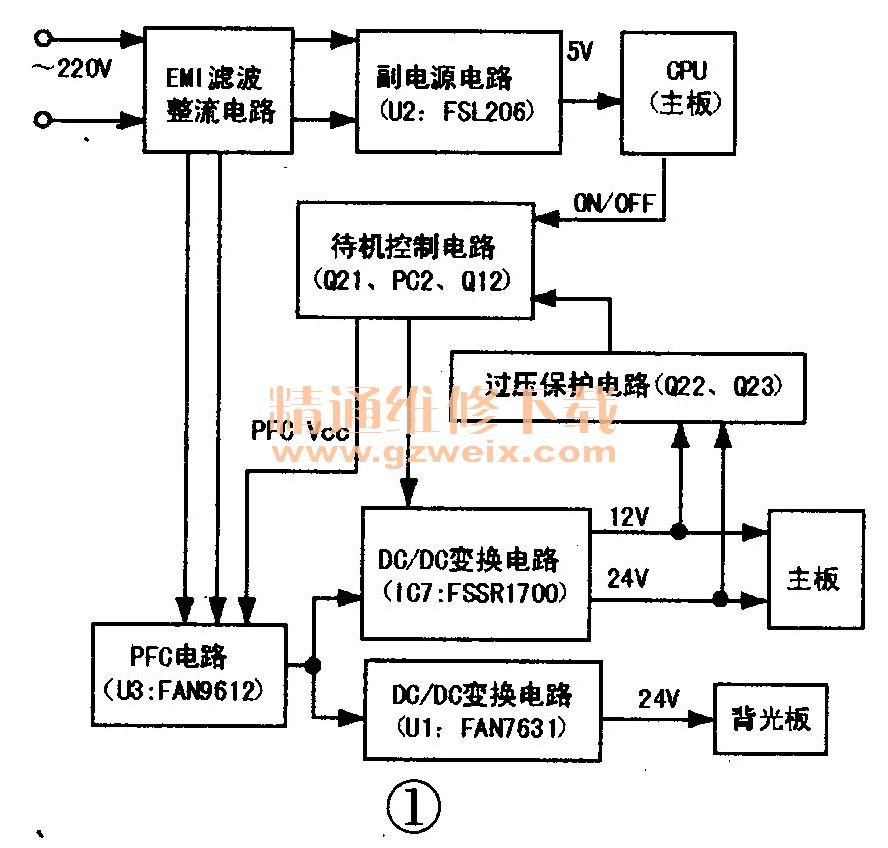

    168-P84ELF-00电源电路结构框图如图1所示。该电源的工作流程：首先，220V交流电经EMI滤波、桥式整流，分别送到副电源电路和PFC电路。开机后，待机CPU输出一个高电平（开机信号），此高电平使Q21导通，经过光电耦合器PC2后，使Q12、Q24导通，从而为U1、U3提供工作供电。U3工作后，PFC升压电路工作，PFC电路输出一个380V～400V的直流供电，经反激准谐振控制变换器、DC-DC变换，输出12V、24V为主板电路供电，输出24V给背光供电。

    1. EMI整流滤波电路
    电路原理图如图2所示。在图2中，F601是保险丝，用于过压或过流保护；RV1是压敏电阻，用于防止浪涌冲击（包括防雷击）；CY1～4CY4是共模滤波电容，用于吸收共模高频噪声；LX1～4LX3是共模电感，用于抑制共模干扰；CX1～4CX4是差模电容，用于抑制差模干扰；DS1、DS2为热熔丝，RDS1、RDS2分别为DS1、DS2的保护电阻。RX1～4RX6是泄放电阻，用于将CX1～4CX4上积累的电荷适时泄放掉，以免电荷积累而影响滤波特性。

    2．副电源电路

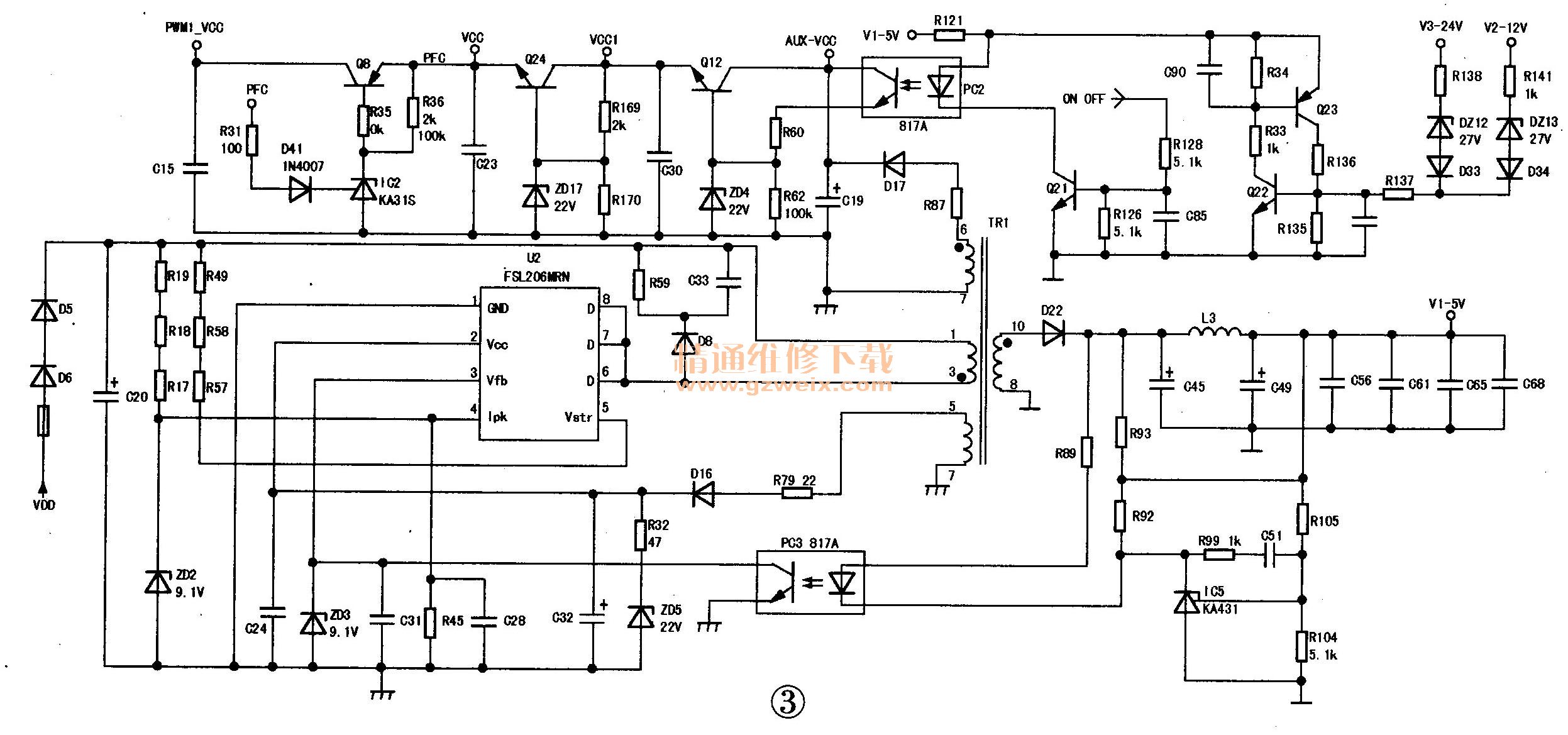

    电路原理图如图3所示。U2(FSL206MRN）为开关稳压电源控制集成电路（内部集成了开关MOs管）；TR1(BCK-19-133T）为开关变压器；IC5(KA431）为精密电压基准的稳压集成电路；R59、C33、D8组成尖峰脉冲吸收电路，用于保护U2中的开关管；R104、R105是取样电阻；R99、C51用于消除寄生振荡防止电路误动作。

    振荡工作过程：220V交流电经EMI滤波电路，分两路送往后级，即一路经D5、D6整流，C20滤波，得到300V直流电压，300V直流电压经脉冲开关变压器TR1的①-③初级绕组送到U2的⑥-⑧脚（功率开关管漏极）；另一路经R49、R58、R57降压，送到U2的⑤脚（启动脚），其内部高压稳压电路工作，输出电压对②脚外围的C24充电。当②脚电压达到启动电压后，欠压锁定检测电路发出电源准备好信号指令到内部偏置电路，同时，稳压电路输出供电给内部相关电路。其中，U2内部振荡电路在得到正常供电后开始振荡，振荡产生的信号送到U2的⑥-⑧脚内功率开关管的控制栅极，功率开关管被接通，开关变压器TR1的初级①-③绕组有电流通过，次级绕组次级⑤-⑦绕组上产生的感应电压经R79限流、D16整流、C32滤波，为U2的②脚提供持续供电（此时⑤脚内稳压电路自动断开）；次级⑥-⑦绕组上产生的感应电压经D17整流、C19滤波得到AUX-VCC电压，再经Q12、ZD4与Q24、ZD 17串联稳压、Q8、 D41等得到PFC-VCC、PWM1 VCC电压，为PFC、DC/DC变换电路供电；次级⑩-⑧绕组上产生的感应电压经D22整流、C45、L3、C49滤波得到5V电压，经主板上稳压电路的稳压后，给CPU及相关电路提供工作电压。
    稳压工作过程：当由于某些原因使得5V输出端的电压偏高时，此电压经R104与R105取样、IC5误差放大、使得PC3内的发光二极管通过的电流增大，U2的③脚电压比正常低，内部电路根据③脚的反馈电压调整相应电路，使功率开关管的导通时间相应变短，TR1的初级①-③绕组上流过的电流减小，各次级绕组上的感应电压会相应降低，从而输出正常的5V电压。当由于某些原因使得5V输出端的电压偏低时，其稳压过程与上述过程相反。

    过压保护过程：当由于某些原因使得U2②脚的电压超过典型保护电压24.5V．时，过压保护电路起控，强制振荡器停止振荡（锁定），从而实现过压保护。
    过热保护过程：当由于某些原因使得U2芯片基板上积聚的温度超过135℃时，过热保护电路起控，强制振荡器停止振荡（锁定），从而实现过热保护。
    过载保护过程：当5V电压的负载过载时，U2③脚的反馈电压会相应升高。当③脚的电压超过典型电压5A V时，过载保护电路起控，强制振荡器停止振荡，②脚的电压快速下降。当②脚电压下降到低于7.8V时，内部电路得不到供电而停止工作，等待很小一段时间后，⑤脚启动，再次恢复对②脚供电，内部的启动电路将会再次启动，振荡器会再次工作，电源将工作在间歇振荡状态。

    3．功率因数校正（PFC）电路

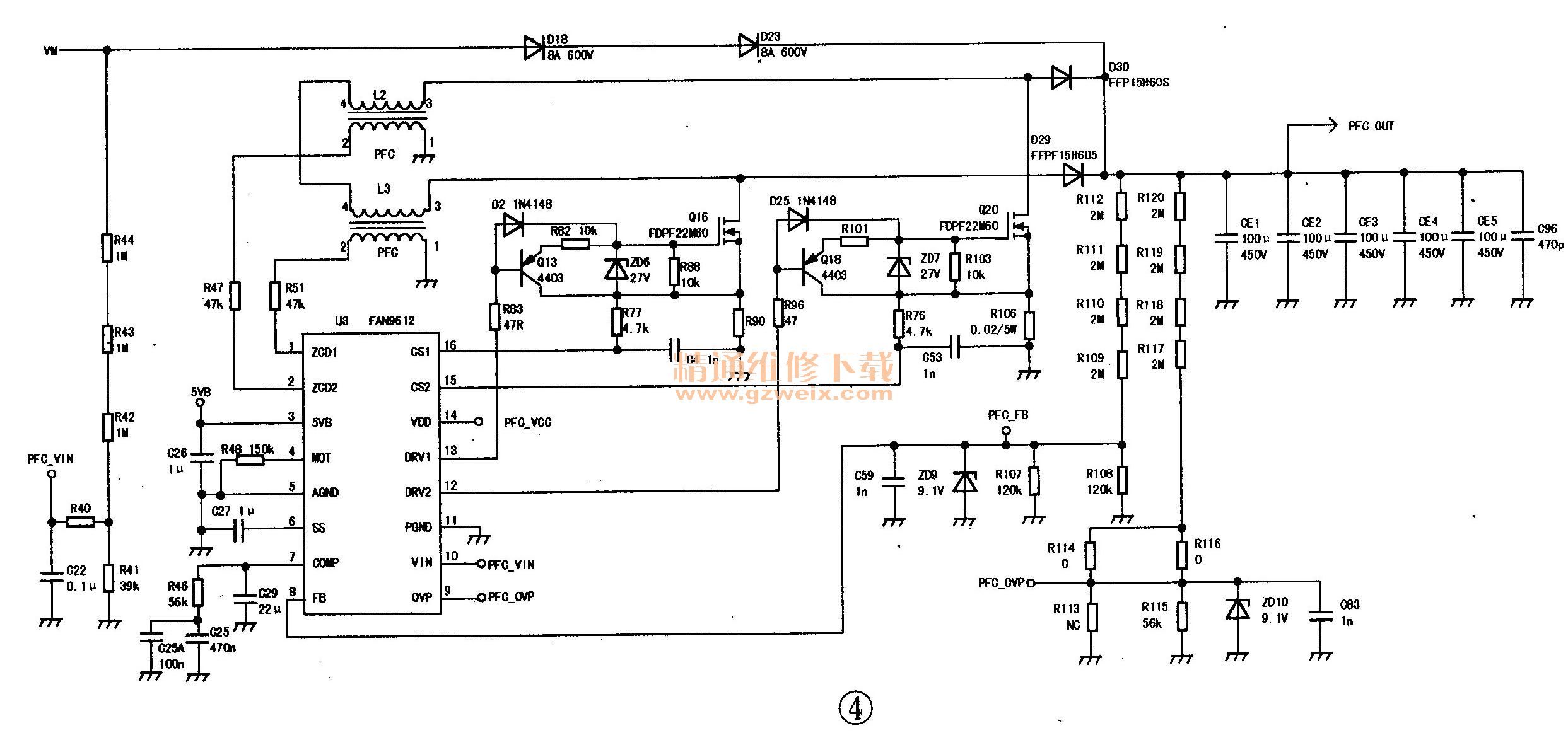

    电路原理图如图4所示，为了满足整机500W功耗，本电源特使用双通道BCM交错式PFC、U3(FAN9612）为PFC控制集成电路。L2、D30、Q20、L3、D29、Q16等元件组成两路PFC升压电路，L2/L3为升压电感，D29/D30为升压二极管，Q16/Q20为开关管；D18、D23为分流二极管（用于防止浪涌冲击和L2、L3出现磁饱和）；R108-R112为PFC电压检测取样电阻（用于PFC电压环路控$11 ); C4、C53、C59为高频滤波电容；C25、R46为电压环路补偿元件。

    基本工作过程：当CPU的开机信号送到电源板后，开／关机控制电路被置为开机状态，U3的⑩脚得到VCC供电。另外，市电经EMI滤波电路得到的正弦波电压分别经PFC升压电感L2/L3，送到功率开关管Q20/Q16的漏极。当U3的14脚输入的电压被内部电路检测到为正常时，内部的振荡电路开始振荡，振荡产生的信号经过栅极驱动，分别从12、13脚输出送到Q20、Q16的控制栅极，使Q20、Q16接通，形成一个电流（正弦波电压→L2/L3-Q20/Q16。地），在L2/L3上产生感应电动势（L2、L3储能）。随着电路工作的进行，通过Q16、Q20的电流会逐渐增大，当U3的15、16脚达到典型关断电压0.2V时，过流保护电路会起控，强制振荡器停止振荡，Q16、Q20得不到驱动信号而关断，L2,L3上的感应电动势开始反转，L2、L3上的感应电压与220V交流电压叠加，经D29、D30整流、CE1、CE2、CE3、CE4、CE5、 C96滤波，得到PFC电压（L2、L3释放能量）。当L2、L3上的电压降为0V时，其辅助绕组送给U3的②、①脚的电压会变为低电平，即U3内部零电流检测比较器的正相输入端为低电平，输出端为低电平，U3内部RS触发器的S端为低电平。此时，U3的15、16脚（电流比较器负输入端）电压降低。当电流比较器负输入端电压低于正输入端电压时，电流比较器将会输出误差电压（高电平）、U3内部栅极驱动管截止，Q20、Q16又开始导通，L2、L3上的感应电动势反转，L2、L3和Q20、Q16、L2、L3上的电压又开始上升，即PFC电路进入下一个工作周期。
