美的DJ12B-XQ2 豆浆机电源电路分析与检修
来源:本站整理  作者:佚名  2015-08-29 07:17:46

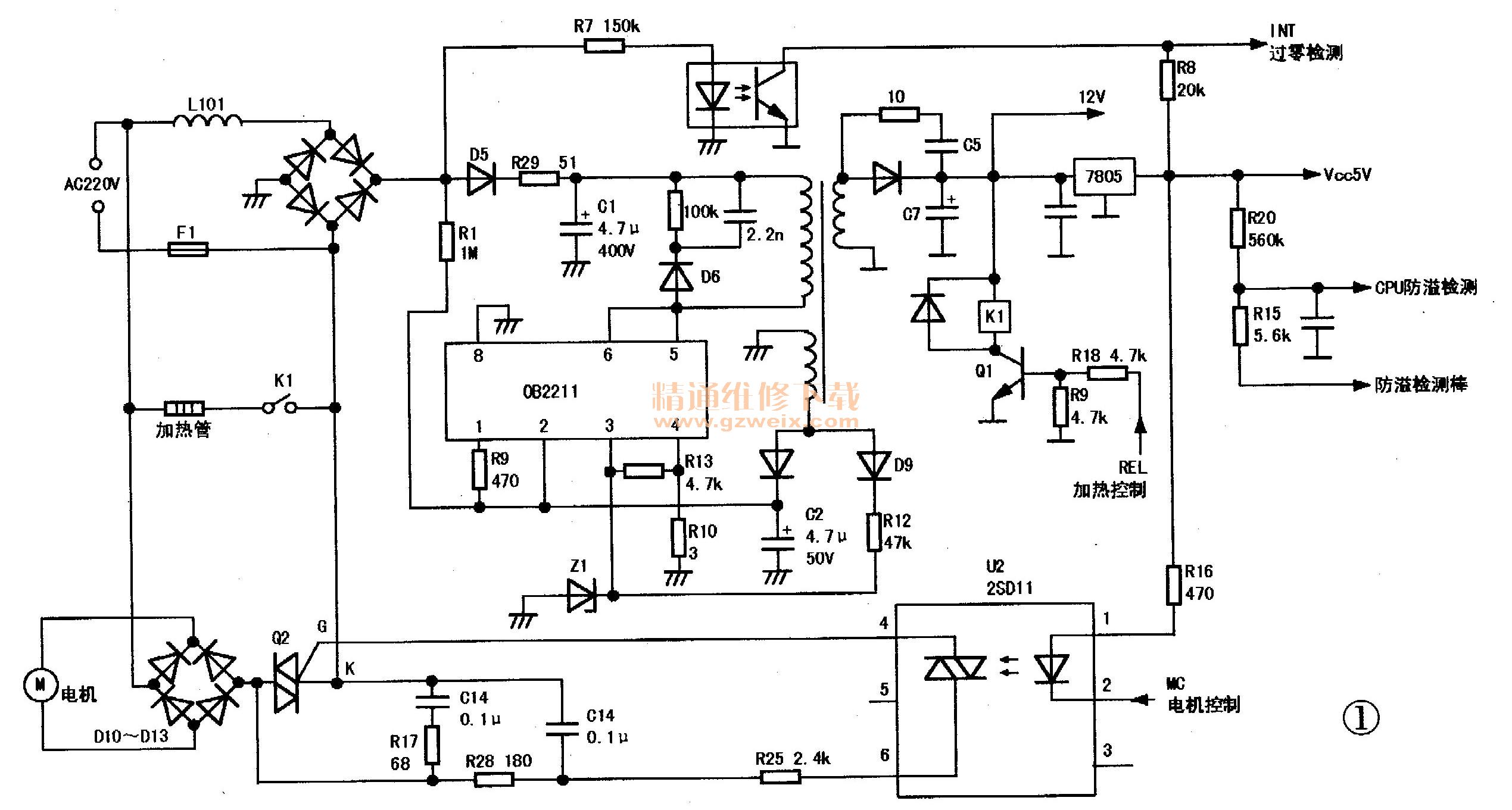

    美的DJ12B-XQ2豆浆机的电源芯片采用OB2211,其引脚功能见表1。该机电源电路如图1所示。启动时300V电压经电阻R1给C2充电,当③脚电压达到15V时,芯片开始工作,开关变压器辅助绕组产生的感应一电压经D8整流、C2滤波后给②脚供电。D9、R9对感应电压进行检测,并反馈给③脚,以进行稳压控制,这种方式属于初级稳压控制,省去光藕和次级稳压电路,结构简单,但稳压精度稍差。另外,芯片③脚通过电阻R13与④脚相连,若反馈电压过高超过④脚的阑值电压时,芯片停止工作。

    该机电机采用噪音和体积都较小的220V永磁直流电机。AC220V市电经D10~D13整流后给电机供电,Q2是单向可控硅(型号是BCR8PM ),控制电机的启动/停止和调速。Q2的G极由U2次级控制,U2初级发光管由CPU控制,可以实现电机慢启动和调速。为了减小电机启动时的冲击电流,则要求Q2在交流电压为0V时导通,因此U1通过R7检测D1~D4桥式整流后的脉动直流电压的过零点。因为要检测脉动电压的零点,所以滤波电容C1不能接在桥式整流输出端上,而是由D5进行隔离。
    须注意的是:U1是常见的普通光藕PC817,而U2是一种光藕可控硅,工作原理和普通光藕完全不同。当需要电机启动时,CPU在过零信号配合下发出脉冲信号,可以使电机启动时转速逐渐上升,防止豆浆洒出或豆浆机倾倒。根据程序需要还可以进行无级调速,用普通光藕是做不到的,所以这两种光祸是不能互相代换的。因为电机是感性负载,在运转中会产生较强的反电动势,为防止Q2过压击穿,故在Q2两端并联有阻容吸收元件R17、C14。加热信号由CPU REL脚发出高电平信号,Q1导通,K1吸合开始加热,当豆浆沸腾接触防溢棒时,CPU防溢检测端变为低电平,CPU发出停止加热信号,K1释放。
    故障现象1:上电后指示灯不亮。
    分析检修:测供应CPU的VCC5V电压为0V、C7正端也无12V电压,OB2211的⑤、⑥脚电压为正常值300V电压,这说明OB2211没工作。测得OB2211的②脚电压为0V,断电后测得其②脚与地之间的正、反向电阻分别为200kΩ和5kΩ(指针万用表R×1k挡,5kΩ实际是D8的正向电阻),这说明芯片没有得到启动电压,经查R1已开路,换新后故障排除。
    故障现象2:上电后指示灯指示正常(一个灯闪烁),选择好豆桨程序后,按开始键灯常亮,机器开始工作,约2分钟后6个指示灯全部闪烁,蜂鸣器报警。
    分析检修:检查水温,发现没加热。让豆浆机工作后,测Q1的b极电压为0.72V、K1线圈两端有12V电压,但加热管两端没有.AC220V电压,这说明CPU已发出加热信号,K1已得电,经查K1线圈断路,换新后故障排除。
    本机CPU通过温度传感器检测水温,如果开始加热后2分钟内水温没有变化,CPU认为有异常就会发出停机指令,并发出报警音。
    故障现象3:通电后指示灯亮,但不打豆。
    分析检修:通电试机,按开始键后加热正常,水温达到约90℃时停止加热,接下来应该启动电机粉碎豆子,但电机不转。测电机两端电压为0V,Q2的G极和K极电压均为0V,这说明可控硅没有导通。测U2次级两端有200V直流电压,说明U2没有工作。测U2初级发光管两端电压为1.2V,这说明CP亡已发出电机启动信号,怀疑U2有问题。U2是一只6脚的光控可控硅,次级耐压须大于400V,可代换型号有:MOC3021/22/23、TLP525/541/160/161、S11MD5V等。更换U2后试机,故障排除。
