故障现象：接通电源，触摸开／关键，显示器无显示，“电源”及“火锅”指示灯不亮，电磁炉不加热。

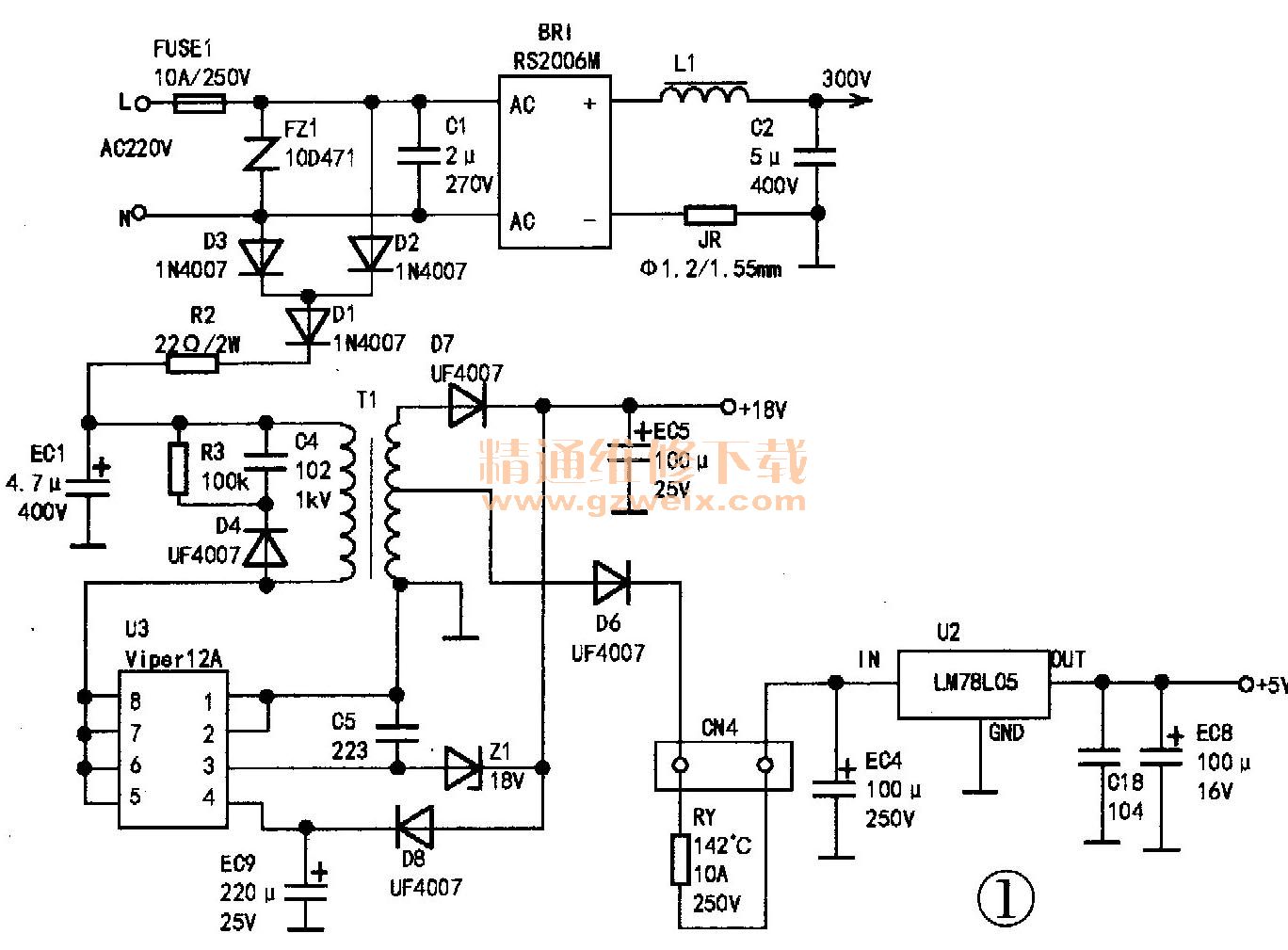

    分析检修：根据故障现象分析，故障部位应在高压电源电路或低压电源电路中，实绘相关电路如图1所示。

    拆机检查，保险管FUSE1（10A、 250V）完好。接通电源，测量滤波电容C2 （5μF、400V）两端电压为305V，这说明高压电源电路正常，看来故障部位在低压电源电路中。
    低压电源电路主要由脉冲开关变压器T1、电源芯片U3（VIPer12A）及三端稳压块U2（LM78L05）等元件组成。市电220V经二极管D2、D3整流，D1隔离，电阻R2限流，电容EC1滤波后获得约310V直流电压，经T1的初级加至U3的⑤～⑧脚。U3的③脚是反馈端，外接稳压管Z1，使18V电源更稳定；④脚为电源端。T1次级一组绕组产生的电压经D7整流、EC5滤波后，获得18V直流电压，为风扇电机供电。同时，该电压经D8再次整流，EC9滤波后为U3④脚供电。T1另一组绕组产生的电压经D6整流，EC4滤波后得到约8.5V电压，再经三端稳压块U3稳压，C18、EC8滤波后输出5V电压，为单片机、保护控制电路及显示电路供电。
    接通电源，用万用表测量EC5两端为18V，正常，但EC8两端电压为0V，经查超温保险器RY开路，造成5V电源中断引发本故障。在本电路中，RY起超温保护作用，安装在加热线盘侧旁，并用一块长条形电路板固定起来。当加热线盘的温度超过142℃时，RY熔断，起到超温保护的作用。换上一只型号为RY142（参数为142℃、10A、 250V）的一次性超温保险器后通电试机，故障排除。
