佳生护眼灯采用全新的冷阴极荧光灯管（即CCFL ），亮度在600-1300Ix内六档可调，寿命高达15000小时，具有白光无闪烁、光照均匀及亮度可调的优点。

    一、电路原理

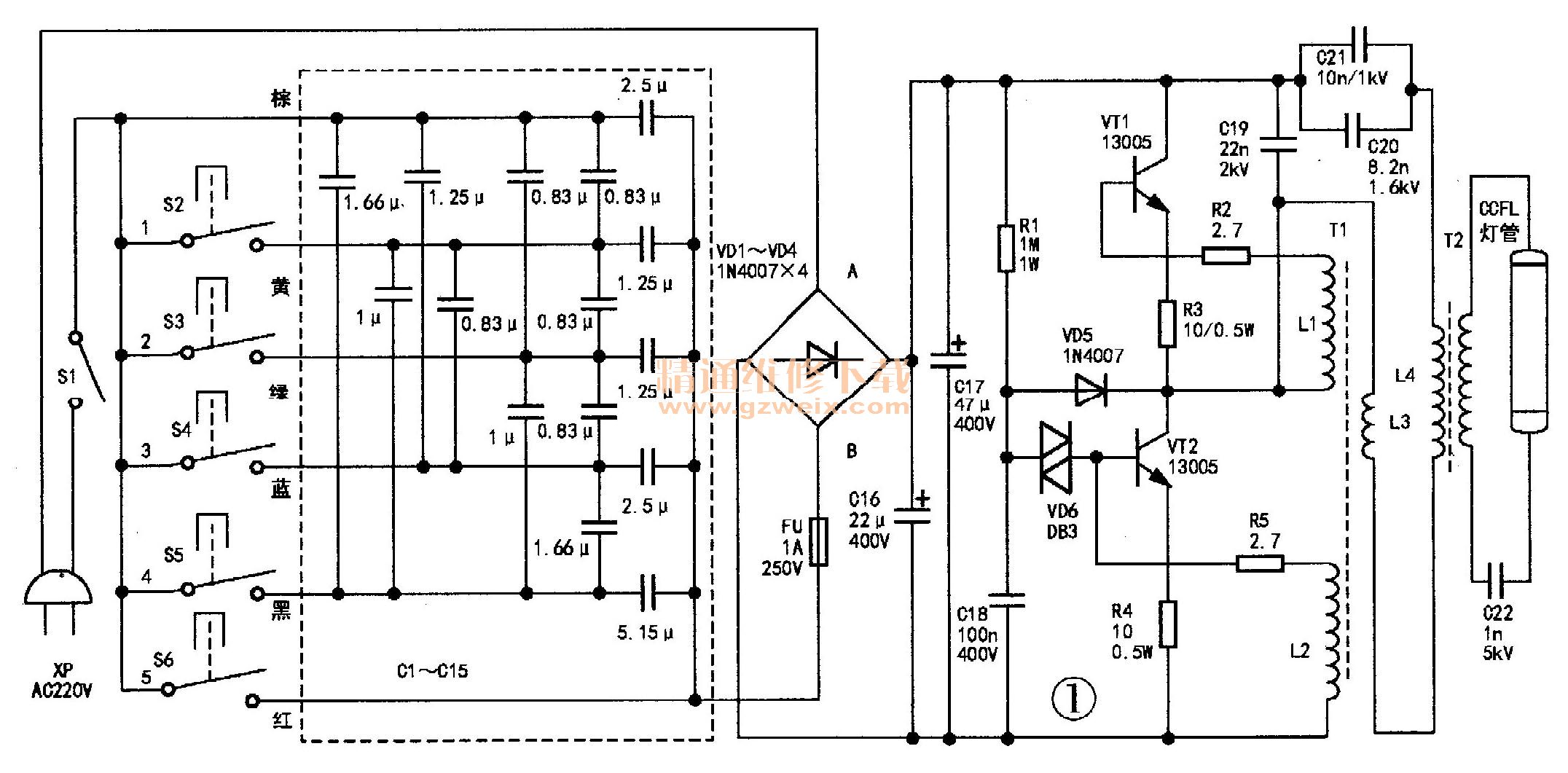

    依实物测绘的电路如图1所示。图中虚线框内为调光模块电路，由电容C1-C15串、并联组成，通过调光开关S2-S6，改变加在整流桥VD 1-VD4上的输入电压（即A、B两点间的电压）数值，以达到改变灯光亮度的目的。这样做的好处是不用改变后级电路的参数，确保灯管无闪烁，这是该灯比较独特之处，灯的亮度、开关闭合及电压的关系见表1。



    经调光模块后的输入电压经VD1～VD4整流，C16、C17滤波后，通过R1给C18充电。当C18两端电压升至VD6的转换电压时，双向触发二极管VD6导通，VT2迅速饱和导通，此时在L1感应电压作用下使VT1反偏截止。当VT2饱和导通后，C18两端电压下降，流过L2的电流减小，在L2感应出上＋下－的电压，则VT1迅速饱和导通，此时在L2的感应电压作用下，VT2迅速截止。如此周而复始形成高频振荡。
    由L3、 T2、 C20、 C21构成负载回路，这也是和其他护眼灯又一不同之处。普通护眼灯（及常见的节能灯）是直接由L、C及灯管构成负载，而本灯则是由T2再次升压。T2次级线圈L5、电容C22及CCFL灯管组成本机负载回路。VD5作用是在VT1饱和导通后给C18提供放电回路。R3 、 R4用于VT 1、 VT2的过流保护。

    二、故障检修
    该护眼灯常见故障是不启动或启动困难，常见原因是T2有局部短路或断路，此时保险FU完好。
    可按下述参数重绕T2，绕制时一定要注意绝缘处理。T1参数如下：φ10mm×5mm高频磁环，L1、L2绕5匝，L3绕3匝，线径均为φ0.2mm; T2参数如下：规格为24mm×16mm×6mm的El型高频磁芯，L4绕200匝，L5绕1200匝，线径均为φ0. 09mm。T2初、次级在路电阻值分别约为5.8Ω、125Ω。
    当VT1、 VT2击穿短路进而导致VD 1 -VD4中的元件击穿时，保险FU发黑烧断。检修时还要检查限流R3 、 R4是否连带损坏。VT 1、 VT2的参数是V、r=400V、 VcB=500V、 Icm=6A、 Pcm=35W，若无原型号，可用BUT11A、BU406代换。
    其他易损元件是C20、 C21、 C22，这几只电容往往易高压击穿，致使灯管不能点亮，检修时应加以注意。另外，启动电路中的R阻值变大后，电路就很难启动或根本不启动。
