自制空调来电自启控制电路
来源:家电维修  作者:佚名  2016-09-17 09:12:32

    本控制电路的作用是替代人工按空调开/关键,停电后再来电时自动开启空调,适用于无人值守机房、仓库中控制面板带开/关键的空调。

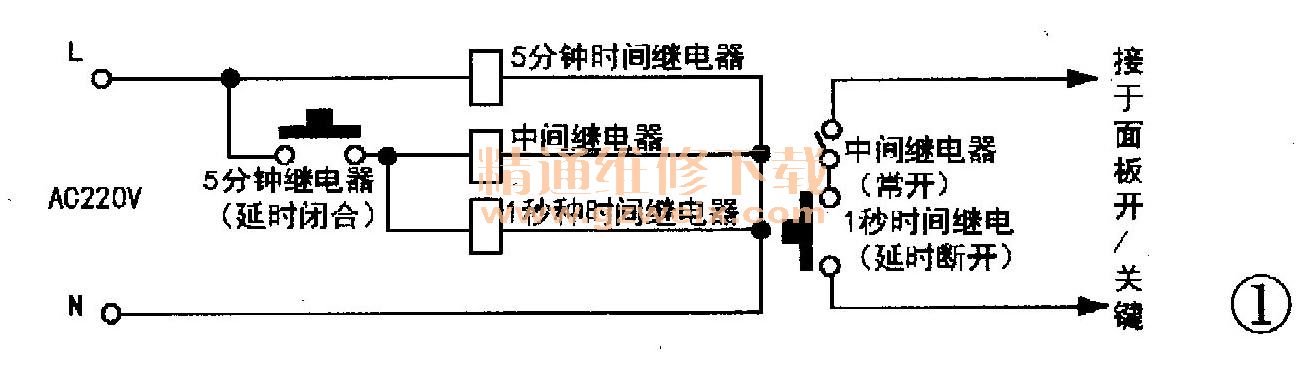

    本控制电路如图1所示。停电后再来电时,5分钟时间继电器(调整时间大于1分钟即可)延时一段时间后继电器动作,开关闭合,中间继电器和1秒钟时间继电器同时得电,中间继电器常开触点闭合,相当于闭合面板开/关键,1s后时间继电器(调整时间为0.5s即可)断开,相当于断开面板开/关键,这样就完成了对空调的开机操作。
