海尔D3、D5系列燃气热水器工作原理与常见故障检修
来源:家电维修  作者:佚名  2017-09-07 10:00:40



    1 点火与熄火

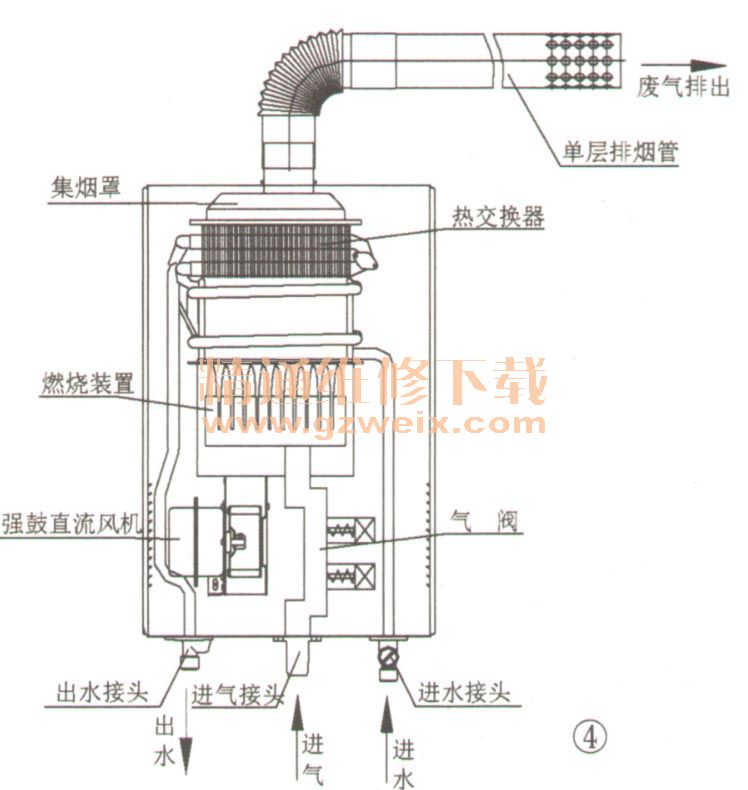

    使用热水器时,打开热水阀,当水路中有水流动时,水流量传感器输出反馈信号,当流量不小于3.5L/min时,电脑板驱动强鼓直流风机高速运转,2s后风速降低,同时点火器开始点火,机内出现“啪”的点火声,并持续数秒。在此期间,机内两个电磁阀滞后0.5s后开启,比例阀处于点火需要的状态,燃烧器被点燃,随即热水流出,废气通过集烟罩和排烟管排出,如图4所示。感应针检测到火焰后,电脑板控制各器件使之进入正常燃烧状态,出水温度快速上升,十几秒后出水温度达到用户设定值。

    若关闭热水或调小热水出量,当水流量传感器感应到水流量不大于3L/min时,电脑板发出指令关闭电磁阀,燃烧器熄灭,风机继续运转约20s后停转。
    2.温度调节
    本系列热水器的温度调节范围为35℃~70℃,在35℃~50℃范围内连续调节,在50℃~70℃范围内按50℃、55℃、60℃、70℃步长调节。设定好出水温度以后,当水温传感器检测到水温变化时,电脑板即通过调节燃气比例阀的电流来调节燃气流量,以达到调节温度的目的,从而使水温保持恒定。

    当水流量发生波动时,水温也会发生变化,此时电脑板也会根据水流量的变化量自动调节燃气比例阀的电流。由于该调节出现在水温变化之前,所以水温波动幅度很小。
    提示:1.该系列热水器默认设置水温为42 ℃。2.若进水温度过高或过低,进水流量过大或过小,出水温度将达不到设定温度,此时可通过调节机器下方的水量旋钮来调整进水量的大小,可使出水温度达到设定值。

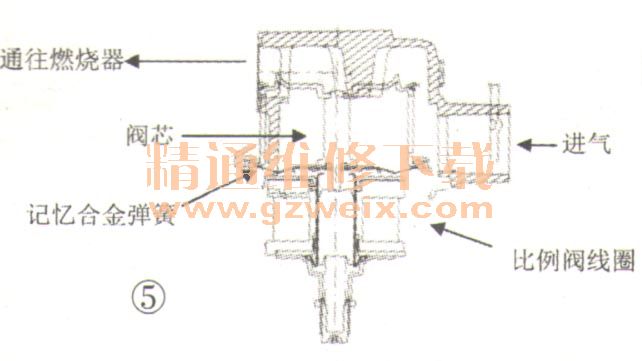

    该机的燃气比例阀由线圈、进气阀门、阀芯、记忆合金弹簧等器件组成,如图5所示。在初始状态时,电脑板输出的比例例阀控制电压为0V,则流过比例阀线圈的电流为0mA,阀芯处于零位,此时进气阀与出气阀同时被关断,无燃气量输出;热水器点火后,电脑板根据出水温度和水流量改变比例阀控制电压,则流过比例阀线圈的电流改变,电磁铁产生的推力变化,阀芯移动,气阀与出气阀的开度变化,即通往燃烧器的燃气量改变。

    该燃气比例阀线圈的额定电压为DC 24V,额定电流为DC250mA,阻值约为80Ω。。
    记忆合金弹簧具有随温度变化而伸缩的特性,当进水温度在随着季节变化而变化时,其伸缩形变通过滑杆改变水流量的大小,从而最大限度地实现水温恒定。
    3.热交换过程

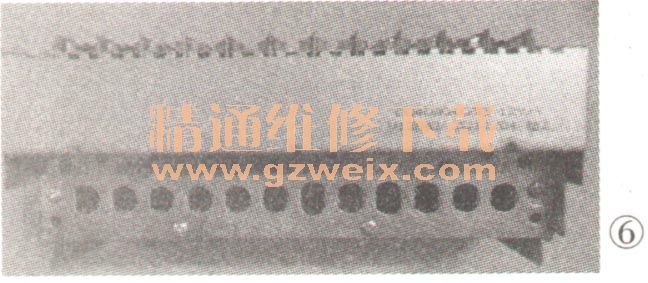

    燃气进入燃烧器后,在火排口遇明火燃烧。11L机型采用10组火排,12L、13L机型采用12组火排,如图6所示。16L机型采用16组火排。冷水通过热交换器(材料为无氧铜)时,与燃烧产生的高温烟气进行热交换,流出热水。

    该系列热水器具有分段燃烧功能,安装有燃气分配器,有10个、12个或16个喷嘴,并配有分段电磁阀(工作电压为DC24V),具有分两段燃烧的功能。

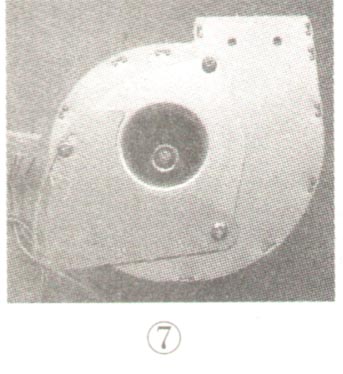

    另外,该系列热水器的风机采用直流电机,如图7所示,其转速随输入电压的变化而变化。实际工作时,电脑板根据流过燃气比例阀的电流大小控制风机驱动电路,让鼓风机吹入的空气量与燃气进气量相匹配,从5使燃气完全燃烧。

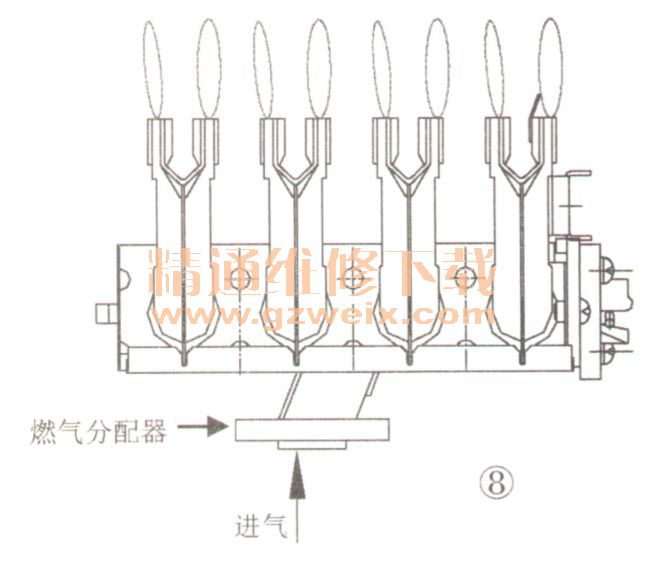

    在正常清况一下,火焰应在火排上方燃烧,如图8所示,但在下列两种情况下燃烧不正常:一是当进气压力不足时,火焰燃烧速度大于进气速度,火焰将在燃烧器内燃烧,此现象常称作“回火”;二是当进气压力太高时,火排口喷出的燃气速度大于火焰燃烧速度,火焰离开火排口燃烧,此现象常称作“离焰”。
