海尔D3、D5系列燃气热水器工作原理与常见故障检修
来源:家电维修  作者:佚名  2017-09-07 10:00:40

    海尔D3、D5系列燃气热水器为强制排气式热水器,采用无氧铜热交换器、直流变频风机、强鼓式燃烧器,并安装有记忆合金稳流装置(即自动水量调节装置),能根据水温自动调节进水量,以实现水温恒定(温度调节范围为35℃~70℃)。
    另外,该系列热水器采用LED显示工作状态,并具有一氧化碳(CO)报警功能,可以检测热水器周围环境的CO浓度。

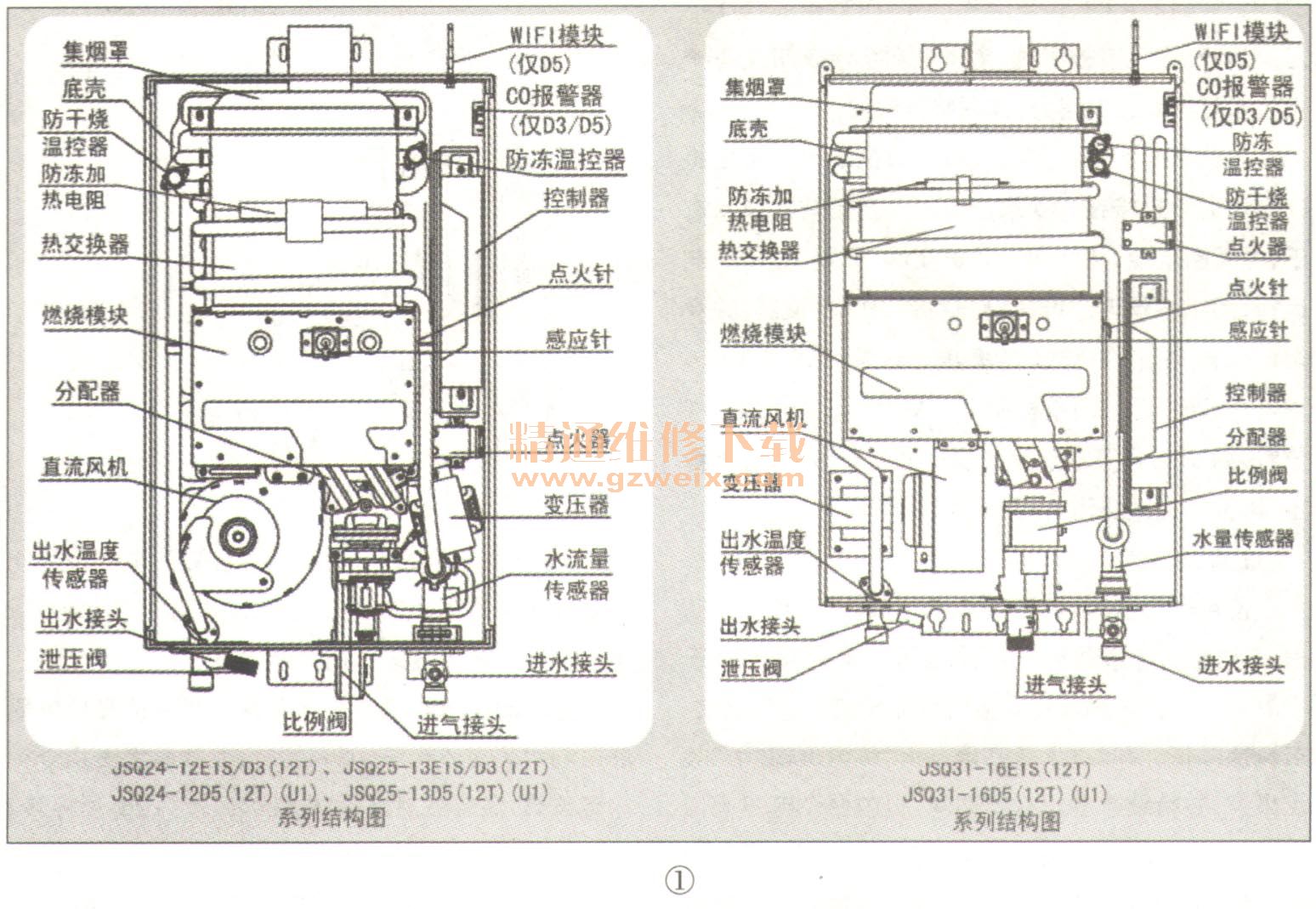

    该系列热水器涵盖11升、12升、13升、16升多个型号,如JSQ24-12D5(12T)(U1)、JSQ25 -13D5(12T)(U1)、JSQ31-16D5(12T)(U1)、JSQ24-12D3(12T)、JSQ25-13D3(12T)等,其内部结构如图1所示。

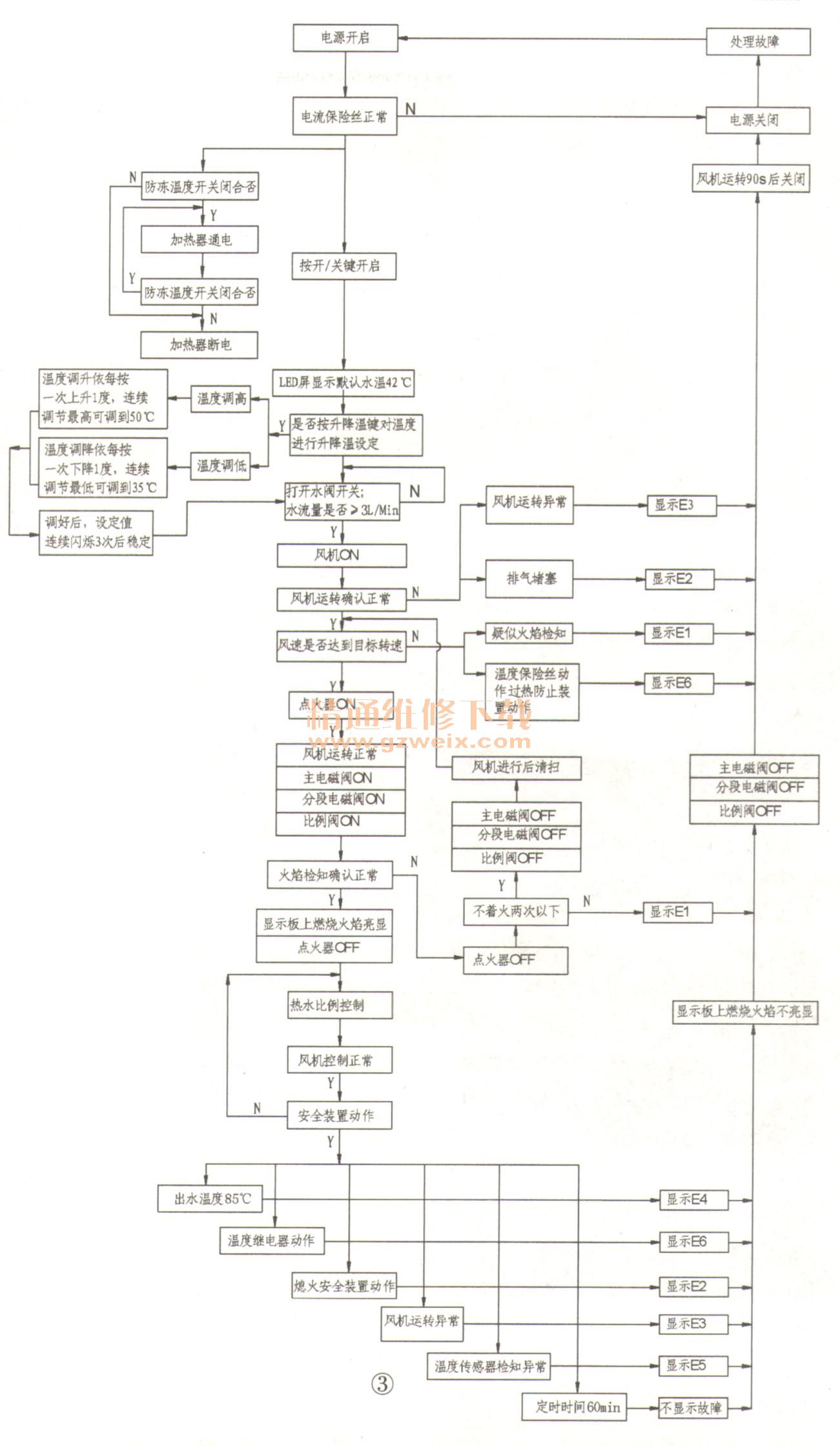

    该系列燃气热水器的电脑板(又称控制板)如图2所示。电脑板是热水器的指挥中心,工作时对风机、各传感器等器件进行检测,实时接收水流量传感器、出水温度传感器、火焰传感器、CO报警器的输出信号,并监控各功能点的运行状态,当出现故障时,发出保护关机指令,并显示相应的故障代码,其控制流程如图3所示。



    电脑板上有一组8位拨码开关,各拨码定义如下:1_ON,液化气;2_ON,天然气;3_ON、10升;4_ON、12升;5_ON、16升;6_ON,调大二次压力;7_ON,调小二次压力;8_备用。

    拨码6、7用来设置热水器在不同的气源条件或热负荷状态下的二次压力。值得注意的是,出厂时,热水器的二次压力已调好,一般无需调整。通常在燃气(天然气12T或液化石油气20Y)质量差或气压不足,出现出水不热故障时(多出现在冬季或用气高峰期间),可调大二次压力,其调整方法如下:
    先拧下比例阀上方二次取压口的螺钉,然后将U型压力计连接在二次取压口上,在正常拨码状态下,先关断电源,将拨码6置于“ON”位置,然后通电运行,用小螺丝刀微调拨码开关旁边的电位器,并观察U型压力计的读数(二次压力调节范围在100Pa以内)。调好后必须整机断电,将拨码6置于“OF厂位置,约5s后再开机观察二次压力是否稳定,若不稳定,再重复上述操作。

[1] [2] [3]  下一页
