一台创维42E5CHR型液晶彩电,开机后屏上有非常暗淡的光栅(即常说的灰屏故障)。
该机主板型号为5800-A8M07--01'10,屏型号是创维RDY420FY。目测发现主板上的U15( 8脚IC)已烧蝴。查看图纸得知U15是场效应管CEM9435A、内含一只p沟道场效应管,是逻辑板1 2 V供电的开/关控制管。先用极细的一根铜丝连接U15的D、s脚,通电瞬间铜丝冒烟熔断,这说明逻辑板或屏组件上有严重短路。断开逻辑板与屏连接的两根薄膜排线,只保留主板到逻辑板的上屏线,仍然用细铜丝代替U15,通电后铜丝仍烧断,这说明逻辑板有问题。

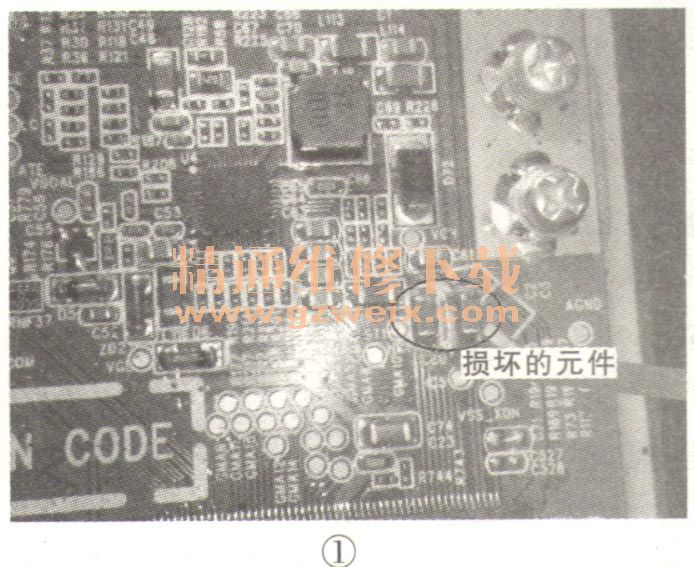

该机逻辑板的型号是5800--tcon06-0p10二检测发现逻辑板上的保险管F1(标注“K”,估计应为1.5A)已被前维修人员用铜丝短接,这也难怪主板上的U15会烧蝴。由于无该逻辑板图纸,不清楚其线路走向,于是决定用外加电压法进行检修:断开逻辑板上的所有排线,将 12V/3A外置电源的负极接板上螺丝固定处,+12V端间歇碰触F1,发现只要一接触E1,外置电源就停振,这说明逻辑板短路严重。改用12V/5A电源再试,12V电压降低到3V,用手触摸板上各元件,发现位号为C80处的两只贴片电容烫手,如图1所示。拆下这两只电容后再通电,12V不再下降。恢复线路后开机,电视机图声正常。
测量拆下的电容,已短路。在旧高压板上找到体积相近的两只4.7μF贴片电容装上,实测这两只电容两端的电压为29甲5V,看来这两只电容是VCH电压滤波电容。
