佳宝某车型电气原理图
来源:汽车电器  作者:佚名  2017-09-07 10:25:00

    佳宝汽车是一汽自主研发的微型车品牌。本文以佳宝某车型为例,介绍其电路原理和特点。该车型采用东安1.0L发动机,标配ABS,选装前雾灯、手动空调、中控锁、电动玻璃升降器、后刮水器、后除霜和EPS系统,可满足用户定制化的功能需求。该车型灯光、刮水器、中控锁、电动玻璃升降等系统均采用小型继电器和硬线电路实现,节约成本。佳宝某车型整车电路如图1~图8所示。

    1 电源分配/起动机/发电机控制

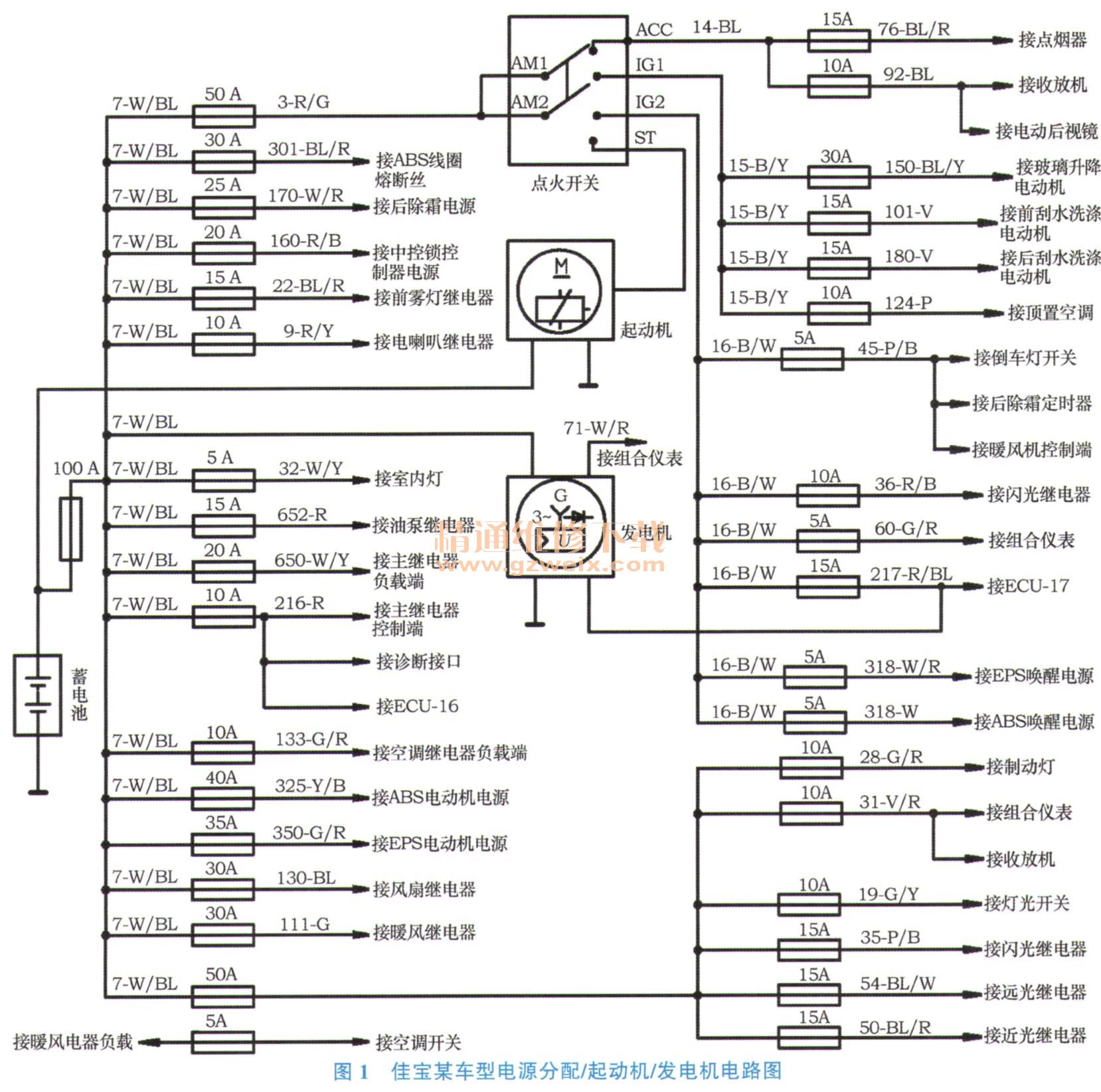

    佳宝某车型电源分配/起动机/发电机控制电路原理图如图1所示。根据整车负载需求,蓄电池主电路使用100 A熔断器进行电路保护;考虑起动效果,起动回路无保险装置,直接采用硬线连接。重要负载遵循一个熔断器带一个负载的原则;充分考虑成本要求,存在多个回路共用一个熔断器的情况,如收放机和组合仪表共用蓄电池电源,暖风继电器和后除霜定时器共用控制电源等。此外,为解决车辆在点火开关突然从ON挡回到OFF挡过程中,电感类用电设备产生的反向电压串到发动机ECU电路,造成ECU误报故障码或误动作,点火开关采用双IG电路设计。不同设备采用电源类型如下。

    1)蓄电池B+:电子风扇、ABS电动机、EPS电动机、鼓风机、远/近光灯、中控锁、前雾灯、电喇叭、室内灯、油泵、危险警报电源、制动灯和起动机等。
    2)点火开关ACC:收放机、点烟器和电动后视镜
    3)点火开关IG2:点火开关ST挡时,点火开关IG2不断电。主要负载有ECUABS唤醒电源、倒车灯、后除霜控制、暖风机控制、、闪光器控制、组合仪表等。
      4)点火开关IG1:点火开关ST挡时,点火开关IG1断电。主要负载有玻璃升降器、前/后刮水器及顶置空调控制等。
    5)点火开关ST:起动机励磁开关。

    2 灯光和信号灯控制
    2.1前照灯/位置灯/前雾灯/后雾灯电路

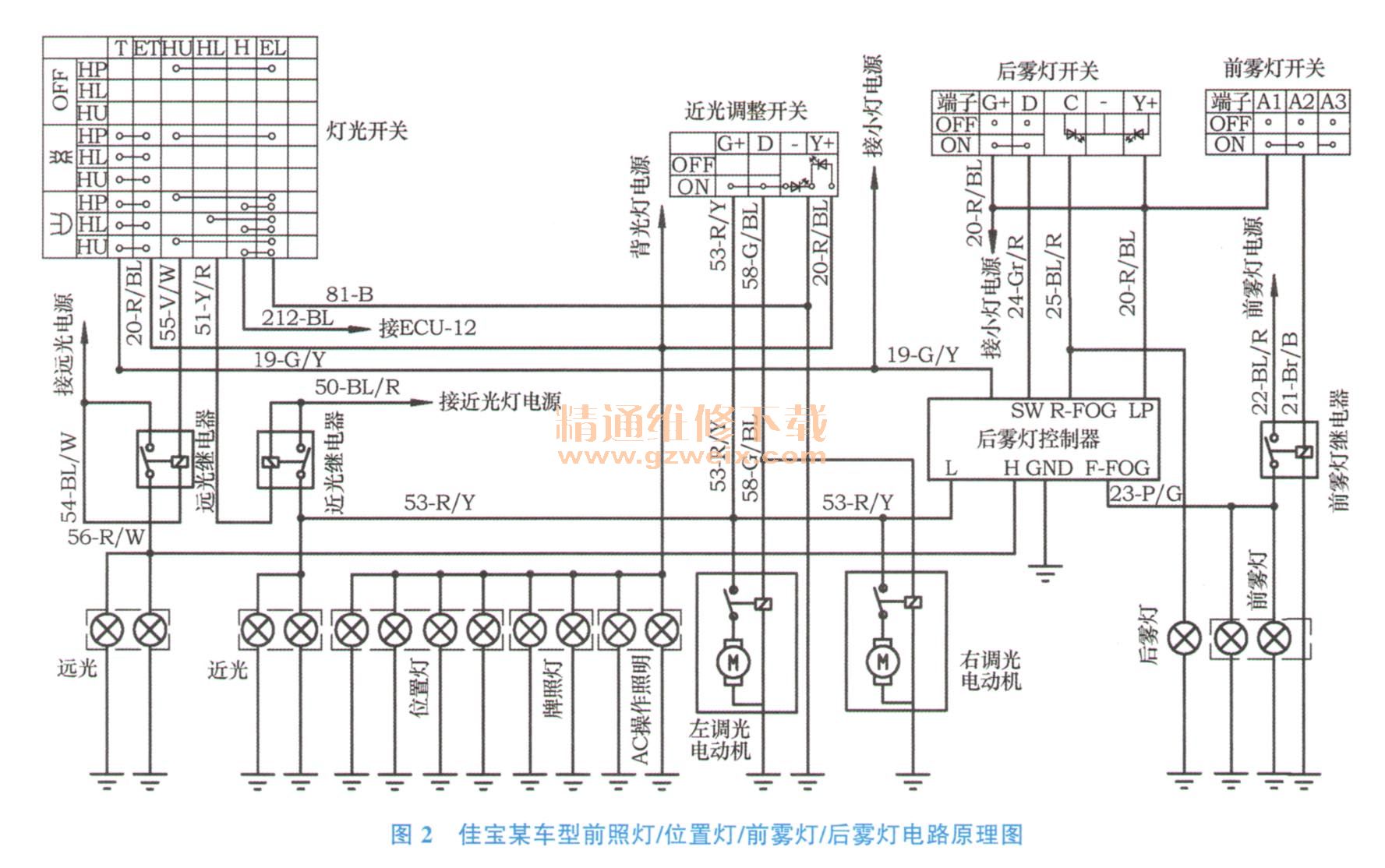

    前照灯/位置灯/雾灯电路原理如图2所示。

    灯光开关采用负极控制策略,控制远/近光灯的2个继电器。当远光或近光开启时,灯光开关反馈给ECU-个信号,以便于ECU进行负载需求分析。近光灯高度可调,采用电调方式。位置灯由灯光开关直接驱动。仅当位置灯开关接通时,前雾灯即可开启。后雾灯控制逻辑由后雾灯控制器实现。只有在近光灯、远光灯或前雾灯开关接通时,后雾灯开关才能接通;后雾灯可以独立于其他任何灯具而关闭,且可以连续工作,直至位置灯关闭为止。后雾灯控制逻辑满足国标和欧盟标准,为出口车的电路做好了基础。
    2.2制动灯/转向灯/室内灯/倒车灯电路

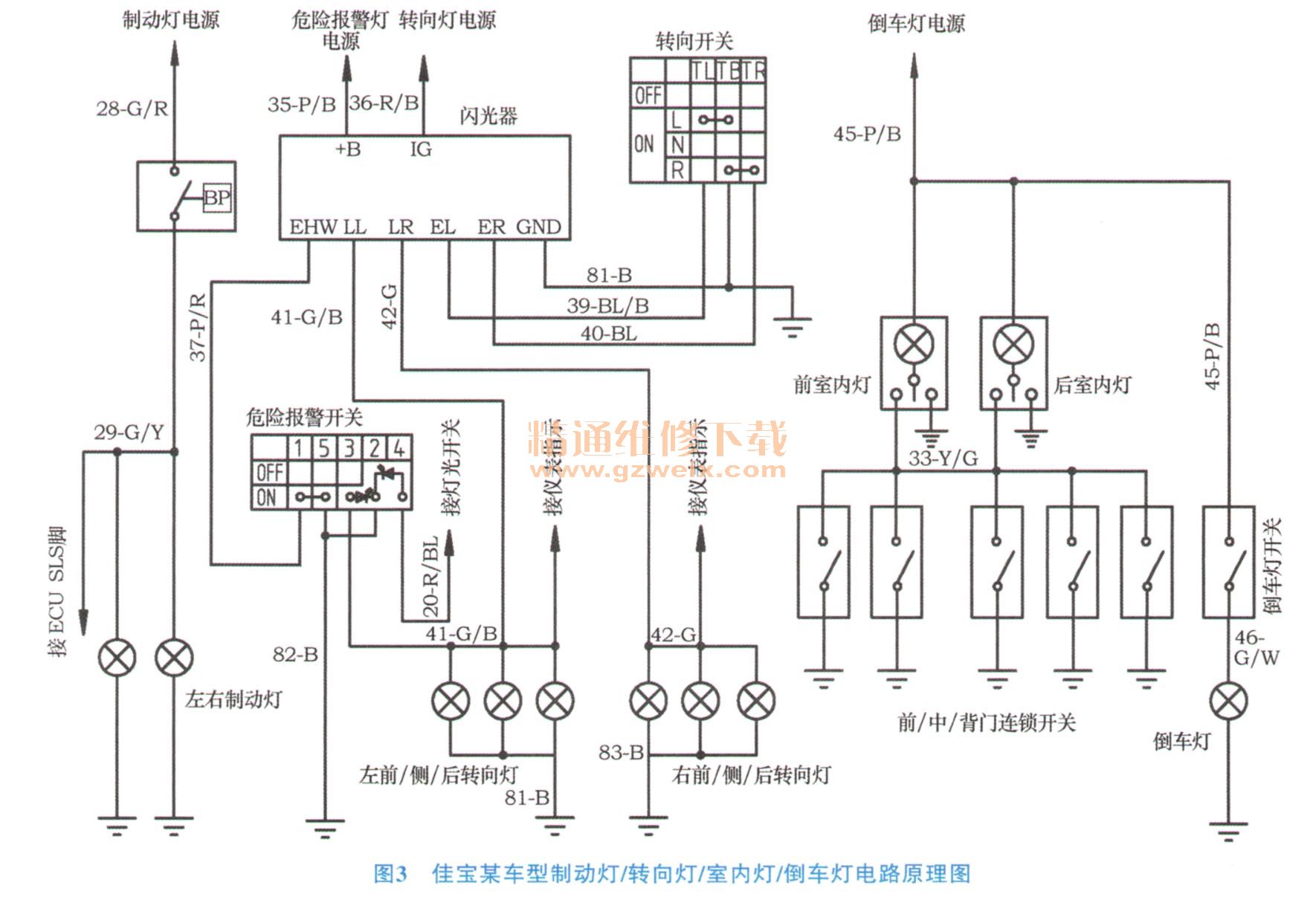

    制动灯/转向灯/室内灯及倒车灯电路如图3所示。

      制动灯和倒车灯由开关直接驱动。转向灯负载由闪光继电器进行驱动,转向灯开关和危险报警开关仅提供转向信号。室内灯有3挡:①OFF挡;②门灯挡,在此挡情况下,任何一扇车门打开,室内灯将会点亮;3)ON挡,此挡是室内灯点亮,用于驾驶室内的照明。

[1] [2] [3]  下一页
