二进制数字调制有哪些方式?
来源:本站整理  作者:佚名  2012-09-13 08:49:28

答:二进制数字调制的形式主要有以下3种:

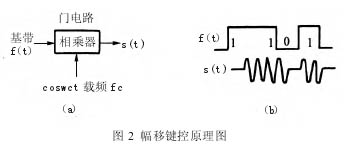

(1)幅移键控。幅移键控(ASK)是数字信号振幅调制中的一种典型调制方法,二进制的 ASK 方式又叫通断键控。图 2(a)是单极性基带信号(矩形脉冲)对载波进行通断键控的调制器简化框图。图中的载频信号 fc是由余弦波振荡器产生,相乘器用 ASK 调制器,实际上相当于一个门电路,1 码开门,0 码不开门。调制波形如图 2(b)所示。

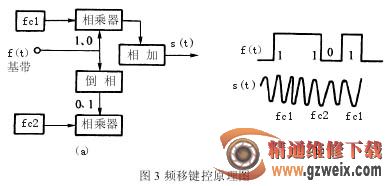

(2)频移键控。频移键控(FSK)的原理图如图 3 所示。基带信号 1、0 码分别控制两个载频信号 fc1,fc2与两个相乘器,其中一个相乘器的控制信号是经过倒相器输出的二进制基带信号。相乘器是一个门电路,FSK 信号可认为是两个交替的 ASK 波形合成的。





(3)相移键控。二进制数字信号基码对载波进行调相,分为绝对移相 PSK(IPSK)和相对移相 DPSK(1DSK)两种形式。

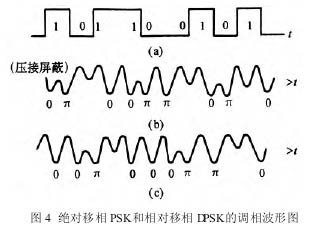

绝对移相是利用载波信号的不同相位去传输数字信号的 1 码和 0 码。图 4(a)是一组数字基带信号。图4(b)是绝对调相信号波形。调相只改变载波信号的相位,而不改变其振幅和频率。在 IPSK 中,载波起始相位与基带码的关系是:载波 0 相位对应基带信号的 1 码;载波 π 相对应基带信号的 0 码。



相对移相是利用载波信号相位的相对关系去传输数字信号的 1 码和 0 码。这时载波信号的相位与数字信号的 1 码和 0 码之间没有固定的对应关系,其相位变化的结果是:当数字信号为 1 码时,载波相位移相π。当数字信号为 0 码时,载波相位不变。逢 1 码载波相位改变 π,逢 0 码载波相位不变的 IDSK 的调相波形,如图 4(c)所示。
