新大陆NL91-02双模接收机,开机无反应
来源:家电维修  作者:佚名  2019-02-13 14:48:21



    分析检修:上电检测,电源板输出的4V、5V及22V三组电压正常。但主板上3.3V供电仅1.86V。为快速查找故障原因,将维修电源调至3.3V,接到原机C89 (3.3V滤波电容)两端,通电发现电流仅170mA,且机器可以正常开机,看来是以U1(丝印AS 11 DA,型号为LP3218)为核心的转换电路有问题。

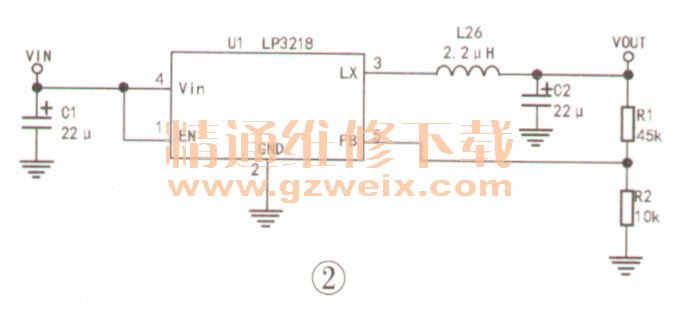

    U1输出电压由③脚外接分压电阻决定,计算公式为Vout-0.6以1+R1/R2),如图2所示。拆下本机8204 (47M)和R205(10M)检查阻值也正常,更换U1后故障依旧,判断PCB板漏电。考虑到其他机器都是使用LDO芯片1117-3.3来提供+3.3V供电,于是笔者决定改动电路:拆除L26,按图3所示焊好1117-3.3芯片,检查无误后通电试机,故障排除。后来又碰到几台同样故障的机器,如法炮制后机器均正常工作。
