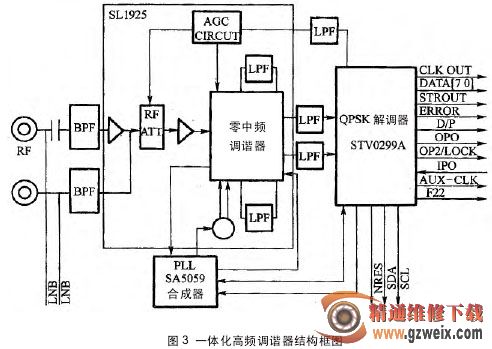

答：卫星数字电视接收机的一体化调谐器的内部结构框图如图 3 所示。调谐器第二本振的可变频率范围在 1～1429.5～2629.5 MHz，它与输入的第一中频 950～2150 MHz 的 RF 信号差频后，形成第二中频479.5 MHz，其带宽一般设定为 36 MHz，然后再进行零中频变换，即第三本振频率为 479.5 MHz；经 90°相移器正交相干解调，分离出 I 与 Q 基带模拟信号。Q 信号超前 I 信号 90°，且当第一中频输入为 951 MHz 时，I／Q 输出频率为 1 MHz。调谐器一般采用载波跟踪锁相环技术，以确保 479.5 MHz 载波频率的精确性。零中频正交解调由集成电路 SLl925 完成。

解调出来的模拟基带 I／Q 信号送至信道解调T102(STV0299)，经由 A/D 转换、QPSK 解调、Viterbi 解码、解交织、RS 解码、能量解扰，最后生成 8 位 TS 流，其取样频率一般为 54 MHz，即主频 27 MHz 的 2 倍。一体化高频调谐器一般采用 2 级自动增益控制，以使其控制范围达到 50～70 dB 之间。它将 I／Q 基带信号模量与一个可编阈值进行比对，其差值经积分后，变换成脉冲信号以调制信号驱动 AGC 输出。经简单模拟滤波器滤波后，控制 ADC 变换前的放大器增益，其数字奈奎斯特滤波器所采用的滚降值为 0.35，在芯片内还没有偏移删除。用以抑制 I 信号和 Q 信号的残留直流分量。
