中星9号二代插卡接收机维修三例
来源:本站整理  作者:佚名  2014-02-20 09:54:25

    自中星9号第一代接收机被破解后,国家广电局又推出了采用NDS(又称VideoGuard)加密方式的第二代标清加密型接收机。虽然二代机在市面上的品牌和型号较大,但内部电路大多一致,即大都采用STI方案或NEC方案。目前,不少中九二代插卡接收机已进人维修期,现将笔者近期接修的几个实例写出来与大家分享。

    例1:陕西如意NC-2001ABS-S -CA02中九二代插卡接收机,通电后无任何反应。
    分析检修:从故障现象分析,怀疑电源有故障。拆开机器外壳,发现保险F1(2A)已熔断,电源管理芯片IC1(YT1604)表面有很细的裂纹,由此判断应是电源管理芯片内部大功率场效应管击穿导致保险管熔断。用万用表电阻挡测量IC1①、②脚对地电阻均接近0Ω,表明内部功率管已击穿,接着检查IC1外围元件未见异常。由于买不到YT 1604 ,决定进行代换维修。

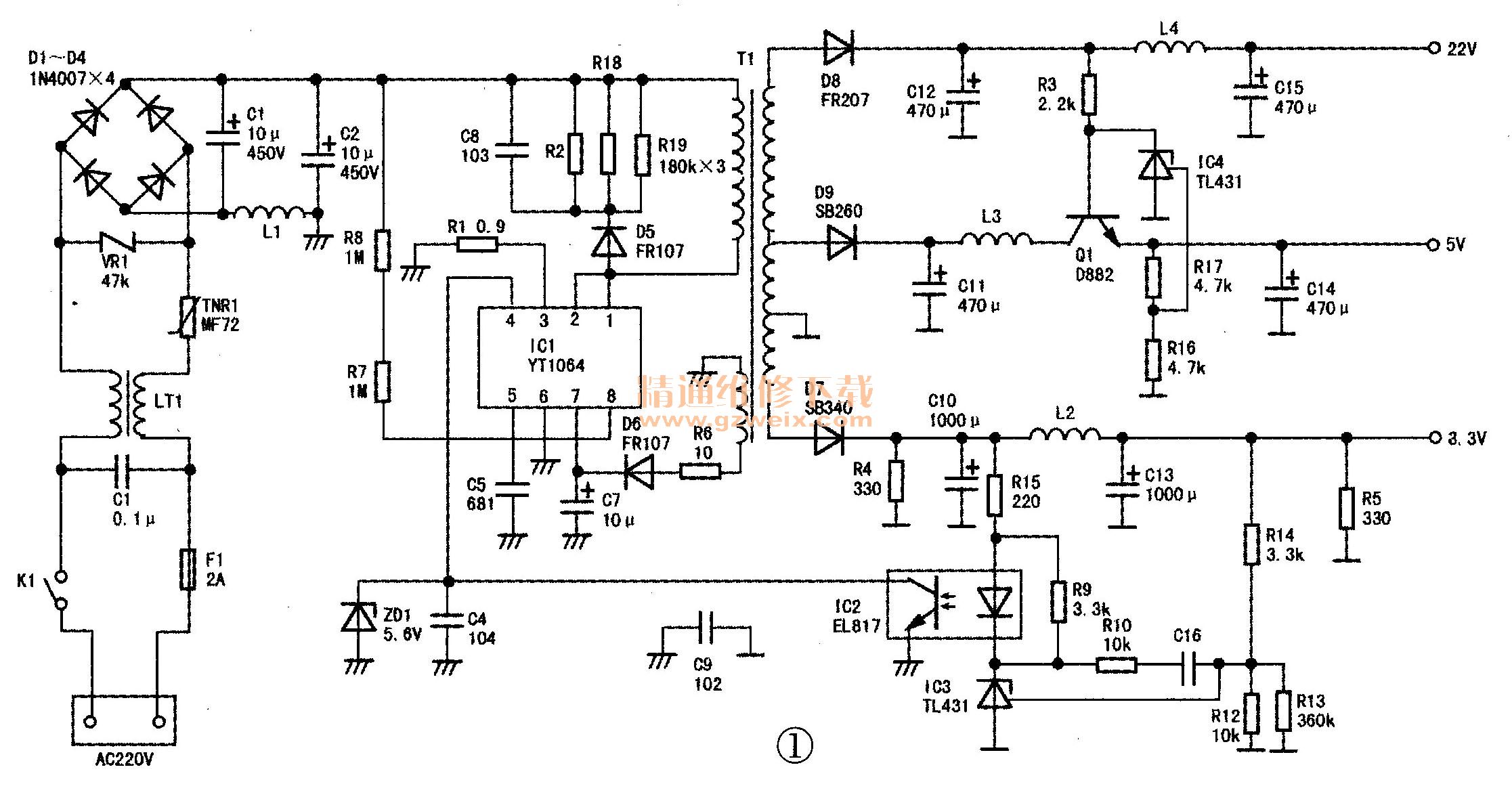

    该机电源板型号是TOPOWPOW730 Ver1.1,实绘出其电路如图1所示。从图中可知,YT 1604的各个引脚功能如下:①、②脚是内部场效应管D极,③脚接电流取样电阻,④脚接光耦反馈FB信号,⑤脚外接振荡电容,⑥脚接地,⑦脚是芯片供电端口,⑧脚外接启动电阻。从引脚功能看,YT 1604与一代中九接收机电源中大量使用的THX203H非常相似,但脚位刚好相反。换上THX203H,检查无误后试机,电源板输出的3.3V、5V和22V电压均正常。

[1] [2] [3]  下一页
