如意S010户户通卫星接收机,电源板无输出
来源:家电维修  作者:佚名  2019-02-14 11:31:49

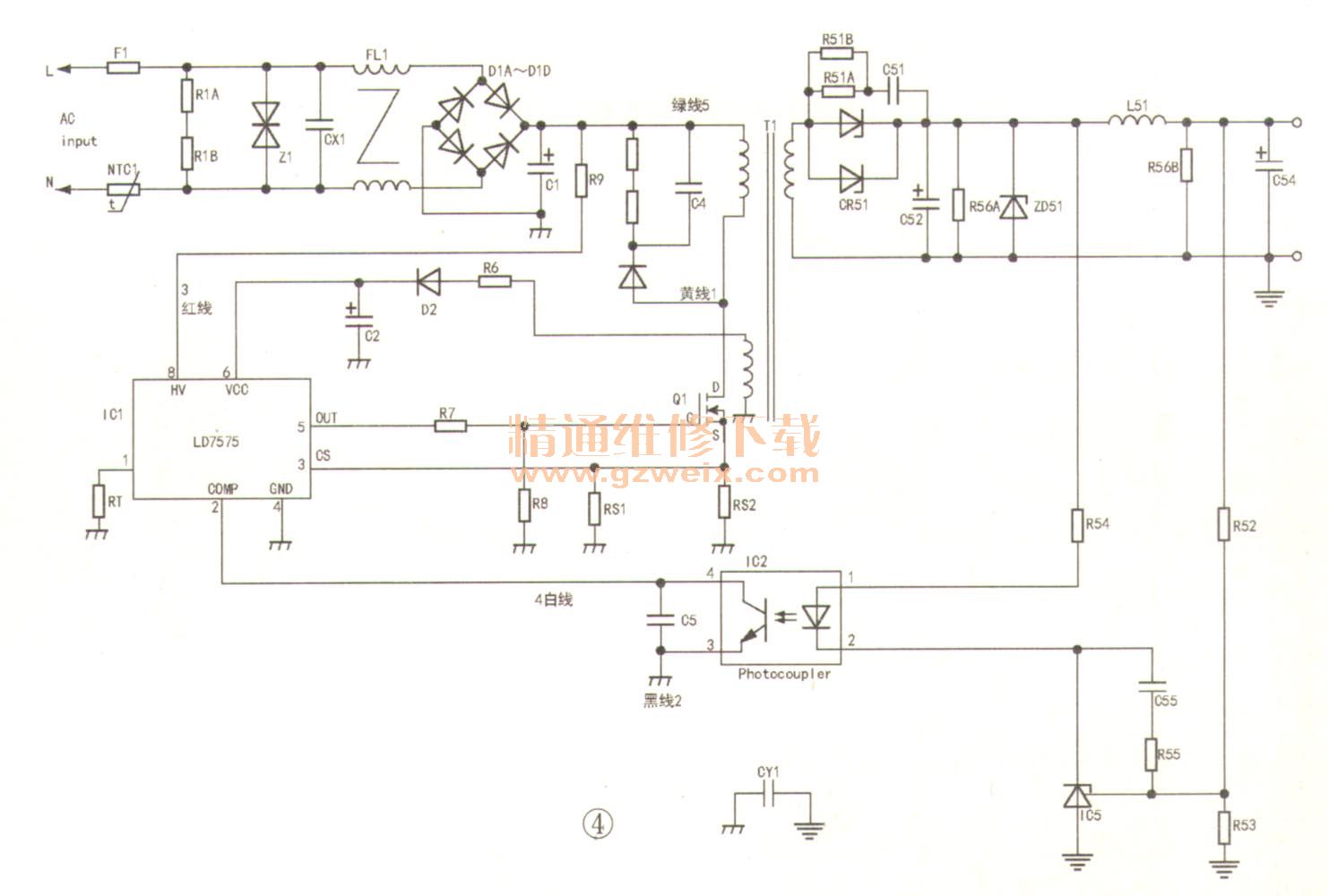

    分析检修:该机采用PWM开关电源芯片(LD7575)+MOs管方式,如图4所示。拆机检查,电源芯片已炸开,开关管Q1(SVF20N60F)已击穿,因笔者手头无LD7575,决定改用液晶电视五线电源维修模块,连线方法如下:模块①脚(黄线,DRAIN,功率控制端)接原开关管D极,②脚(黑线或粉线,模块地线Gnd)接+300V滤波电容C1负极或光祸IC2的③脚;③脚(红线,模块供电端Vcc)接辅助供电电容C2正极,④脚(白线,稳压反馈FB)接光祸IC2的④脚,③脚(绿线,star:启动脚)接电容C1正极。检查无误后通电试机,电源板输出的5V和24V正常;装机试验,故障排除。
