中星9号二代插卡接收机维修三例
来源:本站整理  作者:佚名  2014-02-20 09:54:25

    例2:一台航天珠江WTD -198J-CA02接收机,通电后收不到任何节目,屏显“请检查线路或联系客服”字样;进入菜单,发现信号强度在43%左右,且为红色,信号质量为“0”。

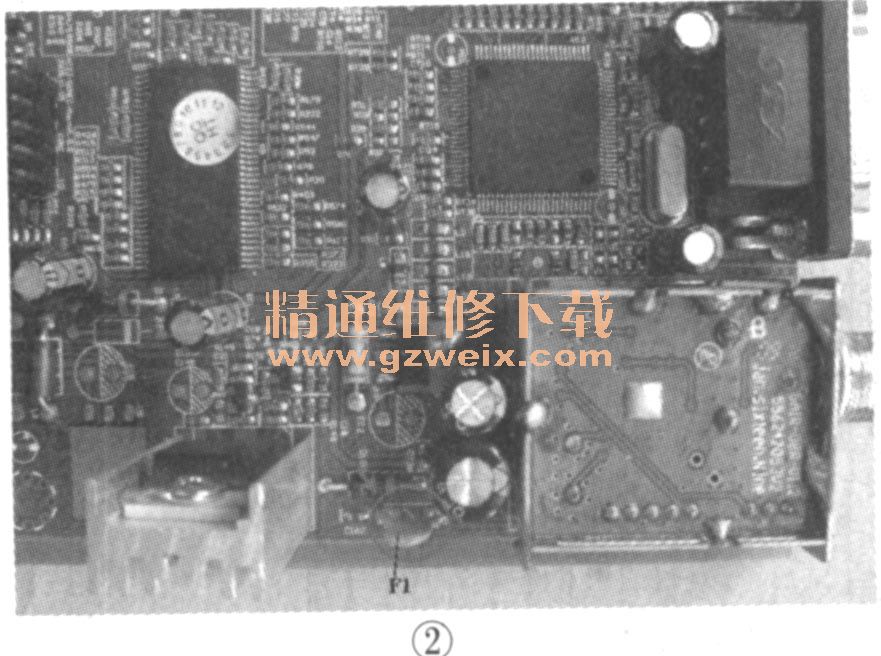

    分析检修:网上有资料称:该机在出现无信号质量故障时,可以用恢复出厂设置来解决。笔者进行“恢复出厂设置”操作后无效,看来还是硬件有问题。拆开机器,测得LNB(低噪声变频器,常称高频头)输出电压约为12.9V,正常,难道解调芯片GK5109坏了?由于GK5109的报价不便宜,此机只得暂时搁置。一次在与朋友探讨彩电电源带负载能力差时,突然想到:笔者测量LNB供电是空载测量的,即没有接室外单元,那么接上室外单元后电压还正常吗?于是接上室外LNB再测量电压,发现只有4.9V,而LM317第②脚输出是正常的12.9V,再看PCB板,两者之间串有自恢复保险电阻F1(JK72),如图2所示,断电后测量其阻值在710Ω左右,而相同机器正常阻值仗2.2Ω左右。通过计算可知,当F1阻值变大后,其本身压降也就变大(12.9-4.9=8V),在LM317输出电压一定的情况下,送给室外高频头的电压就会降低,从而造成LNB无法正常工作,这就引起了前述的故障。

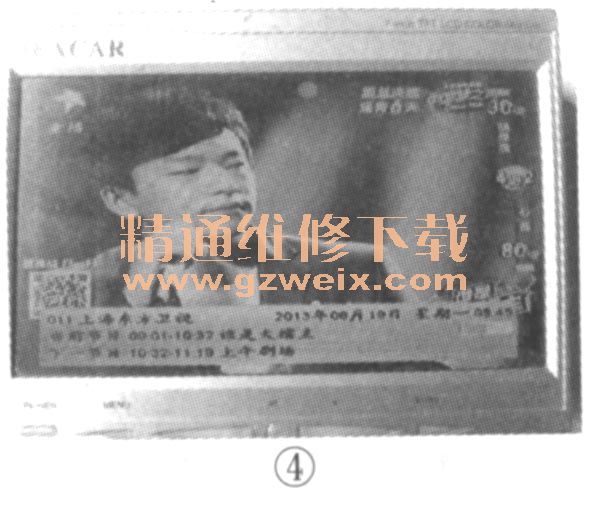

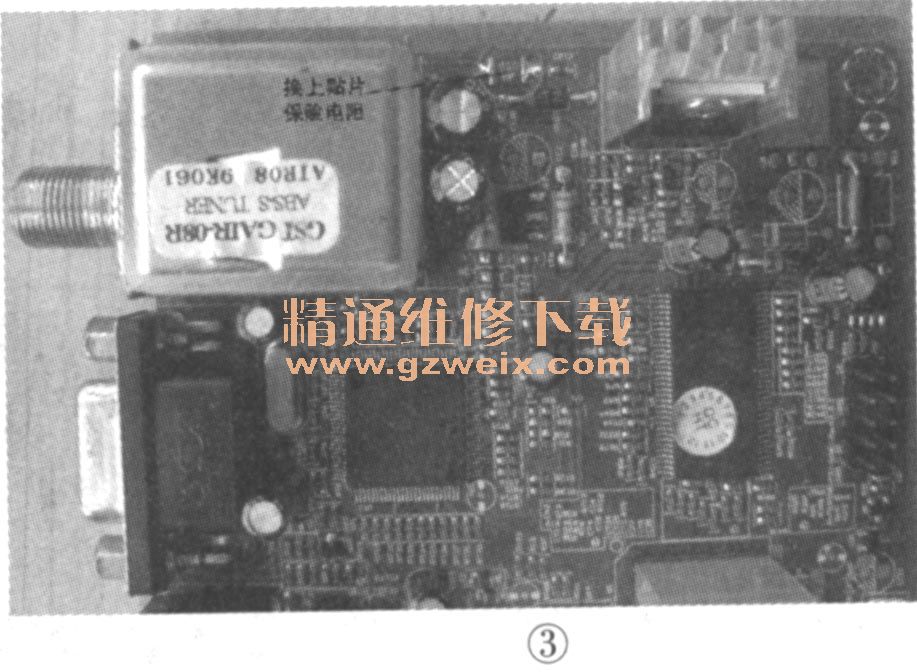

    由于找不到相同型号的元件,笔者从料板上找来一枚标号P050的绿色贴片保险电阻换上(若找不到保险电阻之类的元件,直接用导线短接也可),如图3所示,再次通电试机,所有节目均恢复为正常接收状态,如图4所示。
