2016~2017年捷豹XFL 3. 0T V6SC发动机正时校对方法
来源:本站整理  作者:佚名  2019-02-12 09:24:34

    1.正时链单元拆卸步骤
    1)断开蓄电池搭铁电缆的连接。
    2)抬起并支撑车辆。确保采用车轴支架支撑车辆。
    3)拆卸正时盖。
    4)拆下曲轴转速传感器。

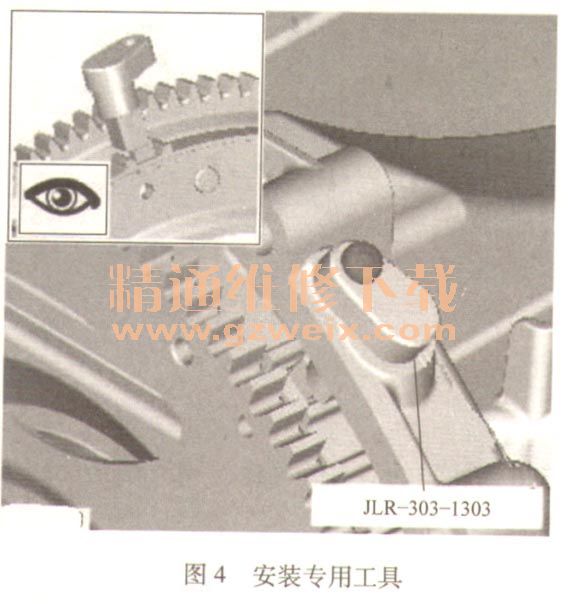

    5)安装专用工具见图4。专用工具:JLR-303-1303。注意只允许顺时针旋转曲轴。

    6)记下曲轴半圆键的位置。如果记下的半圆键位置是处于9点钟的位置,则必须安装新的挠性盘。如果半圆键处于6点钟位置,则继续执行下一步骤。如图5所示。

    7)拆下右侧正时链张紧器。
    8)拆下右侧张紧器导轨。
    9)拆下右侧凸轮轴链轮紧固螺栓。
    10)与可变气门正时装置一起拆下右侧正时链条,见图6。如果可变气门正时(VVT)装置受到振动或跌落,则必须更换。

    11)拆下左侧张紧器螺栓并取下张紧器。
    12)拆下左侧正时链张紧器导轨。
    13)拆下左侧凸轮轴链轮螺栓。
    14)与可变气门正时装置一起拆下左侧正时链条,见图7。如果可变气门正时(VVT)装置受到振动或跌落,则必须更换可变气门正时装置。

    15)拆下左右两侧的正时链滑轨。
    16)拆下曲轴链轮,丢弃摩擦垫圈。

[1] [2] [3] [4]  下一页
