美的MX90型LED吸顶灯电路原理与开关失控故障检修
来源:家电维修  作者:佚名  2018-02-25 13:02:50



    美的MX90-M/K-Fl1型LED吸顶灯由一个数码分段开关、两个LED控制装置、10根LED灯条等组成,如图1所示,其实绘电路如图2所示。



    说明:图2中数码分段开关MDS-201括弧外、内电压值为首次通电和在5s内断电再通电后侧得的电压值,仅供参考。

    一、数码分段开关工作过程
    数码分段开关MDS-201由IC(2608,估计为HM2608)、继电器K1、K2及降压电容C1等元件组成,功能是通过一个开关控制两组灯源,分段实现第一组灯亮、第二组灯亮和两组全亮。

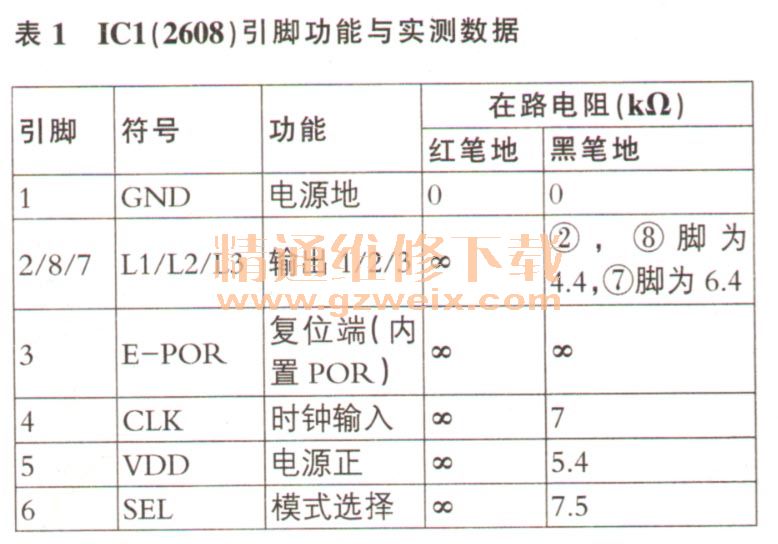

    2608采用CMOS工艺制造,具有低功耗和工作电压范围宽(VDD-3V-18V)等优点,并内置复位电路,具有模式选择端,可实现2或3路选择,其引脚功能和实测数据见表1。

    本机中2608的⑥脚接地,②、⑧脚分别接继电器K1、K2,故为两路三态输出方式:
    第一次闭合开关后,K1吸合,图2中的上部LED45-HL控制装置得电工作,图1右侧的LED控制装置工作,从左至右第2、4、6、8、10灯条亮。
    断开开关再闭合后,K1释放,K2吸合,图2中的下部LED45-HL控制装置得电工作,第1、3、5、7、9灯条亮。
    再次断开开关,K1吸合,K2保持吸合状态不变,图2中的上、下部LED45 -HL控制装置均得电工作,10个灯条全亮。

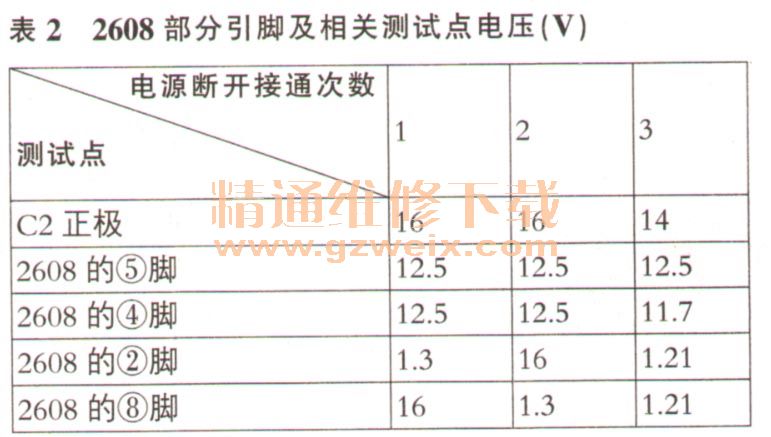

    三种状态下2608部分引脚及相关测试点电压见表2。

[1] [2]  下一页
