（2）集成电路 D7642 引脚及内电路，如图 6 所示。
(3)太阳能电池采用10 mm×35 mm 左右大小的太阳能电池板。它实际上是由 4 片太阳能电池串联构成的，开路电压约为 2 V，短路电流约为 10 mA，背面有正、负引出线，如图 7 所示。VT1 选用 PNP 型晶体管9012。
3. 制作与调试

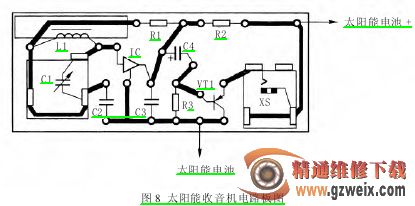

太阳能收音机电路板图如图 8 所示。用 25 mm×60 mm 的单面敷铜板制成，并钻好各元器件的安装孔。
磁性天线需自己绕制，方法是：选取一根直径为5 mm、长为 25 mm 的磁棒，用直径为 0.15 mm 左右的高强度漆包线，在磁棒上密绕 90 圈左右，用胶将起始线头固定住，不使散脱。因为磁性天线线圈的圈数最终是由调整决定的，所以线圈绕好后暂时不要永久性固定。
安装焊接时，磁性天线 L1 暂不固定，仅将其两根引线接入电路板。为便于调整工作点，电阻 R3 暂时不接。

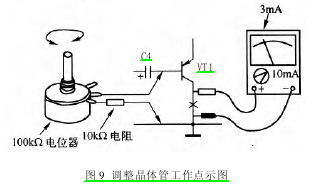

调试时，8Ω 耳机插入插座 XS，太阳能电池板置于阳光下。首先调整晶体管工作点，将万用表置直流10 mA 档，按如图 9 所示串入 VTl 集电极回路。用一100 kΩ 电位器串接一 10 kΩ 电阻后，临时接入 R3位置，调整电位器使万用表读数为 3 mA。测出电位器与 10 kΩ 电阻的总阻值，换上相同阻值的电阻即可。
