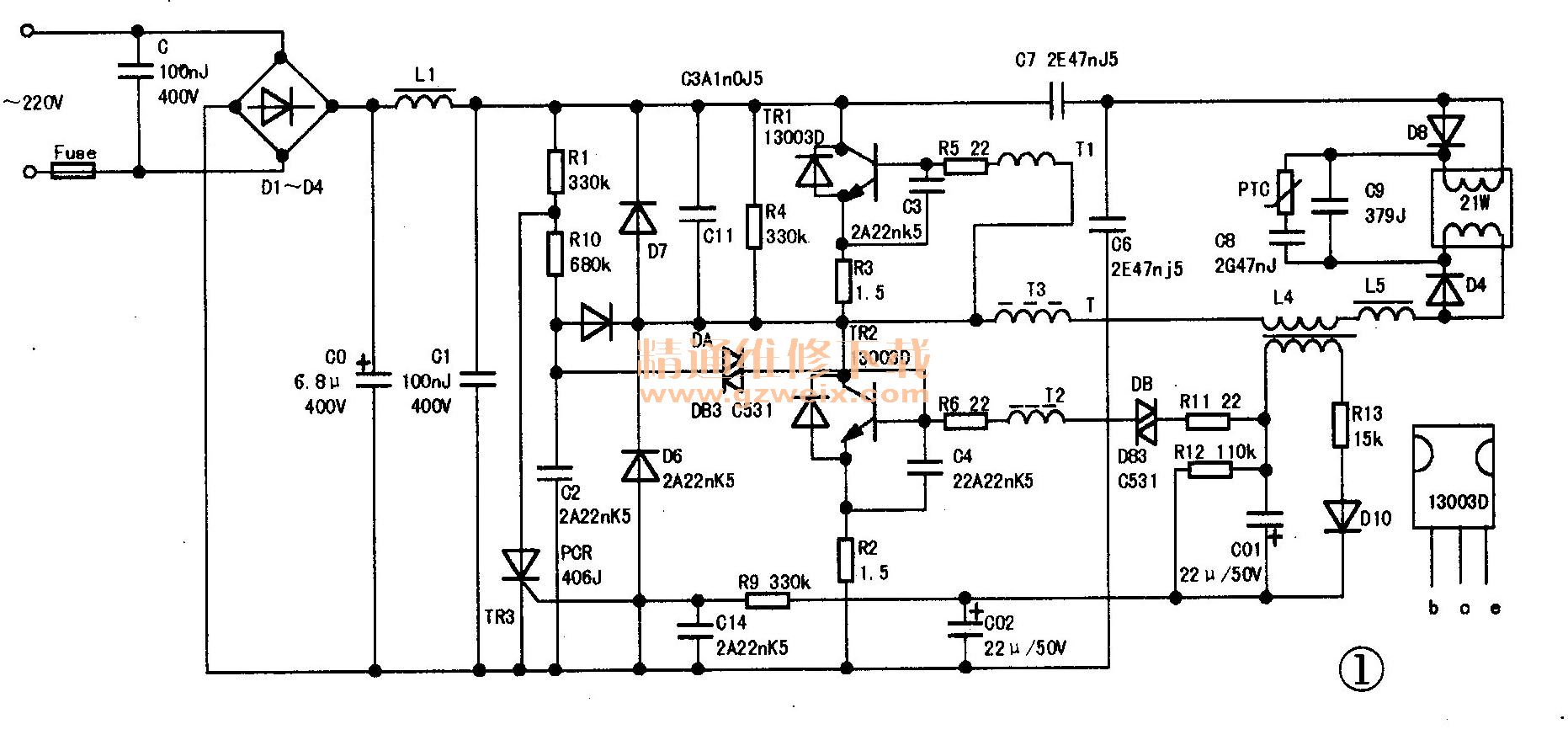

飞利浦TWG121型21W电子节能灯以它的高效、节能、适用，在市场拥有量较大。但对不了解该节能灯的同行而言，修理费时、利润不大，基本无人愿修。笔者近日接修此款灯具多盏，虽费了一些时间，但全部修好，既有一定的收入，又能保持用户口中良好的口碑。为帮助同行认识此款节能灯，特绘制它的电路图（见图1），并将其工作原理、故障现象及排除方法介绍给大家，供参考。

    飞利浦TWG121 21W电子镇流器的工作原理与目前市面上流行的多种型号电子镇流器的工作原理基本是一致的。不过该电路有三处不同点：一是开关管TR1,TR2用的是内含阻尼二极管的13003D三极管；二是启辉电路中增加了一个电容C8和正温度系数的热敏电阻，提高了启辉的精度，同时可保护C9因长期高压而被击穿的危险；三是电路中增加了由L4、TR3等元件组成的保护电路，可避免因电压的意外升高或电流的增大等因素而损坏开关管TR1、TR2，从而确保电路的正常工作。故障现象：灯亮不稳闪（闪亮）或灯亮3秒即灭或通电无任何反应。

    故障检修：1．灯闪亮的主要故障件为滤波电容CO失容、鼓包或漏液所致，CO为6.8l,F/400V的电解电容，如有原型号的电容更换最好，没有时，用耐压400V或10RF/450V的电容代换即可排除故障。

    2．灯亮3秒即灭为保护元件单向可控硅变质所致，此可控硅型号为PCR40可，如果无原型号的可控硅，可用MCR1008或BT169代换。

    3．通电无任何反应有以下几种可能：（1）交流无输入；（2）FUSEW FUSE熔断；（3 ）C9击穿无启辉电压；（4）TR1、TR2、R2、R3、R5、R6同时击穿；（5）启动二极管DADB3 C531损坏（不可测，只能更换）；（6）L5,C7等元件的脚虚焊均会引起通电无任何反应，只要换掉相应的坏元件，均会恢复正常照明功能。TR1, TR2必须用内含阻尼二极管的13003D型三极管，D5-D10均为1N4007的普通二极管，C9损坏可用332J 1.6kV或472J 1:6kV的电容代换，只要空间允许，耐压值不能低于1.25kV,否则易被电压击穿。此电路板因装在塑料架内，上下不方便，所以，焊点必须到位，FUSE熔断一定要检查全桥，重装电路板时定要仔细，不能硬塞硬拉，只要细心，一般情况下，一修即到位。
