古德牌热熔式装订机不加热故障检修
来源:本站整理  作者:佚名  2016-02-19 10:05:20

    一台古德牌热熔式装仃机,上电后不加热,面板红指示灯亮,绿指示灯不亮。
    分析检修:红指示灯亮说明电源电路工作正常,故障应在加热控制电路或加热器件中。

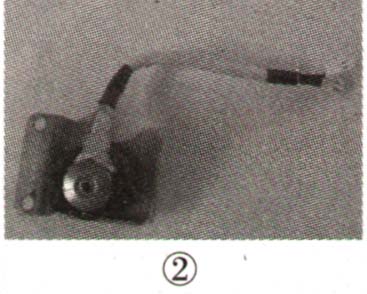

    拆开装订机的底壳,可看出有一块电路板,如图1所示,直观检查电路板上各元件,未发现异常,用万用表在路测两只可控硅Q1、Q2(BT136),均正常。拔下加热器件的插头J6、J7,如图2所示,测得加热器的阻值为无穷大。为准确判断,在不接加热器件的情况下,接通电源,测得插座J6、J7的输出电压为AC220V,这说明控制电路正常,故障原因确是两个加热器损坏。

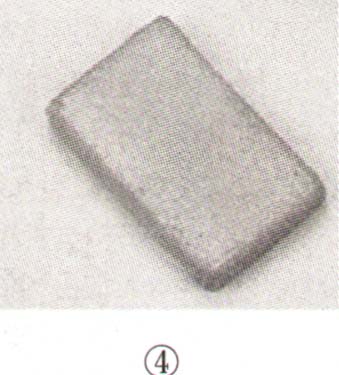

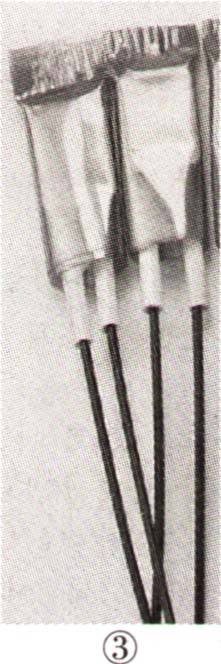

    拆下加热器件,发现其每个加热组件中安装有两个PTC加热电阻,如图3所示,这两个PTC加热电阻是并联连接。解开PTC加热电阻外面的绝缘纸,发现PTC加热电阻外形是长方体(厚约0.5cm、宽约1 cm、长约1.5cm),如图4所示,两边为焊接导线的镀锌夹板。检查发现,镀锌夹板与长方体接触侧有发黑迹象,估计是镀锌夹板与长方体脱焊所致。用细砂纸轻轻打磨电阻块两边的黑点,再将两边的镀锌夹板互换位置,以便镀锌夹板能与电阻块可靠接触,最后用万用表测得两夹板之间有6kΩ左右的阻值,说明已接触良好。接下来用绝缘纸将其缠绕,装机上电,热熔装订正常,故障排除。
