车载DVD,收音、放碟或插入U盘播放均无声
来源:本站整理  作者:佚名  2014-08-15 10:12:28

    分析检修:该机功放输出驱动8只30W/8Ω高音喇叭。拆下DVD,接入电源实验,在不接扬声器的情况下,攻放集成块铝制散热器发热严重。此时测电源12V正常,8根喇叭线对地电压均在0.8V~2.2V之间波动,凭经验判断,功放集成块已损坏。该机功放块型号很特殊,是TDA8568Q,其应用电路和常见的TDA738X系列相差不大,但具体管脚功能排列不一致。为方便用其他型号功放集成块代换,实绘出TDA8568Q电路简图,如图1所示。

    供电12V经过电感L和1000ttF/16V电容波过滤后加到TDA8568Q的23脚、16脚、⑧脚和①脚,分别为内部的4路BTL功率放大器供电;21脚、18脚、⑥脚、③脚分别是4路放大器的接地端;12脚为前置放大器接地,15脚是待机控制端;14脚、13脚、⑧脚、⑩脚分别是4路放大器的信号输入端。

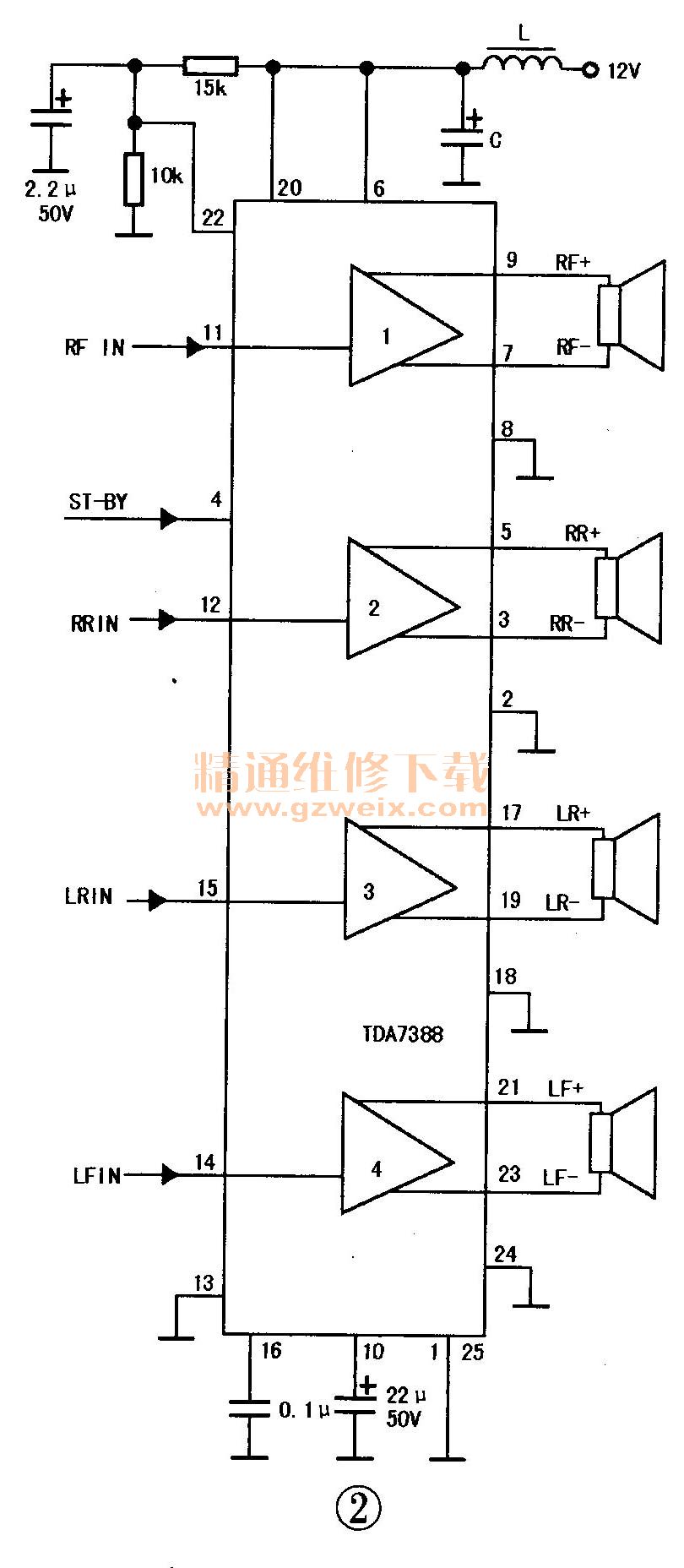

    了解了TDA8568Q各脚功能后,决定用常见的TDA7388代换,其实TDA7381~ TDA7388系列功放集成块外围元件基本一样,只是输出功率大小不同,在车载功放机中可互换。TDA7388应用电路如图2所示。

    拆下坏掉的TDA8568Q,由于TDA7388不能直接代换TDA8568Q,只能间接代换,方法是先把TDA7388固定在散热器上,再用细导线加套绝缘管把TDA7388的引脚与TDA8568的焊盘对应连接,检查无误后通电试机,一切正常。最后把散热器固定在机壳上,并对TDA7388引脚适当整形,在管脚下面垫一层青壳纸,与板上元件隔离,防止意外短路。否则,不但易损功放块,还容易造成二次故障。
