一辆已行驶5.5万公里的2006年生产的马自达A6型轿车，， 装有SONY CDX-656单碟车载CD音响机 （图3）。 故障为插入碟匣， 加载机构将第1碟托盘载入升降伺服机芯内后， 主轴电动机带动碟片旋转， 接着开始飞转。 激光头组件搜索碟片的时间延长， 最后主机显示“ERROR”，接着换碟。

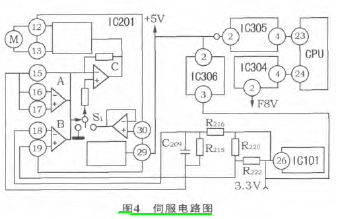

故障检查与排除 主轴电动机飞转，说明主轴伺服电路不良， 伺服电路如图4所示。 当在CD换片机内插入碟盒时， CPU的24脚输出+3．3 V左右的控制电压，使IC304输出+8 V左右的电压， 向IC20l供电。同时CPU控制升降机构使升降伺服机芯上升到第1碟的位置， 接着CPU通过IC201控制加载机构 ，将第1张碟片载入伺服机芯内并被固定在旋转平台上。在此期间， IC201的29脚为0 V， 开关S1与1 ／ 2UCC相连，使放大器C的正、 反相输入端电压相等， 放大器输出为0 V， 从12、 13脚输出的SP+、 SP-驱动电压差为0 V， 主轴电动机不转。

当CPU判断碟片已加载到位时， 从CPU的23脚输出+3.3 V左右的电压， 控制IC305输出+5 V电压，分两路输出： 一路送入IC201的29脚， 使放大器C的正相输入端与基准电压接通； 另一路经IC306稳压输出+3．3 V的电压， 为ICl01 (DSP) 供电。 同时， 经R222、 R220、 R216、 R215为18、 19、 15 等脚供电 ， 18、19脚电压相等， 放大器B输出电压为0 V， 15脚电压为+3 V， 使放大器C输出正电平， 从12、 13脚分别输出SP+、 SP-驱动电压， 使主轴电动机开始旋转。此时， ICl01启动聚焦搜索指令， 使激光头组件搜索碟片， 产生RF信号， ICl01的26脚 (MDP) 输出主轴伺服控制信号， 通过IC201使主轴电动机进入恒线速状态。

根据上述原理， 首先检查主轴驱动电路， 发现R216开路， 将R216(56 kΩ) 更换后 ， 试机 ， 故障排除。 分析原因为， 当R216开路后， 主轴驱动电路失去主轴控制信号， 导致主轴电动机失控而飞转。
