13脚：VMIC，MIC 电路 MIC 主供电，给 MIC 供电，此功能无。

14脚：FMINL，FM 音频 L 输入，此功能无。

15脚：FMINR，FM 音频 R 输入，此功能无。

16脚：AGNDPWR，音频地。

17脚：AVCCPWR，音频电源供电 3 V。

18脚：VREFI，电压基准输入(1.5 V)。

19脚 -A VDD，主控音频芯片电压(2 V)。

20脚：VDDIO，功率输出(连接到 VDD)。

21脚：VP PWR，当有2个电源时连接，其他的连接到VCC。

22脚：LRADC，数位转换器输入，0.8～2.2 V，8 bit数位转换器(空)。

23脚：PWRMO，VDD电压(2 V)。

24脚：HOSCI，高频晶体振荡输入(晶振电路)。

25脚：HOSCO，高频晶体振荡输出(晶振电路)。

26脚：VCC，主供电 3 V。

27脚：BAT(VBAT)，电池基准电压检测。

28脚：按键电路，此功能无。

29脚：按键电路。

30脚：按键电路。

31脚：LX VDDVDD，直流 - 直流(空)。

32脚：GND，电源负极。

33脚：NGND，PWR，N 通路地。

34脚：LXVCC，VCC直流 - 直流(空)。

35脚：CE2-O/H，(可选择的)接第一片 FLASH(闪存)的⑩脚和第二片 FLASH 的⑨脚。

36脚：CEl-O/H，接第一片 FLASH 的⑨脚。

37脚：CE3-O/H，8080 接口，LCM 芯片(接 LCM CE)。

38脚：BN USB，充电检测(2.6～3 V)。

39脚：VDD。

40脚：R/B#，读 / 忙，低电平有效。

41脚：GPIO-A1(LCM-AO)，第一 ICEDI3.5 驱动器 /数据为检测输入到 DSU。

42脚：GPIO_A2(LCM-RST)，LCM 屏幕复位。

43脚：GPO_A0，(RED)，背光输出控制，与三极管(1P)基极相连。

44脚：ICEEN(ICEEN- 主 SCU H DSU，空)。

45脚：ICERST- 主 SCU H DSU，复置(空)。

46脚：GPIO_B4(按键电路，空)。

47脚：GPIO(按键电路)。

48脚：VCC，主供电(3 V)。

49脚：D7，存储器数据流的 D7 BI／LBit7 (接FLASH 的44脚)。

50脚：D6，存储器数据流的 D6 BI／LBit6 (接FLASH 的 43 脚)。

51脚：D5，存储器数据流的 D5 BI／LBit5 (接FLASH 的41脚)。

52脚：D4，存储器数据流的 D4 BI／LBit4 (接FLASH 的31脚)。

53脚：D3，存储器数据流的 D3 BI／IBit3 (接FLASH 的32脚)。

54：D2，存储器数据流的 D2 BI／LBit2(接 FLASH的31脚)。

55脚：GND(地线)。

56脚：D1，存储器数据流的 D1 BI／LBitl(接 FLASH的30脚)。

57脚：DO，存储器数据流的 D0 BI／LBit0(接FLASH的29脚)。

58脚：MWR-O/H，存储器写(接 FLASH 的18脚，两片都要接)。

59脚：MRD-O／H，存储器读(接 FLASH 的⑧脚，两片都要接)。

60脚：CLEO／L，公共储存使能端 (接 FLASH 的16脚，两片都要接)。

61脚：ALEO／L地址储存使能，输入／输出的GPIO_C1BI H Bit1集成电路连载数据(接FLASH的17脚)。

62脚：FM DATA，收音 FM 数据。

63脚：FM CLK，收音 FM 时钟，空。

64脚：VDD，主控内芯片电压 2 V。

2. ATJ2063 车载 MP3 方案电源电路讲解

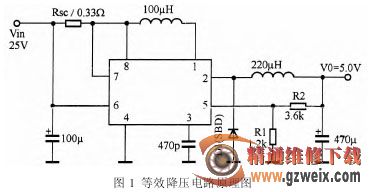

目前车载 MP3、车载发射器或是车载 USB 充电器多数采用 MC34063DC-DC 转换电路，来实现将车载点烟器输出的 12 V 或 24 V 直流电转换为 5 V 直流电，其等效电路如图 2 所示。
