24V车载收音机音量调节失灵
来源:本站整理  作者:佚名  2013-07-20 09:01:33

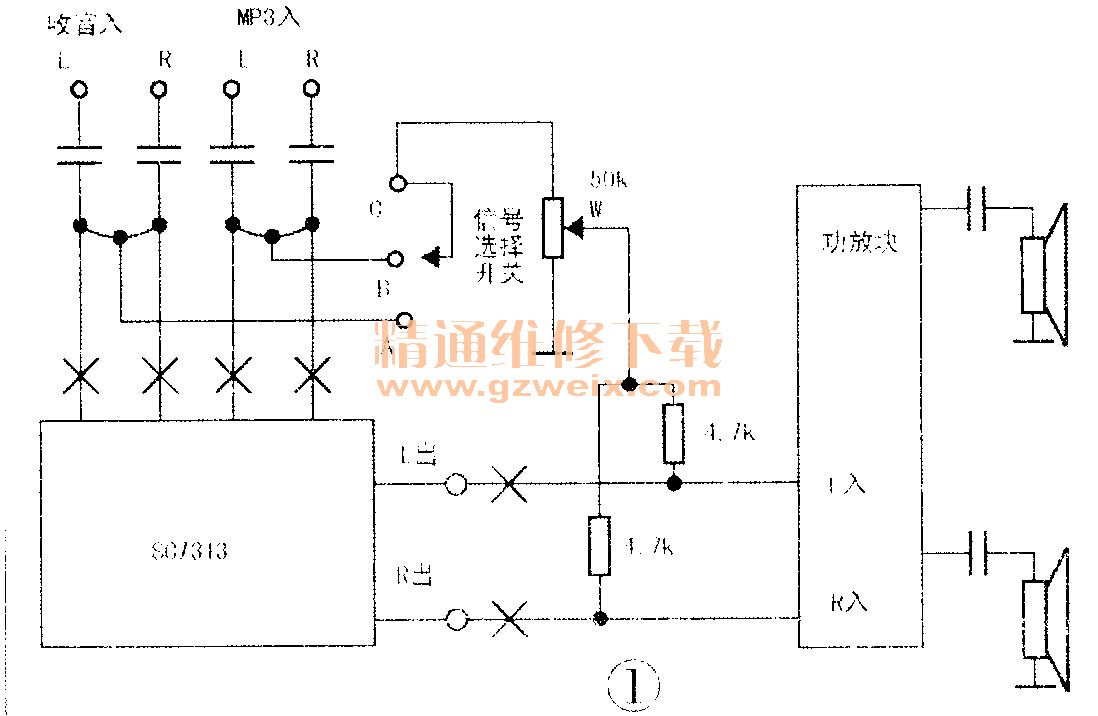

    这台收放机故障为无论是收音机还是播放M P3状态,音量旋钮调节时显示屏有数字大小变化,但扬声器无声。由于音量旋钮是拨码开关式,音量调节属于总线控制型,要确定是(CPU还是SC7313控制集成块出现问题要花上很多时间,机主又等着跑长途,决定应急检修,相关电路见图1。

    按图1中所示,把收音头L, R输出和M P3的L,R输出与SC 7313的输入切断,再将SC7313到功放块的L、R连线切断,然后把收音头的L、R连在一起,MP3的L、R也连在一起,再分别接到信号选择开关的A和B,从C输出到音量电位器W热端,从W滑动臂端各自经4.7kΩ电阻到功放块的L, R输入端。对W三个焊脚和两个固定脚轮流加热,焊在面板塑料框左侧。信号选择开关选自锁型,用哥俩好胶固定在音量电位器下方,引线用φ0.21 mm漆包线连接。连接无误通电试验,音质清晰,故障排除。
