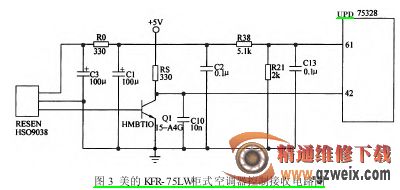

测量电源电压，良好；卸下室内机面板，测量光敏晶体管 Q1 有遥控信号输入；测量 C3、C1良好；测量电容 C2，漏电。美的 KFR--75LW 柜式空调器，控制接收电路图如图 3 所示。

由图 3 可知，电路中的 HSO9038 为控制接收器；Q1 为光敏晶体管，可将此光信号转变成电信号，经过外围组成的放大电路放大后，输入主芯片的42脚，主芯片接收到这个控制输入信号后，经单片机内部处理，控制空调器各部分的工作状态。

更换电容 C2 后，故障排除。

经验与体会：造成空调器整机不工作的原因很多，其中包括电路中的 Q1 损坏时，无控制信号输入主芯片；电容 C3、C1 短路、漏电，电容量参数改变；电阻 R0 开路损坏，接收器无工作电压，无法接收控制脉冲。上述故障均会造成整机不工作。
