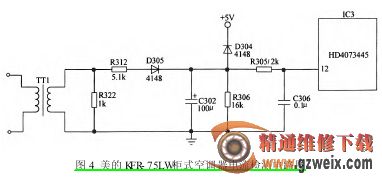

测量电源电压，良好；卸下室外机外壳，测量压缩机起动电容及压缩机线圈，均良好；测量室外机控制的电流检测电路的电阻 R312、R322，电阻值参数正常；测量滤波电容 C302，良好；测量整流二极管 D305，发现其正、反向电阻值为无穷大，说明 D305已损坏。美的 KFR--75LW 柜式空调器电流检测电路图如图 4 所示。

用同型号的整流二极管进行更换后，故障排除。

经验与体会：此空调器采用电流感应保护电路保护压缩机，通过 TTl 来检测压缩机的起动及运转电流，从而在 TTl 的“二次”绕组上产生一个相对应的感应电压，通过 D305 整流、C302 滤波后，输入主芯片IC3(HD4073445)的12脚进行电压比较。当压缩机的电流变大时，TT1 的“二次”绕组所产生的感应电压会升高，输入主芯片 IC312脚的电压也会升高；当压缩机的电流过大致使主芯片 IC312脚的电压值太高，超过其程序设定极限时，执行相应保护动作。D304 在本电路中起钳位作用。
