4. 室外风机控制电路

主芯片的③脚为室外风扇电动机控制电路检测端口，当主芯片③脚输出高电平“1”，经MCl413P 反相器的12脚输出低电平“0”，此时继电器 K201 吸合，室外风机运转。当主芯片③脚输出低电平“0”时，经MCl413P 反相器的12脚输出高电平“1”，继电器线圈失电，风机运转停止。

5. 压缩机控制电路

主芯片的⑤脚为压缩机控制电路检测端口，当主芯片的⑤脚输出高电平“1”时，经MCl413P 反相器的⑩脚输出低电平，此时，继电器 K209 吸合，压缩机运转。

四、室内机单片机控制电路如图 3

五、维修笔记

故障 1：摆风电动机不工作。

分析与检修：上门用户反映自 1999 年购买此空调器制冷、制热情况一直很好，现摆风电动机不工作，现场经全面检查发现摆风电动机绕组断路。更换摆风电动机后，试机，故障排除。

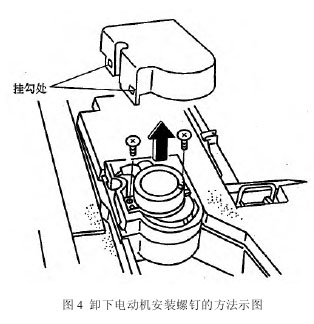

经验与体会：（1）在拆卸摆风电动机前一定要断电，然后卸下电动机安装螺钉，如图 4 所示。
