检修科龙KFR-71QW/YF型空调器系统结构
来源:本站整理  作者:佚名  2012-09-18 07:17:42

一、控制电路特点

科龙嵌入式绿色健康型空调器悬挂于房屋的顶部,使用者不能直接触碰到室内机,所以只能采取遥控方式。吸顶式空调采用科龙通用性遥控器,通用性好,面板上设有接收指示装置,分别为“运行”“、定时”“、排水”和“电热”四个指示灯。



(1)当吸顶空调通电运行时“,运行”灯亮。

(2)当吸顶空调处于定时运行状态时“,定时”灯亮。

(3)当排水泵运行时“,排水”灯亮。

(4)当辅助电加热器通电制热时“,电热”灯亮。接收指示灯、风向电动机与主机的连线中间有接插头,在拆装面板时要对应拔开或插接这些插头,以保证主机控制板的信号能够到达面板上对应的装置。



排水功能可分为执行功能和检测功能。

执行功能是驱动水泵运转排出接水盆里的积水。

检测功能由浮子开关提供信号来源,浮子开关的接通表示水位已满,程序通过以下几个条件控制排水泵起动:

①水位信号为“通”。

②每次开机后,立即排水。

③开机后,每 2 h 固定起动。

每次排水时间约为 1 mi n,同时“排水”灯亮。



另外,当出现以下情况时:在排水泵运行停止时刻,水位信号仍在“通”状态;在制冷或抽湿时,水位信号在“断”状态超过 2 h。这两种情况表示排水功能故障,同时“排水”灯闪烁。第一种情况蜂鸣器响三声后关机,第二种情况按原模式运行,直到关机或浮子开关动作后转正常。



注意:为方便安装,每次上电,蜂鸣器响一声,表示上电正常,在未开机时,可控制浮子开关动作去起动排水。



室内机采用多抽头风扇电动机,可有高、中、低三档风量选择,风扇运行通过继电器分档调速。



二、室内机制冷系统及结构

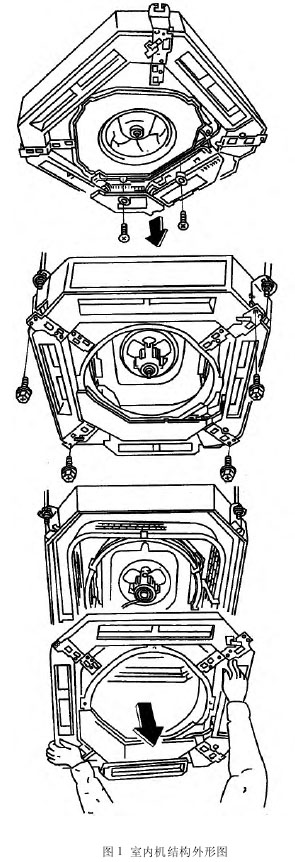

室内机结构外形如图 1 所示。

制冷系统如图 2 所示。



三、控制电路分析

科龙嵌入式绿色健康型空调器以主芯片为控制核心,是通过对输入的信息与软件内设定的功能相比较后得出控制结果,再对工作执行部件发出控制指令。



输入的信息有运行模式、设定温度、环境温度、盘管温度、定时方式、睡眠方式、风速设定、保护功能、自检功能等。工作执行部件室内有涡流风机、健康三重过滤、摆风电动机、蜂鸣器、指示灯等,室外有压缩机、四通阀等。空调器具有新颖、智能超静、使用寿命长、高效节能及使用舒适方便等优点。



1. 电源电路

220 V交流电源,经变压器降压输出 14 V交流电压,经桥式整流及集成三端稳压器得到 +12 V和 +5 V直流电压。+12 V直流电压为继电器提供工作电源,+5 V直流电压为主芯片提供工作电压。



2. 主芯片引脚功能

②脚为换新风电动机驱动检测端口;③脚为室外风扇电动机检测端口;④脚为四通换向阀检测端口;⑦脚为室内风机风速反馈检测端口;⑧脚为红外接收检测输入端口;14脚为水位开关输入检测端口;15脚为水泵控制输出检测端口;23脚为室温传感器检测输入对话端口;27脚为 3 mi n 延时检测;39脚为过零检测端口;41脚为按键输入;42脚为 +5 V电源输入端。



3. 四通阀控制电路

主芯片的④脚为四通阀控制电路检测端口,当主芯片接到制热信号后,从主芯片的④脚输出高电平,经 MCl413P 反相器的11脚输出低电平,继电器 K202吸合,机组制热开始。
