②正常工作状态：当电路中“a点”电位为正常5V时，ZD1导通，“b点”电位高于0. 7 V, D1处于饱和状态，将晶体管T2的基极电位钳制在低电位，使T2处于截止状态，主芯片的⑩脚则为高电平，主芯片正常工作。

    （2）主要元器件常见故障
    ①当TIM损坏或ZD1损坏，复位电路不工作，整机工作不正常。
    ②当电阻开路或电容漏电，复位电路均无法正常工作，整机工作失常。
③R1,C4为MC34064的外围辅助元件。

    7．电流检测电路

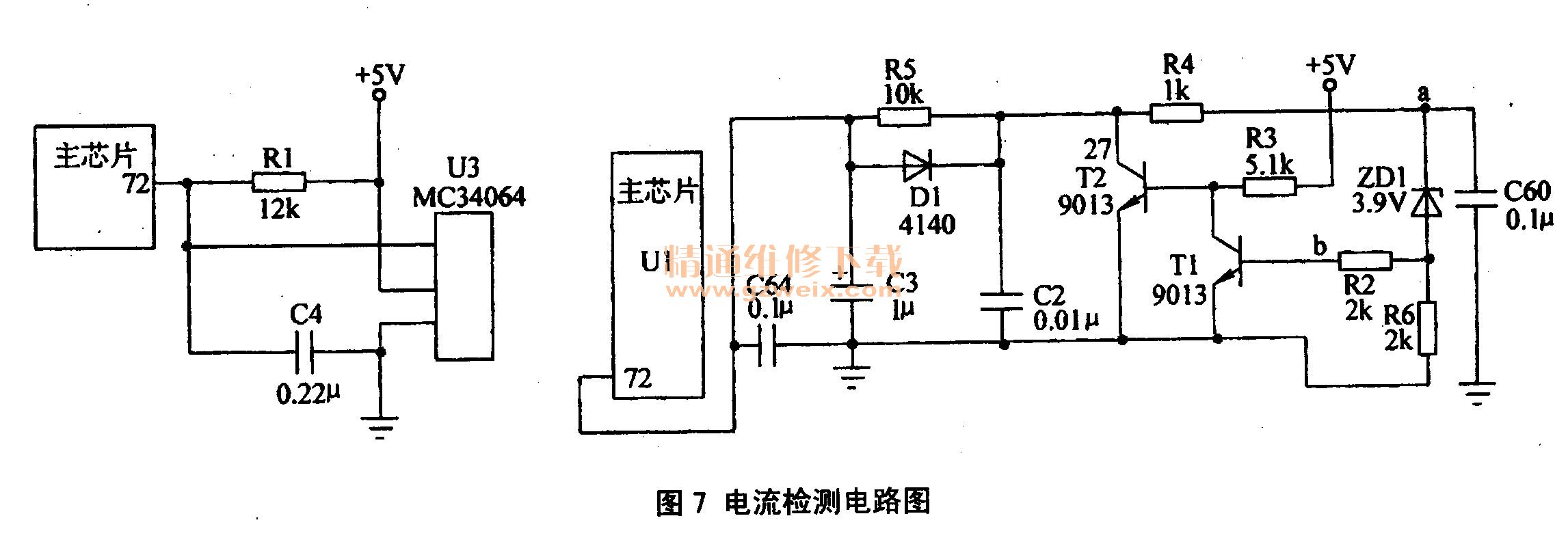

    （1）电路组成：电流检测电路如图7所示。

    （2）工作原理：电流检测电路是通过电流互感器将电流的信号转化为电压信号并输入主芯片，接受主芯片对压缩机的运转控制。当压缩机电流正常时，电流互感器输出较小的“二次”交流电压经整流二极管整流，经电阻分压输入主芯片进行过电流控制，当压缩机过载时，电流互感器“二次”电压也过高，此时输送到主芯片的直流电压采样信号也过高，主芯片经比较额定值后，发出压缩机停车指令来保护压缩机，并令红色故障灯闪亮或显示故障代码。

    （3）电路解读：这是一个电流感应电路，通过TTA来检测压缩机的起动及运转电流，从而在TTA的“二次”绕组上产生一个相对应的感应电压。通过D305整流及C302滤波后，输入主芯片IC3（HD4074344S）的12脚进行电压比较。当压缩机的电流变大时，则TTA的“二次”绕组所产生的感应电压会升高，输入主芯片12脚的电压也会升高，当压缩机的电流过大致使主芯片12脚的电压值太高，超过其程序设定极限时，则执行相应保护动作。D304起钳位作用。

    （4）常见故障：电流互感器一般会出现线圈断路、短路等故障。

    8．空调器矩阵电路

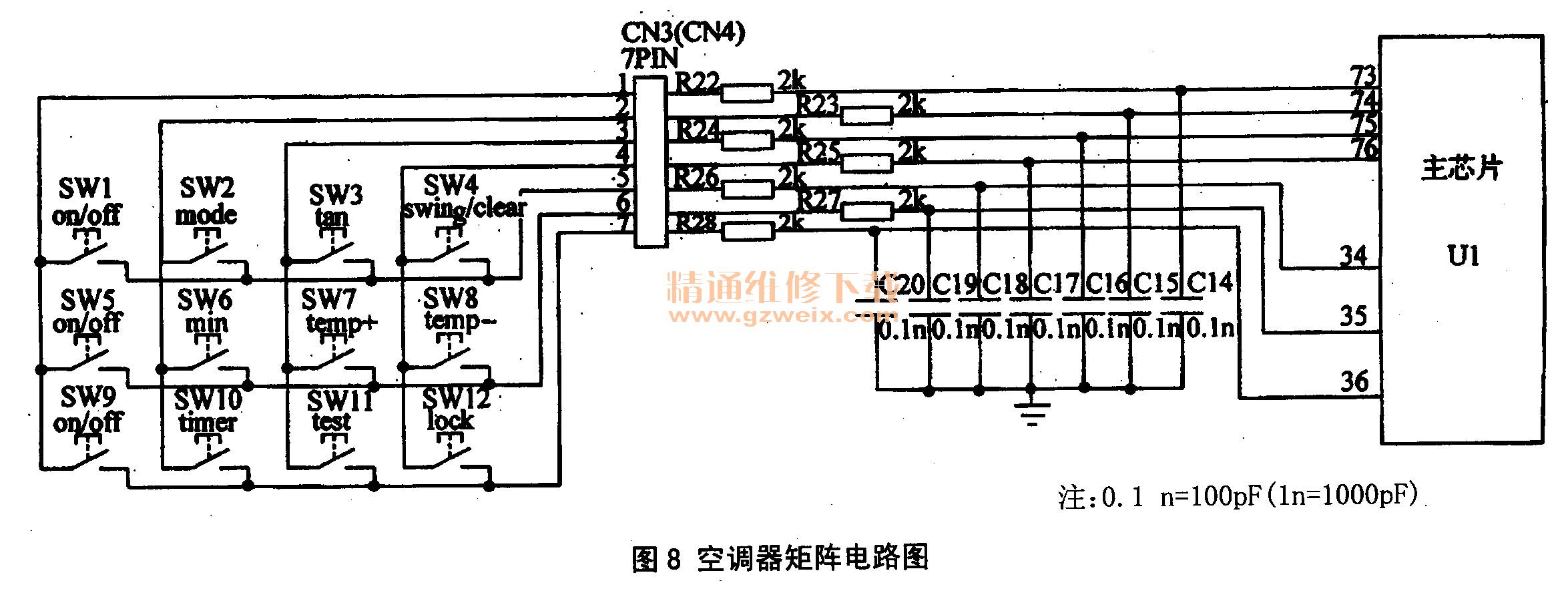

    （1）电路组成：空调器矩阵电路如图8所示。

    （2）电路工作解读：图上的SW1～SW12为轻触按键，当每按下一次轻触按键SW9，主芯片U1的73脚经R22与34脚相连，主芯片接收到此接通信号，就输出开机或者关机信息，从而控制空调器的正常工作。
    （3）故障分析：当按键过脏或不能复位，整机就会失控或者丧失某种功能。

    9．驱动电路
    在空调器电控电路中，主芯片将各种输入信号进行运算后，控制其他电路驱动负载工作，完成空调器的预定功能。而驱动电路则是将主芯片输出的信号进行功率放大，控制负载工作，驱动电路包括功率放大器、继电器和由相关元件组成的末级推动电路。

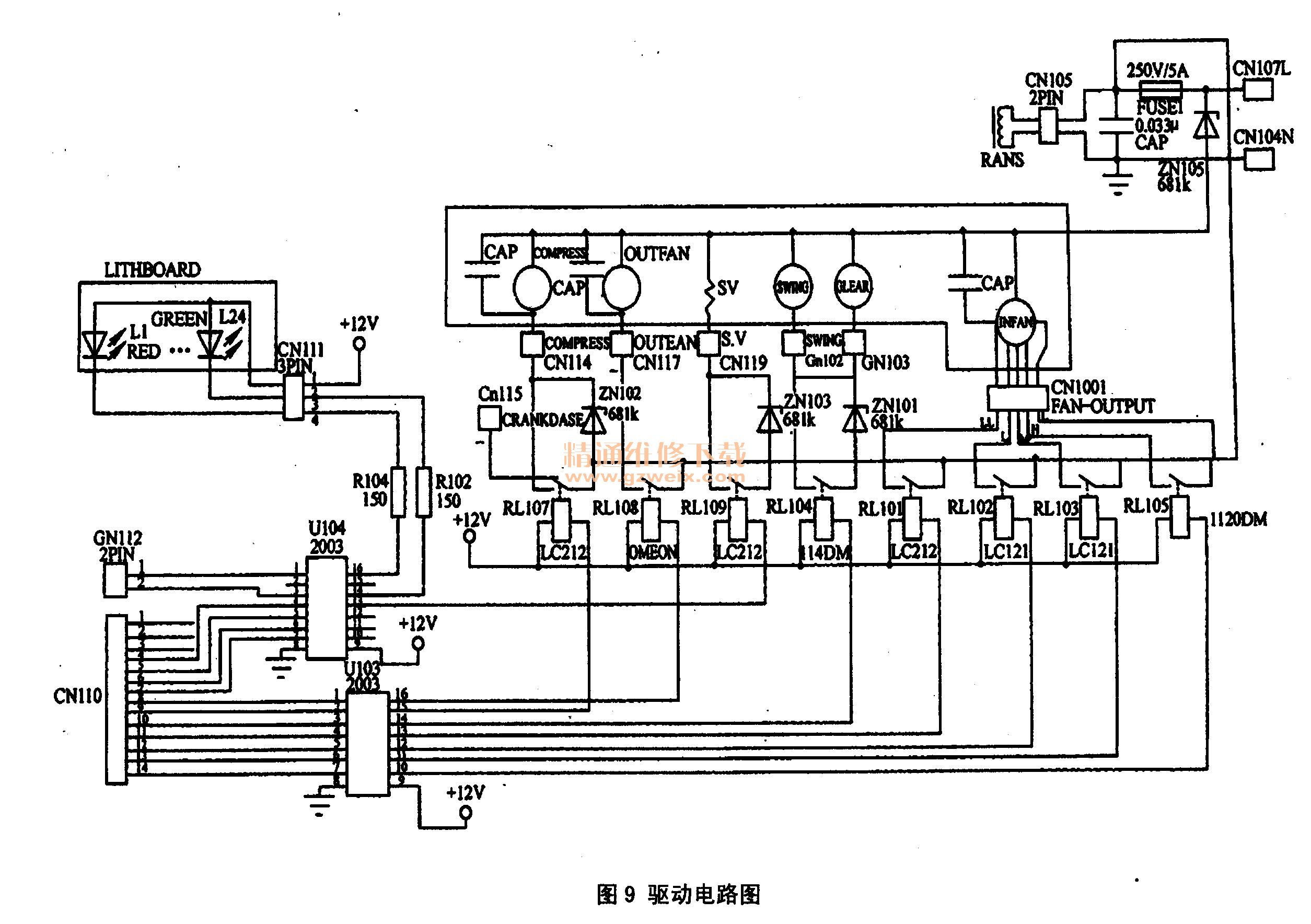

    （1）电路组成：驱动电路如图9所示。

    （2）驱动电路作用：驱动电路的主要作用是把主芯片输出的控制信号经过放大后驱动负载工作。驱动电路主要由2003集成块（U103,U104）、继电器（RL101～RL107）和稳压二极管（ZN101- ZN103,ZN105）等组成。
    ①压缩机驱动电路及压缩机常见故障：压缩机驱动电路由RL107,ZN102,U103等组成。当压缩机符合起动条件时，由主芯片的50脚（图中未画）输出一个高电平通过接插件CN110的⑨脚输入U103的④脚，U103的15脚与地之间就处于导通状态，DC 12 V通过继电器线圈，继电器吸合，压缩机工作。

    压缩机常见故障包括：压缩机的电动机绕组故障，压缩机抱轴、卡缸故障及压缩机吸、排气阀关闭不严。

    a．压缩机的电动机绕组常见故障包括：绕组短路、断路（开路）和绕组碰壳体接地。如果绕组短路，表现为绕组的电阻值减小或为零。如果绕组断路（开路），则表现为绕组的电阻值为无穷大。如果压缩机接线端子和外壳电阻值在1 mΩ以下，则为绝缘龟阻降低。当绕组短路严重时，会造成无法开机，致使电源过电流保护。绕组轻微短路会使整机运转电流增大，如有一绕组断路会使压缩机不运转，并造成堵转，电流增大，这时应更换压缩机。

    b．压缩机抱轴、卡缸是指压缩机中的运行部件配合面互相抱合而不能运转。压缩机抱轴、卡缸的主要原因多为无冷冻油或缺少冷冻油，使运行部件磨损加剧，摩擦所产生的高热量不能很快地散开，温度急剧上升而导致的。

    导致压缩机抱轴、卡缸的原因还有压缩机在安装或维修中造成严重漏制冷剂，使系统产生负压吸入空气中的水分或维修时将水分带入系统或制冷剂含有水分，使压缩机零部件锈蚀而引起抱轴、卡缸。机械运行零部件配合间隙小引起的抱轴、卡缸。压缩机抱轴、卡缸的主要原因还有系统进入杂物（连接管内穿墙时带入的沙土），在压缩机转子与定子的间隙中卡住转子，曲轴无法转动或在压缩机搬运过程中因跌落或受到较大外力的冲击，造成曲轴转子端子弯曲而与定子相碰卡住。
