美的天钻星系列空调器是美的公司新开发的产品，其型号有KFR--51／LW／DXYC-Q3 (E3) ,KFR--61/LW／DXYC-Q3 (E3) ,KFR--71／LW／DXYC-Q3 (E3) ,KFR--72／LW／DXYC-Q3  (E3),KFR--76／LW／DXYC-Q3(E3)。

    1．电源电路

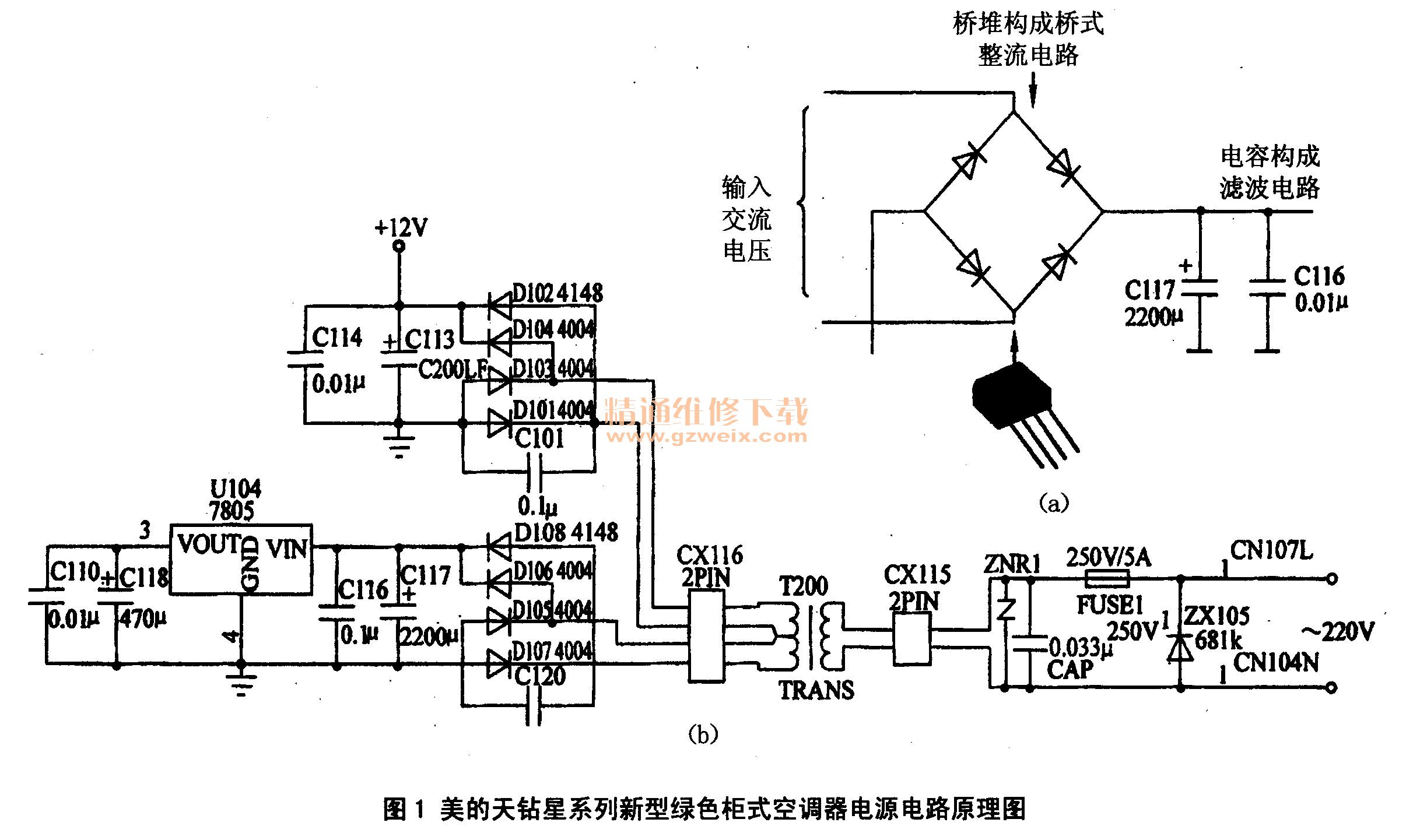

    (1)电源电路组成，如图1所示。

    1)压敏电阻保护：此机的压敏电阻ZNR1并联在电源变压器一次绕组两端，同熔断器组成串联回路，抑制浪涌电压。电压正常情况下，压敏电阻阻值很大，可以达到兆欧级（流过它的电流只有微安级，可以忽略），处于开路状态，对电路工作无影响。但当遇到电源电压超过其设计击穿电压时，其阻值突然减少到几欧甚至零点几欧，瞬间通过的电流可达数千安，压敏电阻立即由截止变为导通，由于它和电源并联，所以很快将电源熔断器熔丝熔断，以防烧坏主电路板。另外，当遇到电网轻微的瞬间浪涌波动（±10%）时，压敏电阻则会吸收缓冲这种流涌杂波，还有遇到雷击、变压器等电感性电路进行开关操作时，产生的瞬间过电压作用于压敏电阻，其阻值会突然减小，通过的电流很大，起到引流作用，保护了整个电路，这种作用称为过电压保护。

    2)压敏电阻常见的故障维修方法：压敏电阻若爆裂或烧毁就会造成电路短路。造成这种情况的原因多为压敏电阻选择不当，电源过电压时间长，电源由于打雷、刮风、闪电而错接高压，元件质量不好等。压敏电阻是一次性元件，其烧毁后，应及时并同熔断器一并更换。若不更换压敏电阻，只是更换熔断器，那么当再次过电压时，会烧坏电路板上的其他元件。如果检测压敏阻值很小，则说明热敏电阻已损坏，应立即更换。

    3)解读整流电路及滤波电路：整流电路及滤波电路如图1所示。

    ①整流电路在电源电路中的作用是：将交流电压转换成单向脉动的直流电压，具体地讲，就是将交流电压中的一个半周去掉，或是将交流电压的一个半周翻转到另一个半周。
    ②整流电路在电源电路中位于电源变压器电路之后、滤波电路之前。
    ③分析整流电路的关键是掌握二极管的单向导电特性，整流二极管是整流电路中的关键器件。整流二极管在交流输入电压的一个半周时导通，在另一个半周时管截止，整流二极管在整流电路中工作在导通与截止两个交替转换的状态下。
    ④滤波电路在电源电路中的作用是：将整流电路输出的单向脉动直流电压加以平滑，去掉其中的交流成分，保留其中的直流成分，这一直流成分就是整机电子线路所需要的直流工作电压。
    ⑤滤波电路在电源电路中位于整流电路之后、直流稳压电路或整机电子线路之前。

    ⑥分析滤波电路的关键是掌握电容的充、放电特性和它的容抗特性，滤波电路的关键是要有容量很大的电容。起滤波作用的电容称为滤波电容。

    4)解读工作原理：美的KFR--75LWESDF柜式空调器的电源电路通过变压器输出两路电压：一路经过D101-D104整流及C113,C114滤波输出DC 12 V，为继电器、发光条组件电路等提供工作电压；另一路经过D105-D108整流及C116,C117滤波输出DC 12 V后，再经集成三端稳压器U104 (7805)输出DC 5V，为主芯片、感温电路和遥控电路等提供工作电压。
