5)主要元器件作用：D101,Dl02,DlO3,DlO4和D105,D106,D107,D108为两组桥式整流电路；C110,C113,C114,C116,C117,C118为滤波电容，作用是滤去电源的杂波；C101,C120为旁路电容，作用是保护桥式整流二极管。

    6)电源电路的故障：变压器断路或短路、滤波电容无充、放电过程及7805集成三端稳压器有输入而无输出。

    2．时钟电路
    大多数单片机控制器都在内部设有时钟电路，只需外接简单的时钟元件，一般可采用晶振稳频。时钟电路采用RC作为定时元件，也可采用外加时钟源。

    (1)石英晶振功能：石英晶体呈六角形柱体，需切割成适当尺寸才能使用。为得到不同振荡频率的石英晶振，加工石英晶体时需采用不同的切割方法。将一个切割好的石英晶体夹在一对金属片中间就构成了石英晶振，它具有压电效应，即在晶振两极施加电压，晶振就会产生变形；反之，如果外力使晶振变形，则在两极金属片上又会产生电压，若加适当的交变电压，晶振便会产生谐振。

    石英晶振具有体积小、稳定性好等特点，主要用于主芯片的时钟电路。石英晶体正常时，电阻为无穷大。如经测量后，发现短路，则说明晶振损坏。

      (2)时钟电路工作原理：振荡电路提供微处理器时钟基准信号，振荡信号的频率是4. 19 MHz，用示波器测量主芯片的70脚可以看到4. 19 MHz的正弦波。时钟电路是由晶体NT及两个启振电容、DC 5V组成并联谐振电路，与主芯片内部振荡电路相连，其内部电路以一定频率自激振荡，为主芯片工作提供时钟脉冲。

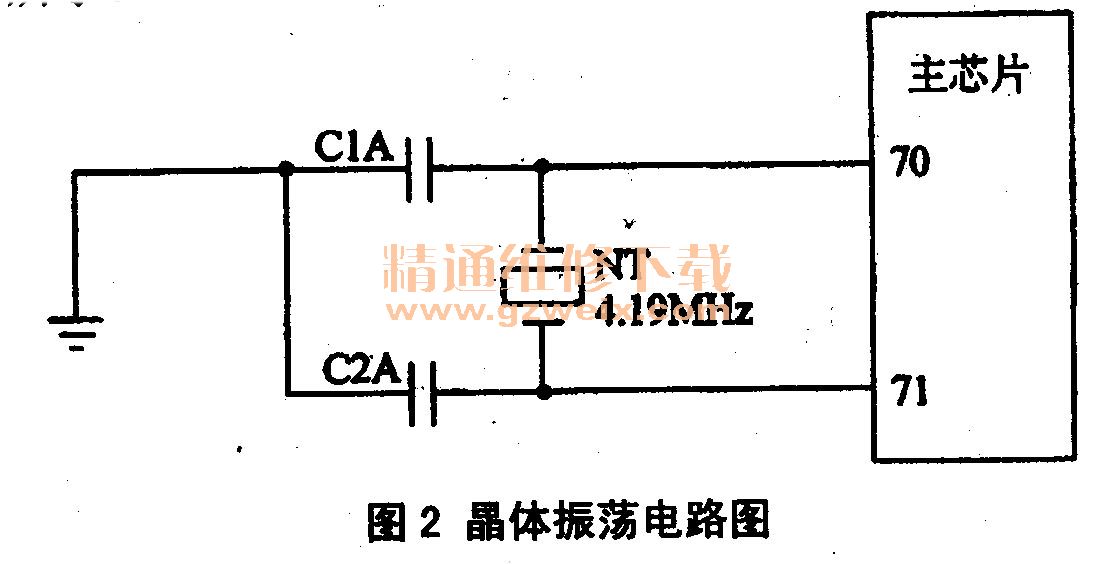

      (3)晶体振荡电路组成：晶体振荡电路组成如图2所示。


(4)电路解读。
时钟电路提供微处理器时钟基准信号，时钟信号的频率是4. 19 IVII-Iz，用示波器测量主芯片70脚可以看到4. 19 MHz的正弦波。

    电路上，主芯片70脚和71脚为晶振时钟信号的输入、输出脚。正常工作状态，70、71脚对地电压为2.0-2. 5 V。晶振NT和ClA,C2A组成谐振电路和主芯片内部时钟电路组成自激振荡电路，给主芯片提供一个基准时钟脉冲。

    (5)石英晶振检测方法。
    ①在空调器主控板通电情况下，用万用表测晶振的输入引脚，应有2-v3 V的直流电压，如无此电压，一般为晶振损坏。
    ②用万用表欧姆档测量晶振两引脚间的阻值（正常时阻值为无穷大），如测量有一定阻值说明晶振损坏。
    ③用示波器测量晶振输入、输出引脚的波形来判断晶振是否正常，如有波形说明晶振正常，如无波形，说明晶振可能有故障。

    (6)时钟电路故障分析：时钟电路的故障多表现为DC 5V和DC12 V电压正常，但空调器无显示，整机不工作，检修时可从以下几方面入手：
    ①用示波器测振荡波形是否存在。
    ②用万用表测阻值，若有阻值说明晶振已坏（因正常晶振的阻值无穷大）。
    ③测晶振引脚有无DC2-3 V，若无，说明晶振已有故障，也可以用正品替代进行判断（即采用“代换法”）。
    ④用数字多用途表可测出晶振的工作频率。
    如果NT损坏，电容C1A,C2A漏电或短路，使得主芯片无时钟脉冲信号，将造成主芯片不工作，空调器停机。

    3．遥控器接收电路

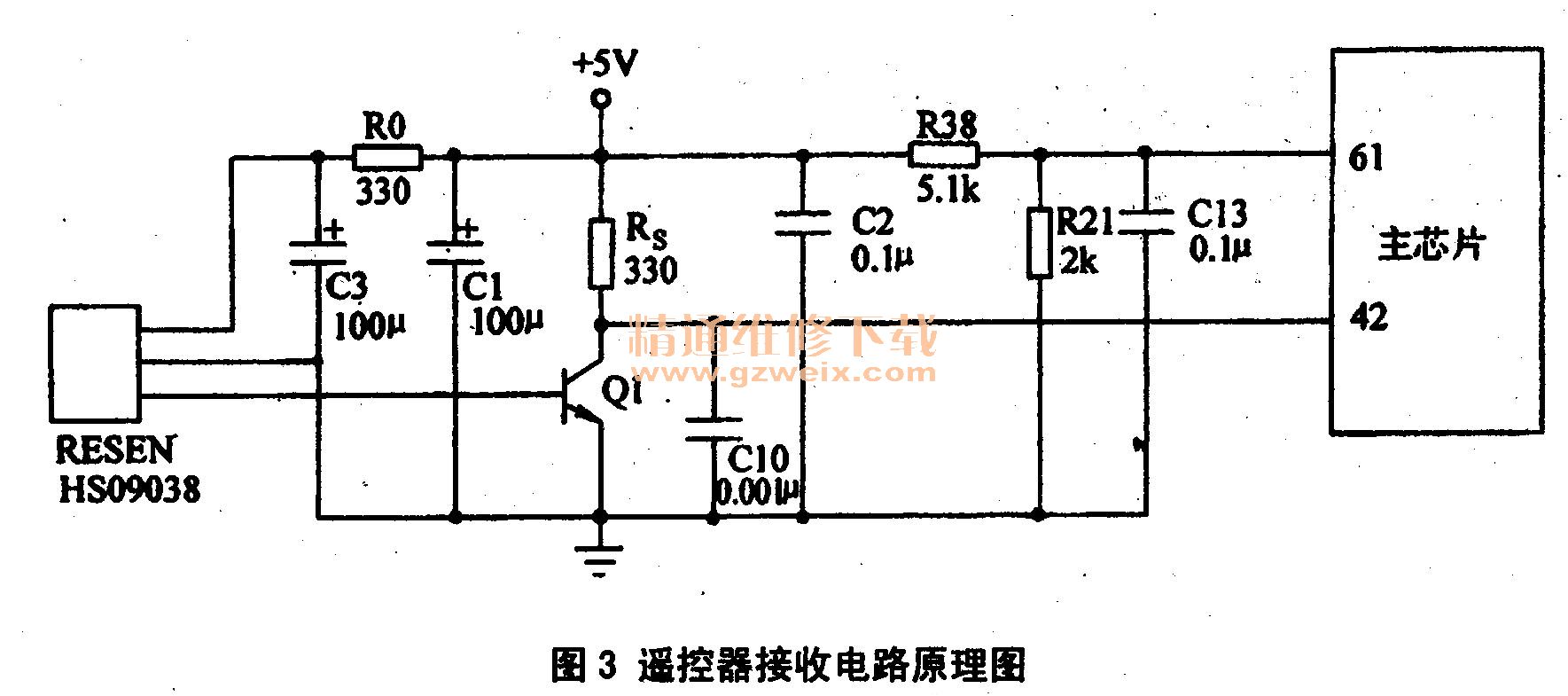

    (1)遥控器接收电路：电路如图3所示。

    (2)工作原理：红外接收器即红外信号接收电路，通过接收头接收遥控器发射的红外信号，并将其转换成电压信号送入主芯片实现相应的功能控制。红外接收器同外围元件限流，电阻、滤波电容组成遥控接收电路，接收遥控器发射的脉冲信号，并且将光信号转变为电信号，输入主芯片。

    红外接收器自身具有较强的抗干扰能力。红外接收器的故障多表现为虚焊。抗干扰电容器漏电、对地短路致使主芯片接收不到遥控信号。由于这种接收器体积小，集成度高，且采用贴片电阻、电容，故障多出在抗干扰滤波电容上。

    (3)故障分析。
    ①当Q1损坏时无遥控信号输入主芯片，当C1,C2,C3漏电或短路会出现整机无显示的故障。
    ②C10短路时，无遥控信号输入。
    ③R0开路时，接收头无工作电压，无法接收红外遥控脉冲。

    4．蜂鸣器工作电路

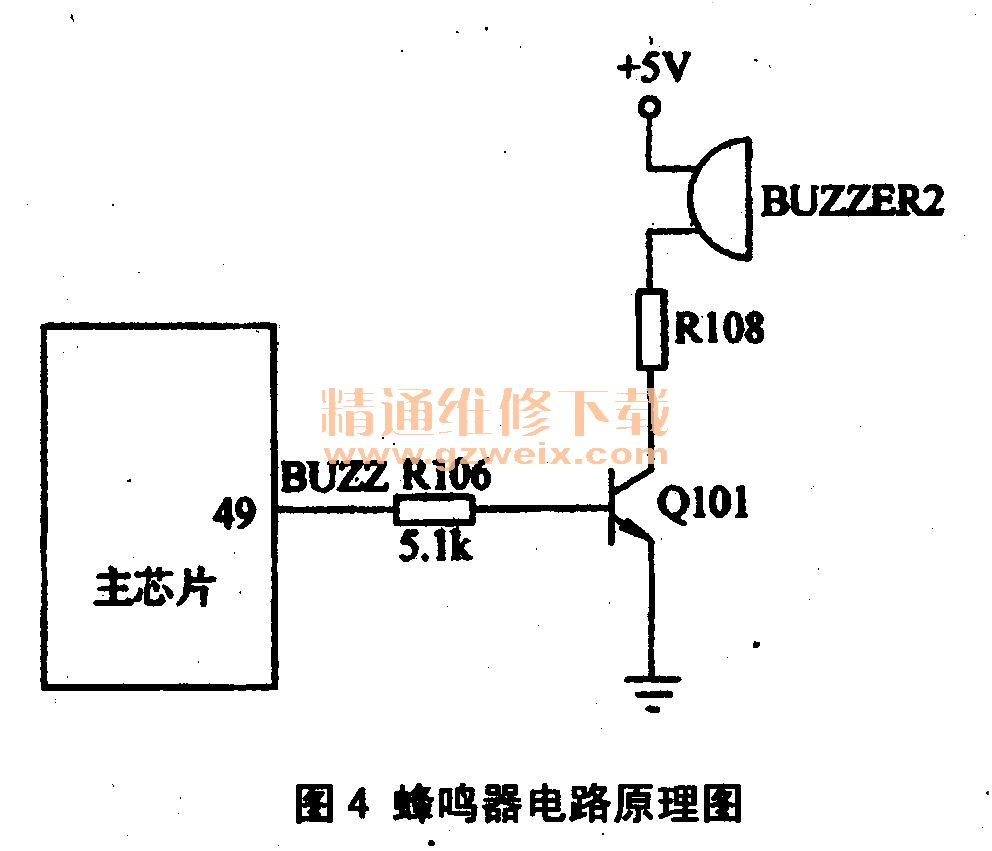

(1)电路组成：蜂鸣器电路如图4所示。

    (2)电路解读1：遥控接收电路由HS09038遥控接收器接收到遥控器发出的红外遥控脉冲信号，光敏晶体管将此光信号转变成电信号，经过外围组成的放大电路放大后，输入主芯片的42脚。主芯片接收到这个遥控输入信号，通过内部运算，输出信号控制空调器各部分的工作状态。

    (3)电路解读2：由主芯片的⑩脚输出一个蜂鸣器驱动脉冲（高电平），使晶体管Q101瞬间饱和导通，蜂鸣器电路形成回路，高电平使Q101饱和，电源（+5 V）→BUZZER2→R108→Q101→地，从而使蜂鸣器鸣叫以提示用户接收有效。

    (4)蜂鸣器检测：蜂鸣器可用万用表的RX10 kΩ档检测，即两表笔分别与蜂鸣器两引脚相碰，正常时蜂鸣器应发生声响，如蜂鸣器不发出声响说明蜂鸣器已损坏。

    (5)蜂鸣器电路有限流或偏置电阻，电路中还有滤波电容、驱动晶体管、三脚蜂鸣器等元器件。该电路常发生电容漏电故障，致使蜂鸣器发声嘶哑，甚至不会呜叫，此时更换启振电容即可。

    5．温度检测电路
    (1)电路组成：温度检测电路如图5所示。

    (2)电路解读：温度检测电路主要由RT1,RT2.R19,R20,C23,C24,C25,R30,R32组成。其中RT1,RT2为负温度系数热敏电阻，R19,R20为分压电阻，C23,C24,C12为滤波或抗干扰电容。R30,R32为隔离电阻。
    (3)工作原理：通过RT1,RT2阻值的变化，引起主芯片58脚和59脚电位变化，即RTl,RT2阻值变小，主芯片的58脚和59脚电压升高；RT1,RT2阻值变大，主芯片的58脚和59脚电压降低，从而完成由温度信号转变的过程，实现温度的检测。

    (4)检测方法：判断温度传感器好坏的最简单方法是“比较法”。将室温传感器和蒸发器温度传感器取出，15 s后，测量两者电阻值相差不应超过8%，否则其中必然有一个是坏的。若RT1,RT2开路或短路，整机保护显示“E01”；若C23,C24,C12短路，整机保护也显示“E01”。

    6．复位电路
    (1)电路解读：此电路主芯片的72脚为复位电平检测引脚，低电平使复位有效。正常工作时，主芯片的72脚为高电平，其工作原理如下：

    ①复位工作状态：当电路中“a点”电位低于4. 0 V时，硅稳压二极管ZD1处于截止状态，“b点”电位为0 V,则晶体管T1处于截止状态，而T2则因Uhe>0. 7 V饱和导通，输入主芯片72脚的电位为低电平，进行复位。每次上电时，当电源电压处于0. 7～4. 0 V之间时，则主芯片的72脚为低电平，主芯片停止工作
