海尔KFR-50LW/BP型变频柜式空调器风机风速失控
来源:本站整理  作者:佚名  2013-07-15 09:09:06

    故障现象
接通电源,风扇电动机就开始高速运转,风扇电动机风速调整失控,但制冷正常。

故障分析

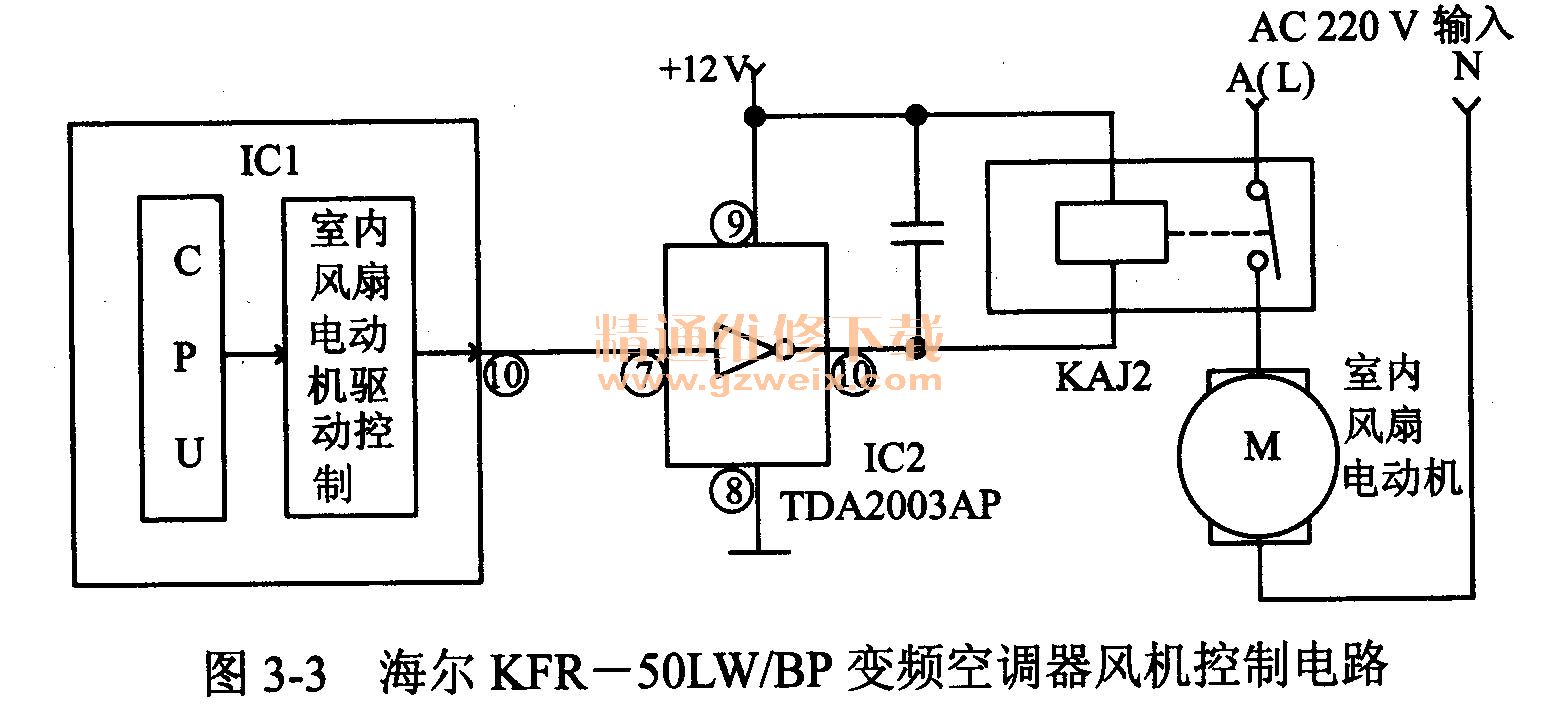

    海尔KFR- 50LWBP型变频柜式空调器风机控制电路如图3-3所示。若风速设在高速挡时,空调器正常启动后控制电路的IC1输出高电平,经IC2反相器输出低电平,使继电器吸合,室内风扇电动机得电开始工作在高速挡。

    本例制冷正常,仅是室内风扇电动机风速调整失控,故障出在室内风扇电动机驱动控制电路中,应重点检测图3-3所示电路中各元器件及电路是否损坏。
    故障检修
    1.判断故障的大概部位
    (1)用万用表测量IC 1的⑩脚上的电压为低电平,未输出室内风扇电动机驱动控制信号。
      (2)测量IC2的⑦脚和⑨脚均为高电平,第⑩脚为1.6 V的低电平。断开IC2⑩脚与外电路的连线后,风扇电动机停转,由此说明反相器IC2已损坏。
    2.故障处理
    IC2集成电路的型号为TDA2003AP,换一只新的配件后,接通电源试机,等空调器正常启动后,调整各风速挡受控正常,故障排除。
    提示
    本例由于IC2高速挡反相器损坏,⑩脚在一开机时就输出低电平而使室内风扇电动机继电器KAJ2得电吸合,而使风扇电动机高速工作。


例6海尔KFR-50LW/BP型金元帅柜式变频空调器遥控和键控均无反应
故障现象
接通电源后,用键控和遥控开机均无反应,电源指示灯也不亮。
故障分析
这种故障多是由于供电电路异常引起的,应由整机的供电是否正常入手进行检测。

故障检修
    1.查找故障原因
    经检查,各连接线正常,电源电压、电源变压器及+12 V, +5 V电压均正常,测主板到显示板的插座上各电压正常,测显示板插头电压均为5 V。由此说明,通向显示板的地线已开路,故障是由此引起的。

    2.查找故障元件
      (1)顺着去显示板的地线进行检查,果然发现该线的外皮未剥尽就被卡进接线槽内。
    (2)剥去塑料未剥尽处的外皮,重新按原样卡好线后,键控和遥控功能均恢复正常,电源指示灯也点亮,故障排除。
    提示
    该机故障是由于装配失误造成的。因此,在修理变频空调器时一定要吃透原理,认真分析,细心检查。
    海尔KFR- 50LWBP型柜式变频空调器的控制电路分为主板和显示板两部分。面板键控开关电路和遥控信号接收电路均设置在显示板上,显示板上的供电来自于主板的电源电路。故当显示板与主板地线连接不上时,显示板电路就不能正常工作,从而导致了上述故障。
