故障现象
接通电源开机后室内风扇电动机就运转，且转速失控，但制冷功能基本正常。
故障分析

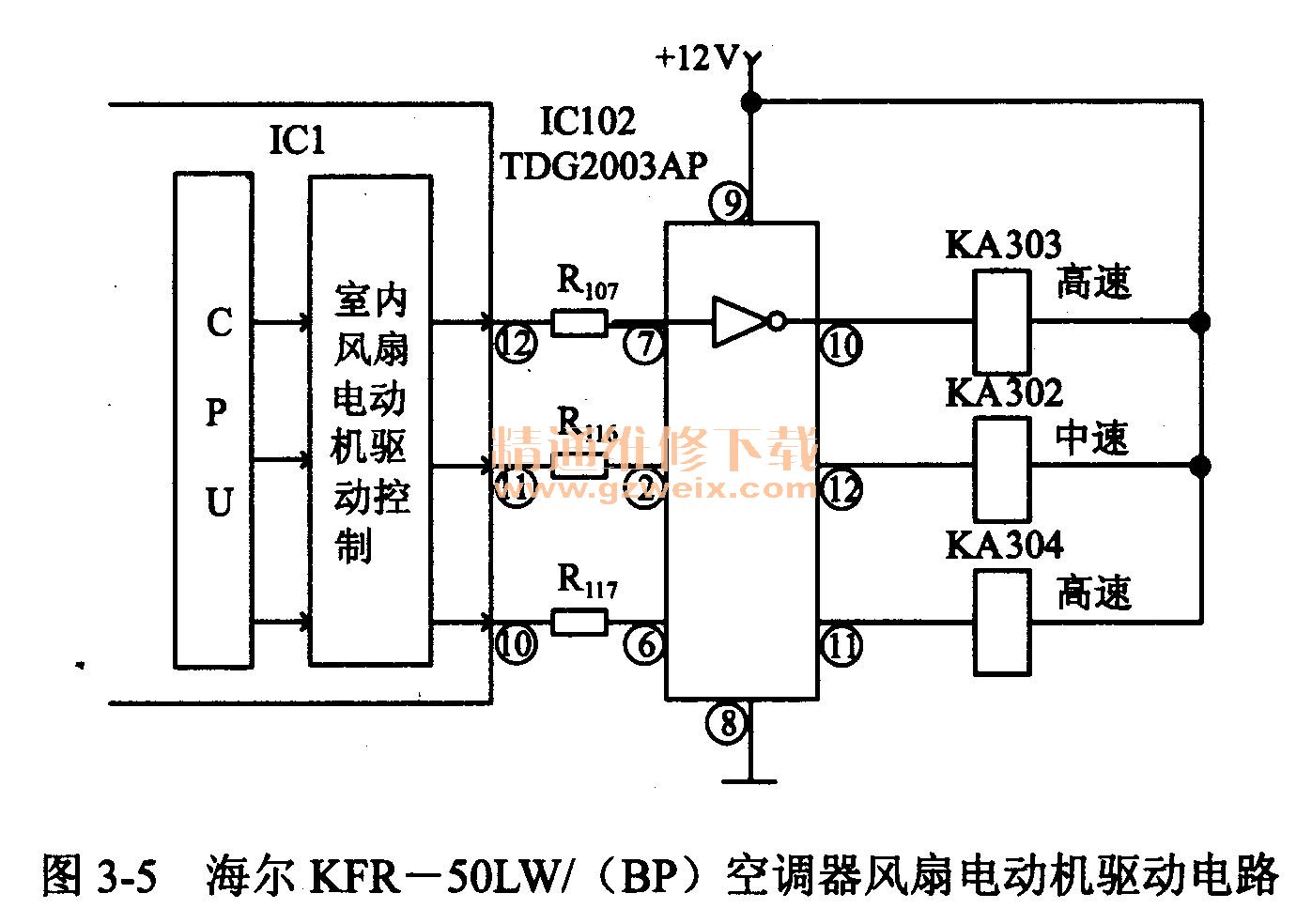

    仅是室内风扇电动机工作异常，说明故障出在风扇电动机本身或其驱动控制电路，其室内风扇电动机驱动电路如图3-5所示。

    当空调器正常启动后，风速若设定在高速挡，则IC1的12脚输出高电平，送到IC 102⑦脚，该信号经IC 102反相后从其⑩脚输出低电平，使驱动继电器KA303线圈中的电流通路形成，其触点闭合，为室内风扇电动机供电，使其得电工作。其他两挡工作原理相同。

故障检修
（1）接通电源开机后，测IC 1的⑩脚、11脚、12脚均为低电平，说明IC 1并没有输出室内风机驱动控制信号。
（2）再测IC 102的11、12脚均为12 V高电平，测⑩脚也为11.5 V的高电平，怀疑驱动继电器KA303触点粘连，使室内风机一直工作在高速挡。
（3）断开KA303触点与室内风扇电动机的连线后，电动机停转，说明继电器KA303损坏。更换KA303后，室内风机运转，空调器启动后，各风速挡受控，故障排除。
提示
由于变频空调器均不带电路原理图，遇到电路故障时，可根据实物测绘局部电路图，吃透原理，分析准确后再动手处理，这样会收到事半功倍的效果。
