故障现象
    据用户介绍，该空调器制冷基本正常，但不能进入正常的制热工作状态。

   故障分析
    检修此类故障时，应先检查用户遥控器所设定的温度是否高于室内温度，以排除用户使用不当造成不能制热的可能性。因为若用户设定的温度过低，则空调器就不能进入正常的制热状态，这种情况是正常的。
    排除用户使用不当的可能性之后，导致空调器不能制热故障的原因可能有以下几个方面。
    1．因某种原因造成了室外机无法工作

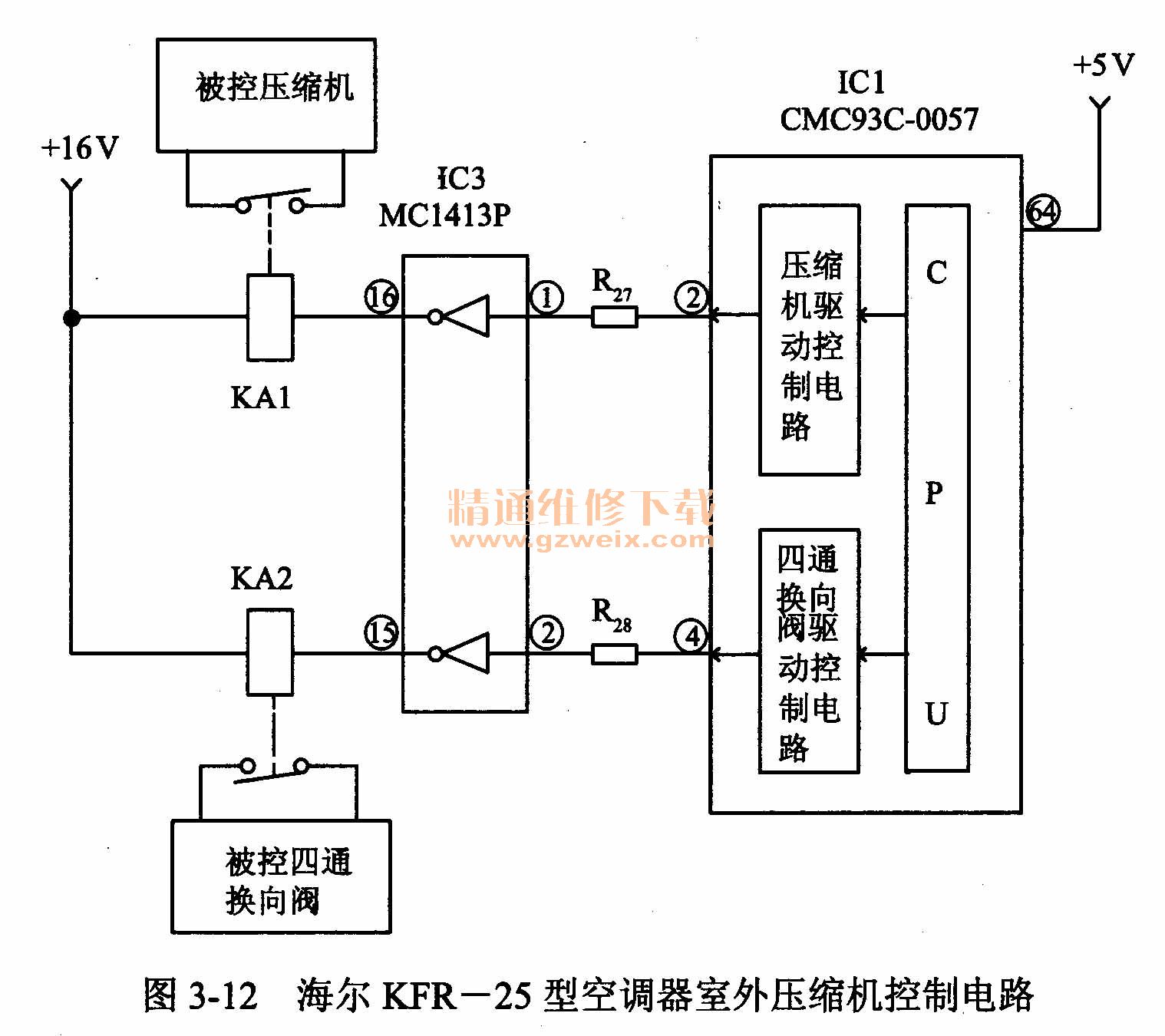

    因某种原因造成了室外机无法工作，例如压缩机本身损坏或其启动电容器不良、室外机无工作电源等。为便于检修，根据该空调器控制系统印制电路板所画出的室外压缩机控制电路如图3-12所示。

    从该电路图中可看出，IC 1的②脚为压缩机驱动控制信号输出端。当该脚有高电平控制信号输出时，该信号就会通过R27加到IC3的①脚，经反相后从16脚输出低电平，从而使KA1继电器线圈中的电流通路形成而工作，其触点闭合后就会使压缩机得到220 V的交流电压而工作。如发现压缩机不能运转，就应检查IC 1的②脚、IC3的16脚输出的电平是否正常。如均正常，则应重点检查去压缩机的控制线路的接线是否牢靠，压缩机及其启动电容器是否正常。
    若上述检查均正常，就应进一步检查KA1线圈左边的＋16 V工作电压是否正常。如＋16V电压正常，IC3 16脚输出为低电平，则可能是KA 1继电器本身损坏。
2．四通换向阀本身损坏或其控制电路不良
    四通换向阀本身损坏或其控制电路不良，使四通换向阀不能换向转换成制热工作方式。IC 1的④脚为四通换向阀驱动控制信号输出端。在制冷工作模式时，该脚输出低电平，该信号经R28电阻器→IC3的②脚，经反相后从15脚输出高电平，继电器KA2线圈无电流通过，四通换向阀不动作；在制热工作模式时，IC1的④脚输出高电平，该信号经R28电阻器→IC3的②脚，经反相后从15脚输出低电平→继电器KA2线圈中的电流通路形成而工作，其触点闭合后使四通换向阀动作，转换成制热工作状态。

    当检查室外机工作正常而空调器不能制热时，就应检查四通换向阀是否换向。此时，仔细观察室内机是否有结霜现象，若发现室内机出现结霜，则就说明四通换向阀未换向。进一步对四通换向阀本身或其控制电路进行检查。

    3．空调器管路有泄漏处
    空调器管路有泄漏处，致使管路中的制冷剂部分泄漏，而导致了制冷剂不足。在检查IC1输出的控制信号正常的情况下，可仔细观察室内机盘管的温度。若发现其温度与室温十分接近，或略高于室温，则故障很可能是由于管路中缺少制冷剂，或压缩机排气不良、四通换向阀串气等原因引起的。此时，可以通过检测空调器系统内的平均压力值来确定故障的可能原因。海尔KFR-25型空调器系统内正常情况下的压力平均值见表3-4所列。

      （1）若测得的压力平均值偏小，则大多为管路中缺少制冷剂，应先查找出管路系统的泄漏处，排除泄漏点之后，再充足制冷剂。待平衡压力正常以后，再一次检测系统的工作压力，正常情况下制热工作模式时的工作压力为1.6～2.4 MPa。
    需要说明的是：工作压力偏低，既可能是管路中缺少制冷剂引起的，也可能是由于单向阀关闭不严、四通换向阀串气、压缩机排气不良等原因造成的。对此，也不容忽视。
    （2）若测得的压力平均值过高，则可能是由于制冷剂过量或制冷剂管路出现堵塞现．象、室内机通风不良等原因引起的。

    检修方法
    在断开交流220 V电源的情况下，先对空调器电源电路以及控制系统电路中各个元器件的外观以及焊接情况进行检查，未发现有明显的损坏现象。
    1．判断故障的大概部位
    根据上述思路，接通电源开机以后先检查室外压缩机工作基本正常。再仔细观察发现室内机有些轻微的结霜现象，由此初步判断故障可能是由于四通换向阀未换向引起的。
    2．检查四通换向阀及其控制电路
    用万用表10VDC电压挡，测量IC1④脚上的电压约为4.7 V的高电平，基本正常，但测IC3②脚电压为OV，检查R28的电阻值为∞，显然已经开路。用一只同电阻值的金属膜电阻器换上后，接通电源试机，空调器制热功能恢复正常，故障排除。
    提示

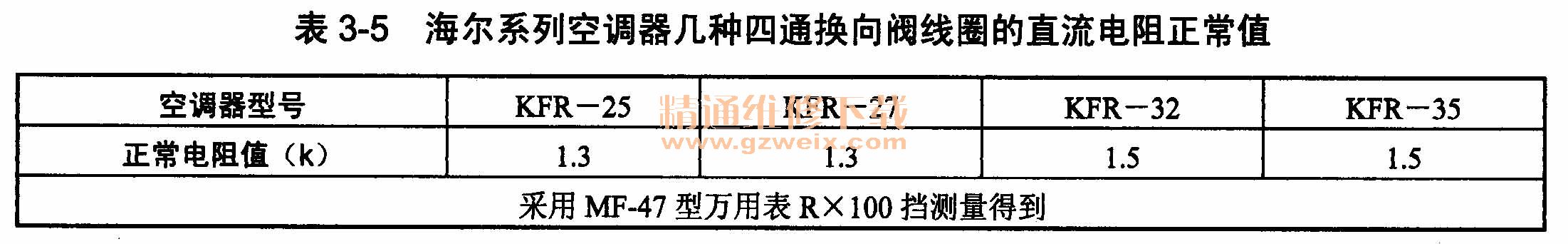

    如上述检查IC3②脚上的4.7 V电压也正常，且IC3的15脚为低电平，就应进一步检查四通换向阀线圈上的220 V交流电庄是否正常。如正常，则可能为四通换向阀本身损坏。可断电测量四通换向阀线圈的直流电阻，以确定四通换向阀是否开路或有局部几短路现象。表3-5中列出了海尔系列空调器几种四通换向阀线圈的直流电阻正常值，供检测时参考。
