海信KFR-32GW/39BP型变频空调器开机不启动
来源:本站整理  作者:佚名  2013-12-12 10:07:08

    一台海信KFR-32GW/39BP型变频空调器,用户介绍,该空调器接通电源用遥控器开机时,空调器无任何反应,无法正常启动。
    故障分析:根据用户介绍的情况,对故障空调器进行检查,结果发现,当连续按压遥控器上的“传感器切换键”四次后,电源指示灯与运行指示灯亮、定时指示灯闪烁、高效指示灯熄灭,显示的故障代码为7,其含义为:室外机通信不良。根据这一提示,检修时,可先对室外机的通信线路进行检查。
    故障检修:
   1.判断故障的大概部位

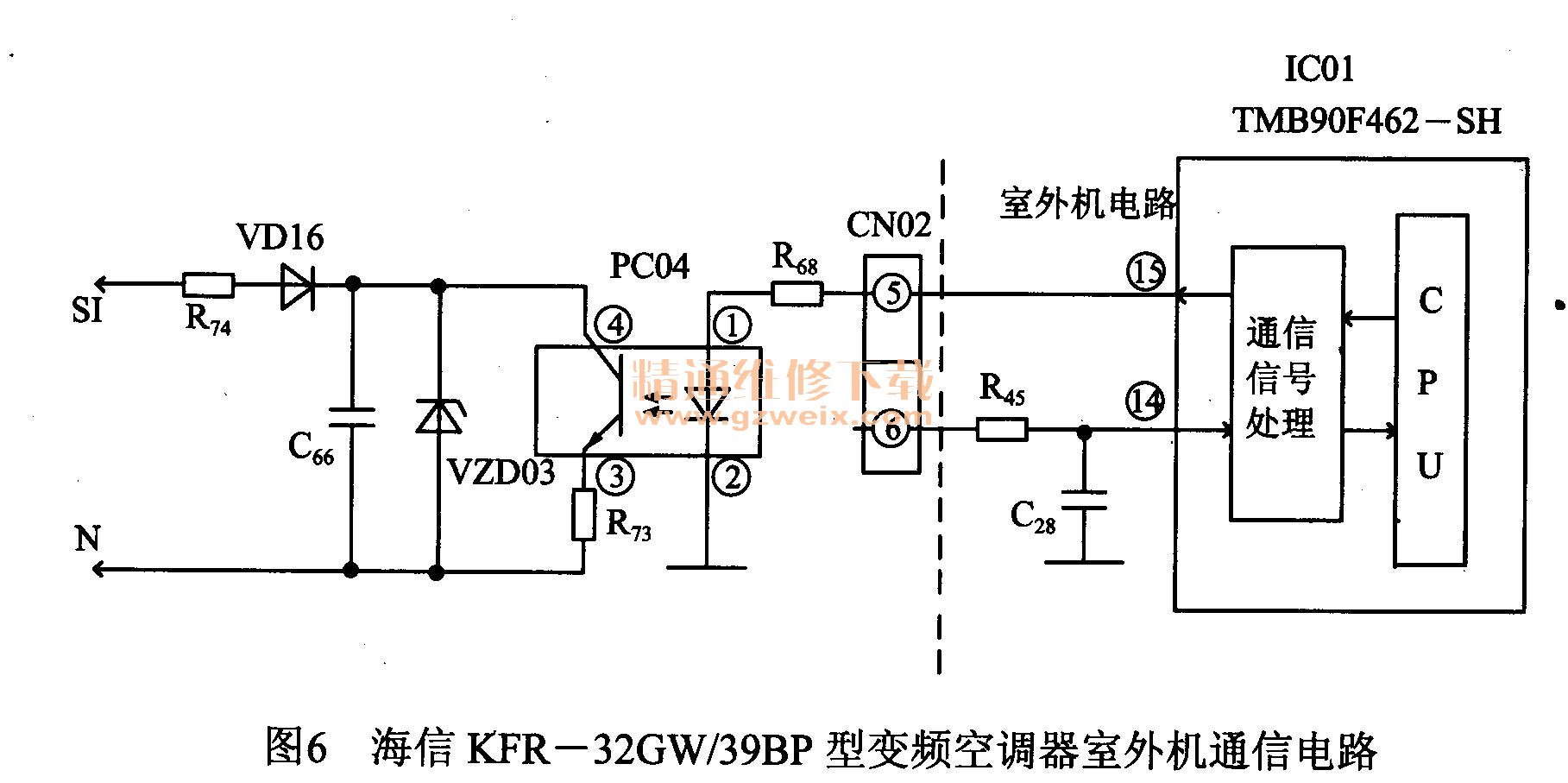

    (1)采用数字式万用表测量室外机接线端SI与N之间的电压在24V与0V之间交替变化。由此说明,故障出在室外机电路上。其室外机通信电路如图6所示示。
海信KFR-32GW/39BP型变频空调器室外机通信电路
      (2)拆开室外机的机壳,测量室外机电源电路板上的光电耦合器PC04输出端③脚与④脚间的电压也在24V与0V之间交替变化,,但③脚与“N”端之间的0V电压不变,PC04输入端①与②脚间的0V电压不变,说明光电耦合器正常。
      (3)测量室外机控制电路板上的CN02接插件⑤脚焊点与地线之间的4.9V电压正常,但测量该⑤脚与地线之间的电压始终为0V,检查发现接插件⑤脚的焊点呈虚焊。
    2.故障处理
    加锡将CN02接插件⑤脚的焊点焊接牢固后,接通电源试机,空调器启动正常,故障排除。
