一台海信KFR-3601 GW/BP型变频空调器，据用户介绍，该空调器接通电源开机后，室外机可以正常工作，但室内风扇电动机有时转有时不转。
    根据用户介绍的情况，对空调器接通电源试机，故障确如用户所述，同时也发现高效指示灯闪亮。

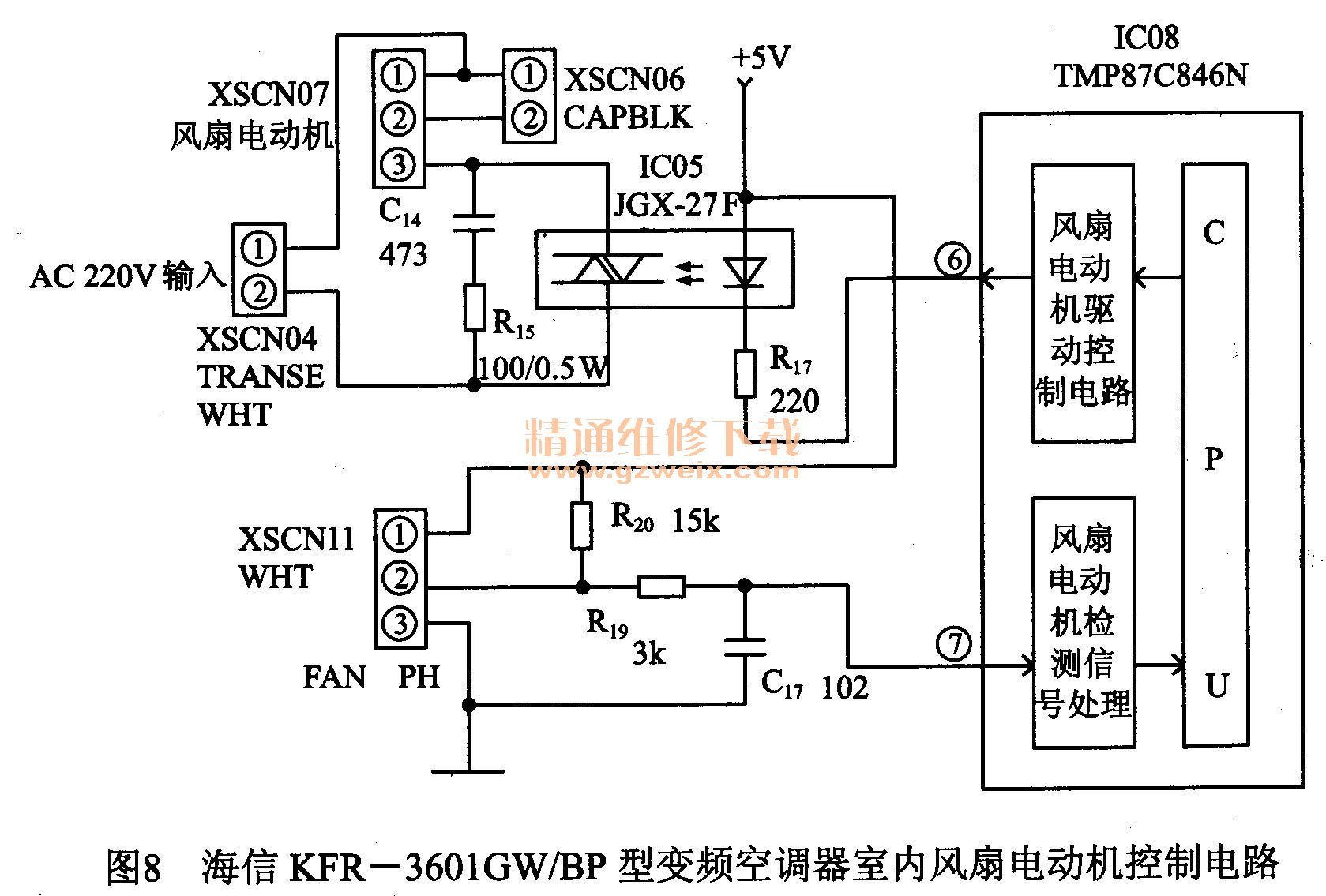

    故障分析：海信KFR-3601 GWBP型变频空调器的室内机与室外机各由一块单片微处理器组成的电路进行控制，两者相对独立，采用半双工串行通信方式进行信息交换。上门时，根据用户介绍的情况来看，室外机可以正常工作，只是风扇电动机有时转有时不转，说明故障仅出在室内风扇电动机的控制电路上。高效灯闪亮也说明了这一点。为便于检修的顺利进行，根据海信KFR-3601 GWBP型变频空调器室内机的印制电路板画出了如图8所示的风扇电动机控制电路。

1．室内风扇电动机控制电路组成
    室内风扇电动机控制电路主要由晶闸管式光电耦合器IC05 （JGX-27F ）、单片微处理器IC08 （TMP87C846N ）⑥脚内的风扇电动机驱动控制电路与⑦脚内的风扇电动机检测信号处理电路等组成。风扇电动机通过XSCN07接插件与控制电路相连；风扇电动机的工作状态由霍尔传感器进行检测，检测到的信号通过XSCN11接插件反馈回IC08的⑦脚。

2．室内风扇电动机控制电路工作原理
    室内风扇电动机控制电路用于控制室内风扇电动机的风速。室内风扇电动机风速通过晶闸管进行平滑调速，有高、中、低三速，并依据室内温度与设定温度的温差而自动地进行调节。
    在接通电源开机以后，单片微处理器IC08通过对交流电零点的检测后，其⑥脚内的风机驱动电路就会延时输出一低电平信号，使晶闸管式光电耦合器IC05内的发光二极管导通发光→IC05内的光控晶闸管导通，通过控制晶闸管的导通角使施加在风扇电动机上的电源电压发生改变，由此就可以对室内风扇电动机进行调速。
    当室内风扇电动机进入运行状态以后，安装在风扇电动机内的霍尔传感器就会对运行的速度进行检测，并将检测到的信号经XSCN11接插件的②脚→Rig电阻器→IC08的⑦脚内，以便准确地控制室内风扇电动机的风速。
    由以上分析可以看出，导致室内风扇电动机时工作时不工作故障的原因主要有以下几个方面。
    （1）室内风扇电动机本身内部可能不良。例如：线圈引出线接触不良、机械系统碰擦等。
      （2）霍尔传感器构成的检测电路出现异常。例如：霍尔传感器本身损坏等。
    检修时，可从霍尔传感器检测信号反馈回路的状态是否正常入手进行检测。
    检修方法
    在断开交流220V电源的情况下，先直观对室内风扇电动机及其控制电路中各个元器件的外观以及焊接情况进行检查，未发现有明显的损坏现象。
   1．判断故障的大概部位
    接通电源开机，在风扇电动机不能转动状态时，用万用表10VDC挡，红表笔接XSCN11接插件的②脚、黑表笔接③脚，用手慢慢地转动风扇，看有无脉冲信号输出。如有脉冲信号输出，则表针会大幅度摆动。本例实测表针几乎不摆动。因此说明，故障出在风扇电动机检测信号处理电路。
    2．检查风扇电动机检测信号处理电路
    （1）断开室内机的220V交流电源，用万用表电阻挡检测电路中的R20、R19、C17，未发现有异常。检测XSCN11接插件正常。因此初步判断可能是风扇电动机损坏。
      （2）用一台同型号空调器上的室内风扇电动机换上以后，该风扇电动机工作正常。因此说明，原风扇电动机确实有损坏。
    处理方法：
      （1）本例故障，如重换一只新的室内风扇电动机后，故障即可被排除。
      （2）有条件的也可以考虑拆开有故障的电动机进行修理。因为有些故障并不是霍尔传感器损坏，而是其连接线路或其他方面不良引起的。本例经拆开有故障的电动机进行检查时，发现是霍尔传感器的引脚接触不良造成的，处理好接触不良处，确认无误后开机，室内风扇电动机工作恢复正常，故障排除。
    提示
    本例故障主要是由于霍尔传感器引脚接触不良引起的。当霍尔传感器引脚接触良好有检测反馈信号送到IC08的⑦脚时，室内风扇电动机可以运转；当霍尔传感器接触引脚不良无检测反馈信号送到IC08的⑦脚时，室内风扇电动机就停止运转，从而出现了上述故障。
    本例故障也可以通过调取故障代码的方法，来确定故障可能的原因。调取故障代码的方法是：当空调器处于工作状态时，按压遥控器上传感器切换键，在显示屏上就会有故障代码显示。海信KFR-3601 GWBP型变频空调器故障代码及其故障部位或部件对应关系见表3所列。
