德生R-9701型全波段收音机是在风靡全国的R-9700收音机基础上研制开发的旅行型袖珍式高性能收音机，具有9个波段（MW、SW1-SW7、FM）。在组成收音机的单元电路中，因音频功放电路取用的电流较大，其故障率也相对较高。德生R-9701型收音机有两种版本，它们采用的音频功放集成电路不同，分别为CXA1622M和TA7376P，本文介绍该机音频功放电路的检修方法。

    一、CXA1622M故障检修

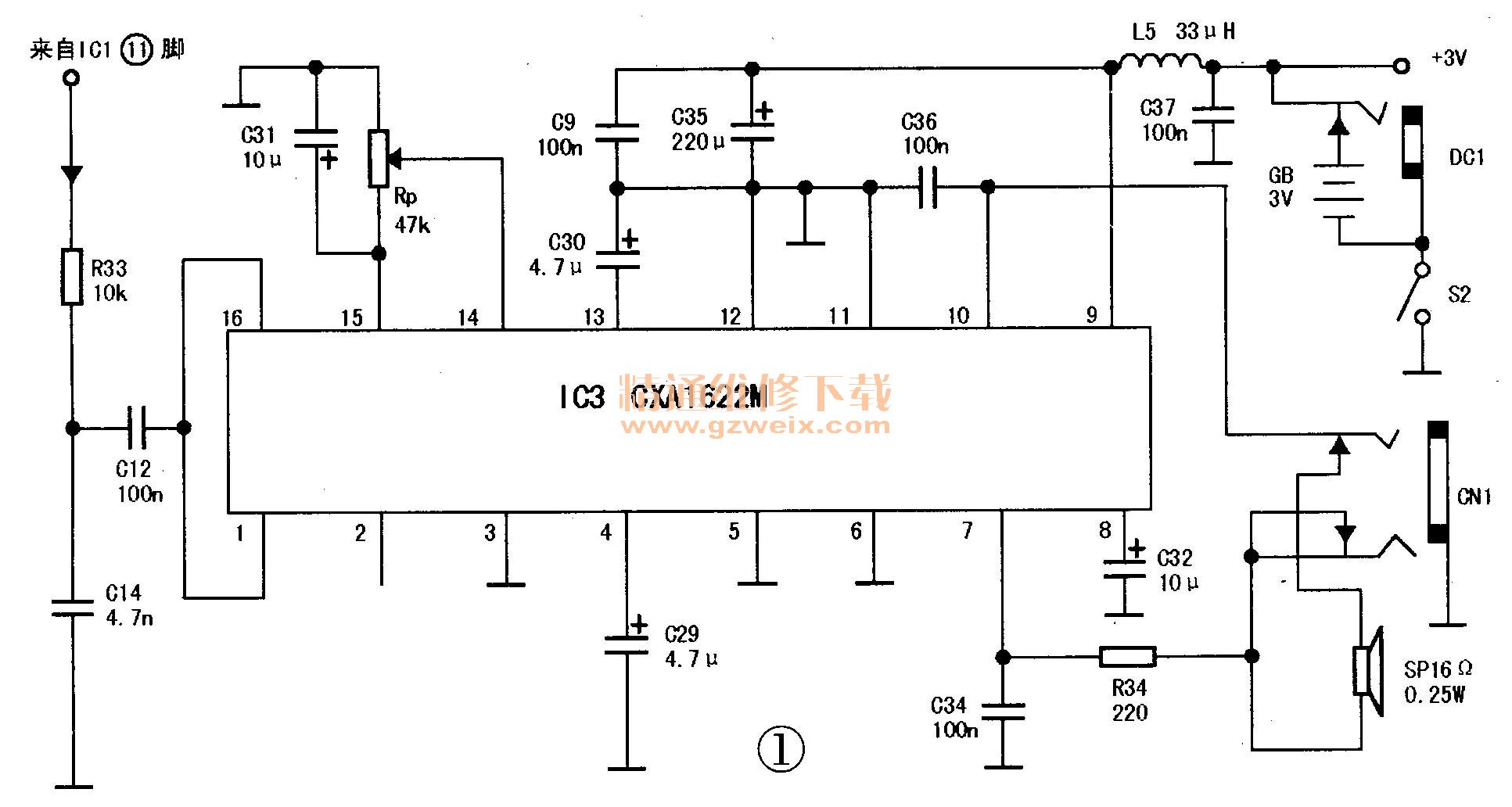

    根据实物绘制的原理电路如图1所示。音频信号从IC1（CD2003GP或TA8164）的11脚输出，经去加重电路R33、C14，去除电台发射时预加重所产生的高频噪声及失真，再由C12耦合至①、16脚。CXA1622M采用RP调节来控制音量大小，杜绝了传统电位器对音频信号分压调节音量易产生噪声的弊端。②脚为BTL/立体声选择控制端，②脚加低电平时工作于立体声模式，本例②脚悬空（相当于加高电平），工作于BTL模式，使收音机具有较大的音量输出。表1为实测维修数据，供参考。

    例1：开机后各波段均无声，但波段转换发光管LED–FM、LED-AM及调谐指示管LED-TUNE发光正常。

    分析检修：此现象说明收音机电子波段转换及收音部分电路工作正常，故障多出在音频功放电路。具体原因有：电源开关S2、电池GB、电源插孔DC1、耳机插孔CN1接触不良；C9、C35、C37短路或漏电；L5开焊、印刷线路断裂或引线断脱；CXA1622M损坏或引脚开路。

    检查机内扬声器SP、外接立体声耳机及CN1插孔各脚电压及电阻，发现15脚电压仅为0.3V（正常值为1.3V），正、反向电阻阻值只有12Ω正常值为10.4kΩ），与表1正常值相关甚远。取下15脚外接滤波电容检查，发现已击穿短路，用一只10RF/25V电容更换后试机，故障排除。

    例2：扬声器放音时声音小且失真，将立体声耳机插入CN1插孔后，发现一个声道正常，另一个声道声音小且失真较大。
    分析检修：从现象上分析，扬声器SP及立体声耳机无问题，可排除扬声器不良引起失真的可能性。导致声小及失真的原因还可能是：输入耦合电容C12、负反馈电容C29及C30、电源消噪电容C9、C35、C37不良；CXA1622M性能变差。

  检查C12、C29、C30、C9、C35、C3：等龟容，发现C30严重漏电，故障时测得CXA1622M的13脚电压及在路电阻分别为0.3V和36kΩ（正常值应分别为1.5V和无穷大，详见表1），用一只4.7μF/50V电容更换C30后，13脚电压、电阻恢复正常，故障排除。

    例3：各波段收音均正常，但扬声器中夹杂有较响亮的“嘟嘟”啸叫声及“咦咦”的汽船声，并且杂音不受音量电位器控制。

    分析检修：由于杂音不受音量电位器控制，因此本故障与检波电路无关。主要原因有：电池GB电量耗尽，内阻变大；电源滤波电容C9、C35、C37、C32开路、失效或容量衰减引起自激。

    检查时，先从DC1插孔输入外部3V电压及换上新电池试验，故障依旧，说明不是电池GB内阻变大引起的自激故障。用万用表直流电流挡在电源开关S2两端测整机电流，正常值为15Ma～21mA，实侧值在无杂音时为42mA，有杂音时为95mA以上，说明电源滤波电容或印刷线路板受潮漏电。检查发现C35严重漏电，取下测量两端电阻不足200kΩ（正常应无穷大），且容量从220μF下降到20μF左右。更换C35后“嘟嘟”声基本消除，但还有“璞璞”的汽船声存在。继续检查，发现左、右声道频率补偿电容C32失容，几乎呈开路失效状态（可能因内部电解液干涸引起的），更换C32后试机，故障彻底排除。

    二、TA7376P故障检修

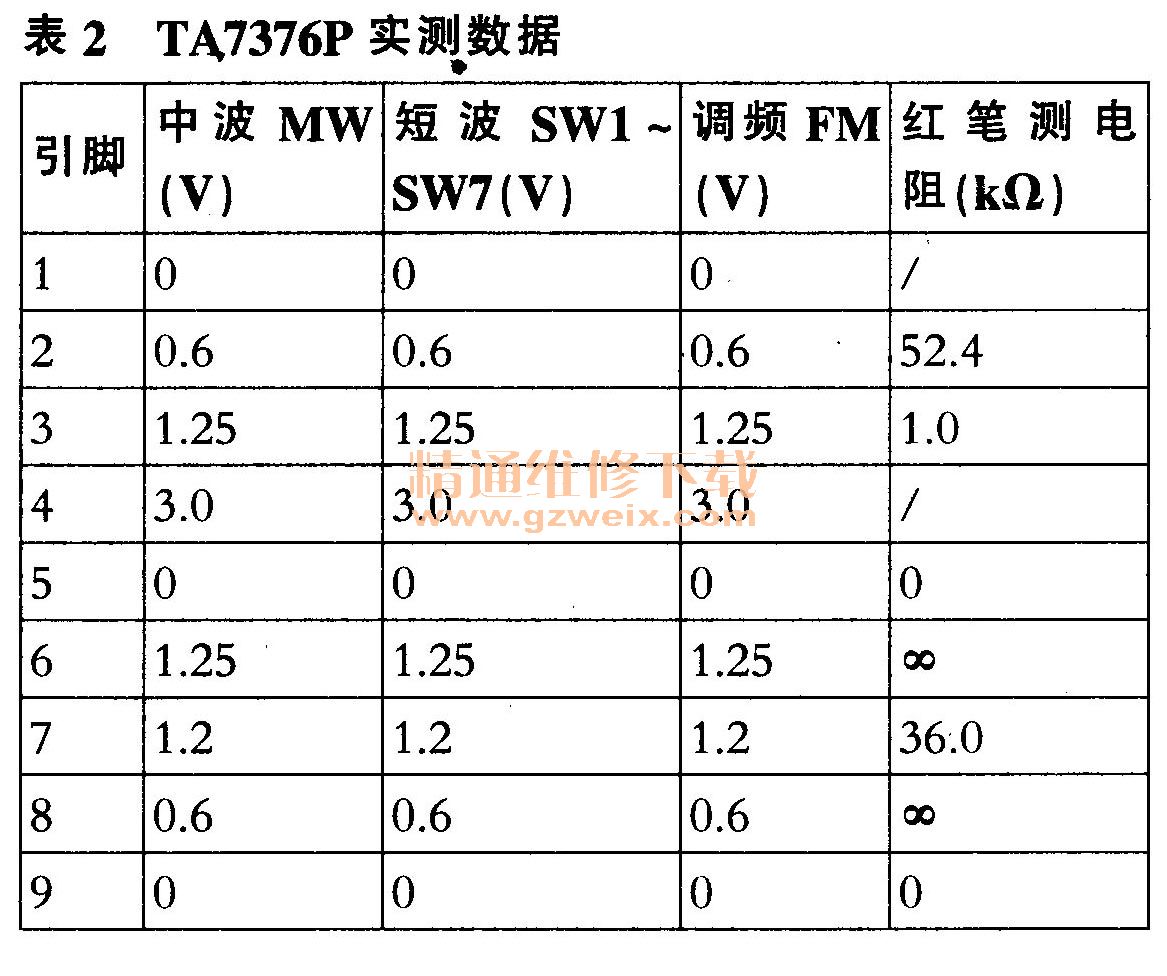

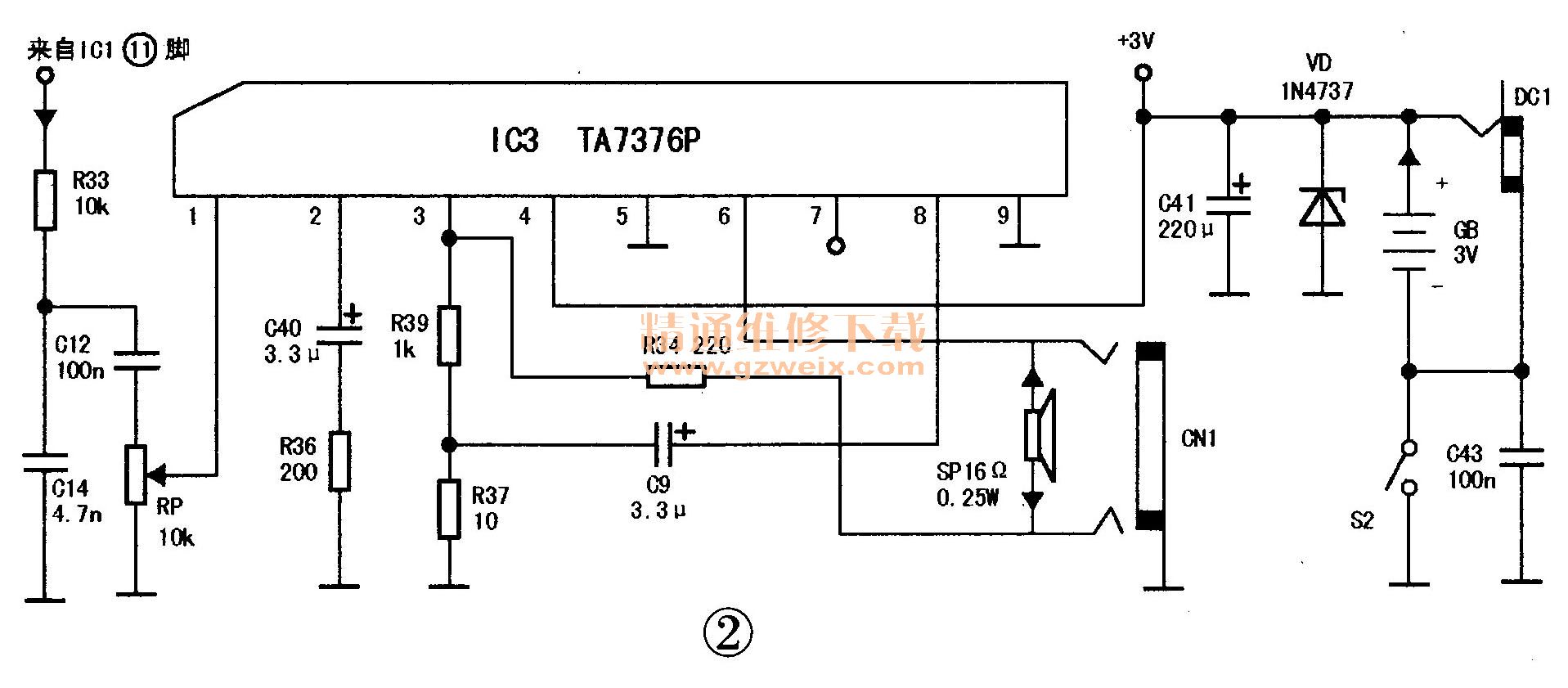

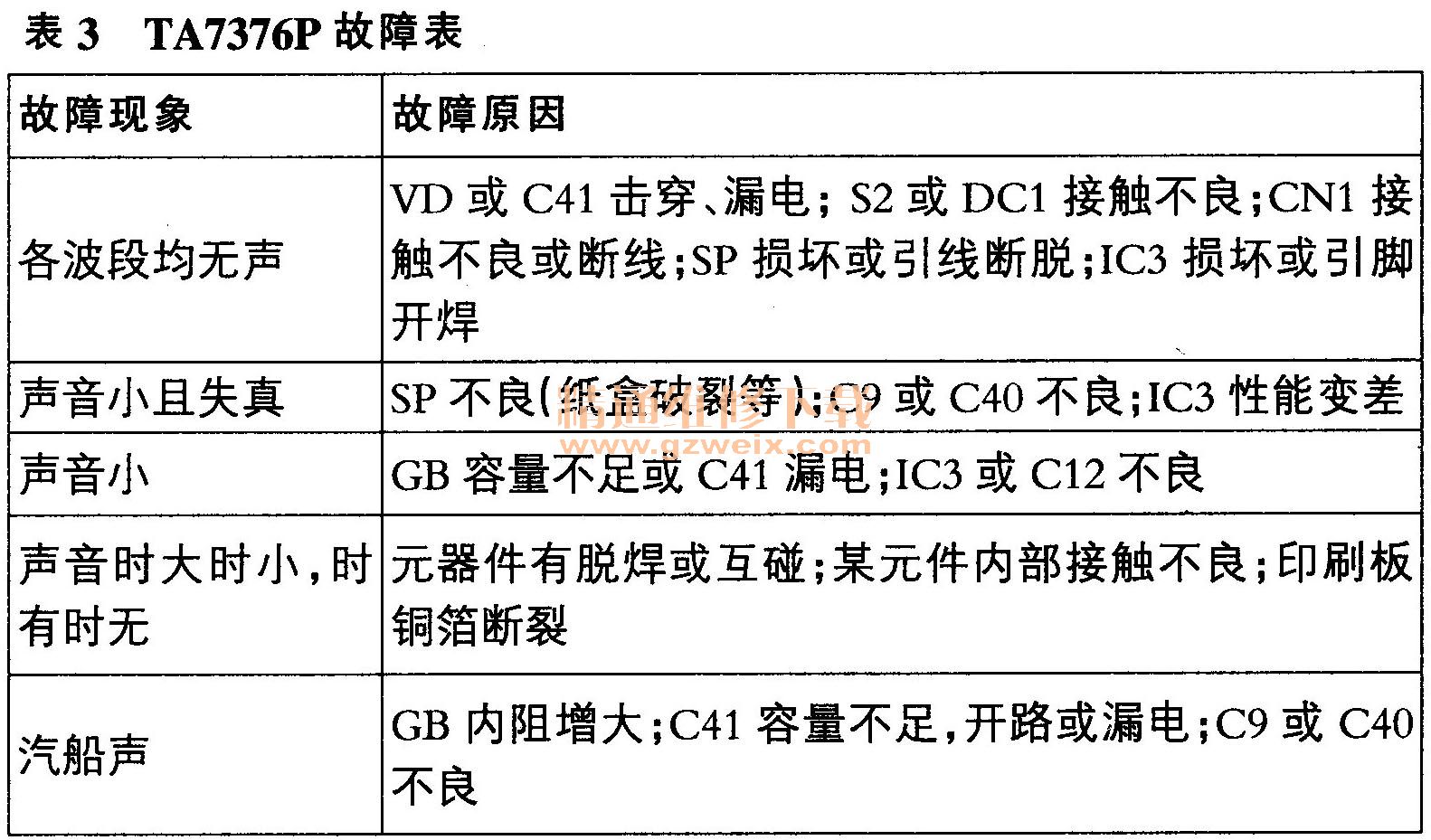

    德生R-9701收音机另一种版本音频功放采用TA7376P，根据实物绘制的原理电路如图2所示。表2为TA7376P实测维修数据，表3为常见故障表，具体故障检修实例不再一一列举了。
