一台海信KF-R-3601 GW/BP型变频空调器，该机接通电源开机后，室外机不能启动。

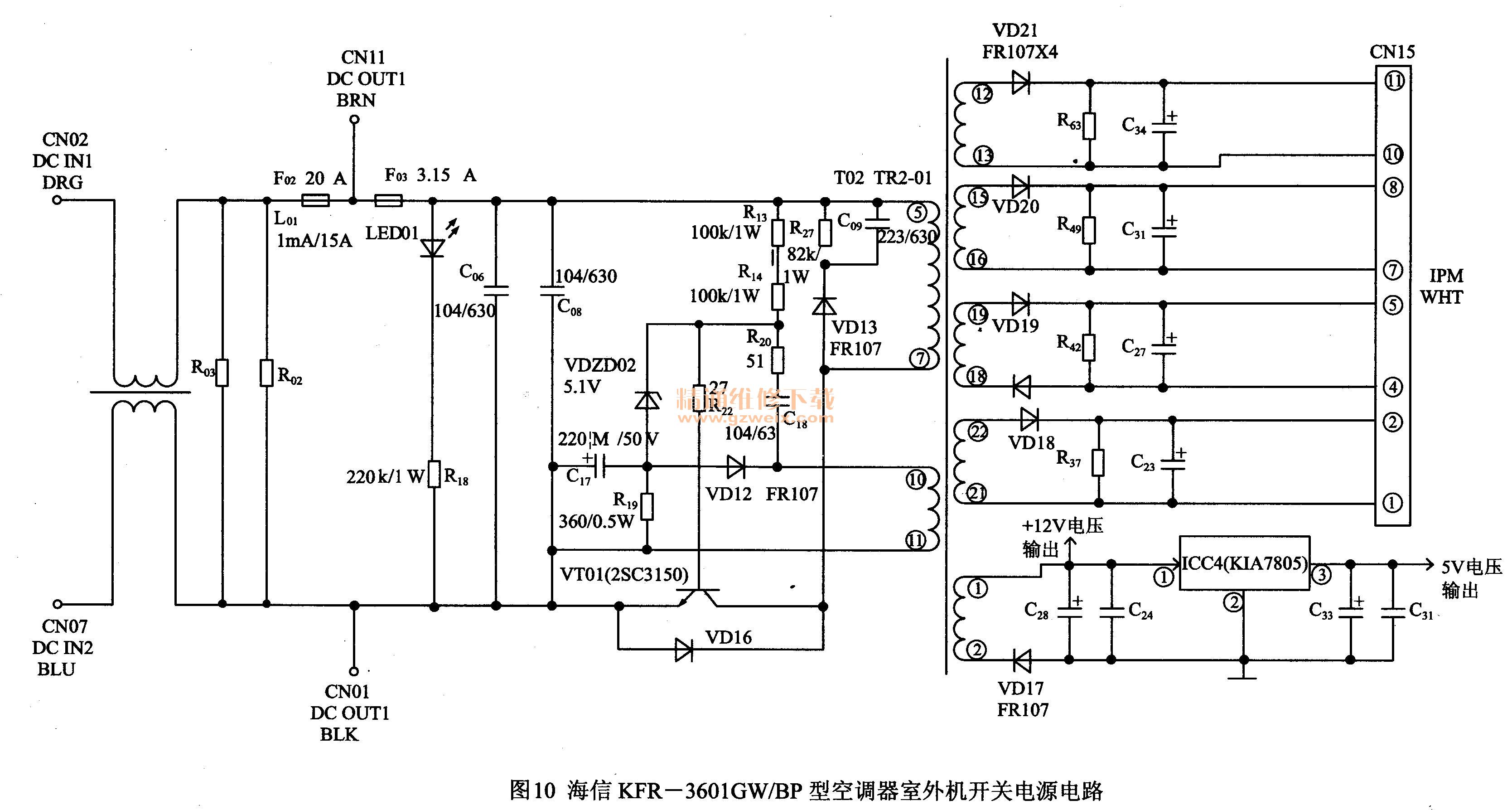

    故障分析：该空调器室内机、室外机均有各自的微电脑控制电路，室外机不能启动，排除室内与室外机之间的通信不良故障后，故障多出在室外机控制电路中，可从该电路的供电是否正常入手进行检测。海信KFR- 3601 GWBP型变频空调器室外机开关电源电路如图10所示。

故障检修：
（1）先检查室内机与室外机间的通信电路连接线未发现异常。
（2）拆开室外机的机壳，用万用表测得室外机进线处的（CN02与CN07两端）300V左右直流电压基本正常。但检测IPM功率模块无电压输出，且故障指示灯也不亮。由于室内机有信号提供给室外机，所以初步判断室外机的微电脑IC02芯片未工作。
    （3）对室外机控制基板上的电源电路进行检测，结果发现稳压集成电路IC04
  （KIA7805）的输出端没有电压输出，再测其输入端也无12V电压输入。由此判断开关电源电路未工作。
      （4）检测开关电源电路。结果发现开关管VT01 （2SC3150 ）己损坏。换一只同型号新管后，室外机启动正常，故障排除。
    提示：
由于开关管VT01损坏，使室外机控制电路无法工作，从而导致了上述故障。
