枕形失真的原因是荧光屏面的曲率半径中心与电子束的偏转中心并非同一点，加之荧光屏面的曲率半径远大于电子束偏转半径。

    由于行扫描幅度与行扫描电流大小成正比，所以可以用场频抛物波调制行频锯齿波电流，即在光栅中心（行扫描幅度较小的部分）对应较大的行扫描电流，而光栅左右（行扫描幅度较大的部分）对应较小的行扫描电流，从而校正光栅水平方向（也称东西）的枕形失真。因25英寸以下彩电可通过显像管偏转线圈的绕制方法来校正水平枕形失真，而大屏幕彩电无法用偏转线圈来校正水平方向的枕形失真，所以在大屏幕彩电中，都设有东西枕形失真校正电路。由于枕校电路工作在大电流甲类功率放大状态，发热量大，因而是大屏幕彩电故障多发立元件型及晶体管和IC混合型三种。由于分立元件型电路较简单，下电路之一。

    一、枕形失真校正电路的分类
    枕形失真校正电路结构有纯IC型、分立元件型及晶体管和IC混合型三种。由于分立元件型电路较简单，下面仅对其余两种进行介绍。

    在纯IC型中，TDA8145是用得最广的枕形校正专用IC，应用电路如图1所示，其工作原理如下：

    场锯齿波电压经Q362倒相放大后，通过R362送至IC361（TDA8145）的②脚，经IC内部放大、限幅并进行波形处理后，在其⑦脚形成上凸的场频抛物波电压，同时加至内部运放的反相输入端，与⑧脚输入的行频锯齿波电压进行比较、运算并倒相驱动后，从⑤脚输出下凹的场抛物波电压（幅度受场频抛物波电压调制的脉冲），此电压经IC361及C361的积分作用后，在C361上形成约10Vp-p的下凹的场抛物波电压，经L362加到行输出电路，对行偏转电流幅度进行调制，从而起到枕形失真校正的作用。
    R357是枕形失真校正量调节电位器，调节它实质上是改变了IC361的⑤脚输出信号反馈到⑦脚的负反馈量，也就改变了IC361的⑤脚输出的抛物波电压幅度，使校正量适中，尽可能让光栅保持不失真状态。R358为行幅调整电位器，从行输出变压器送来的行脉冲信号，经R369和D361限幅后形成18Vp-p的脉冲，经R358调节后，通过D362与C366的积分作用，形成锯齿波电压加至IC361的⑧脚，调节R358即可改变⑧脚的输入脉冲幅度，也就改变了⑤脚输出的行脉冲幅度。由于C361上的直流电压高低决定了行幅的大小，所以行幅大小受R358控制，C361上的直流电压越高，则行幅越小，反之则大。
    R356是光栅梯形失真校正电位器，调节它即可改变IC361的①脚直流电压，从而改变运放A输出的抛物波斜率，达到校正梯形失真的作用。通常，R356、R358需相互配合调整，才能使光栅保持矩形。
    从上述分析得知，电容C361上的直流电压高低决定了行幅的大小，而其上的抛物波幅度大小决定枕形失真的校正量。此电路在正常工作时C361上的直流电压在15V左右，抛物波幅度为10Vp-p。

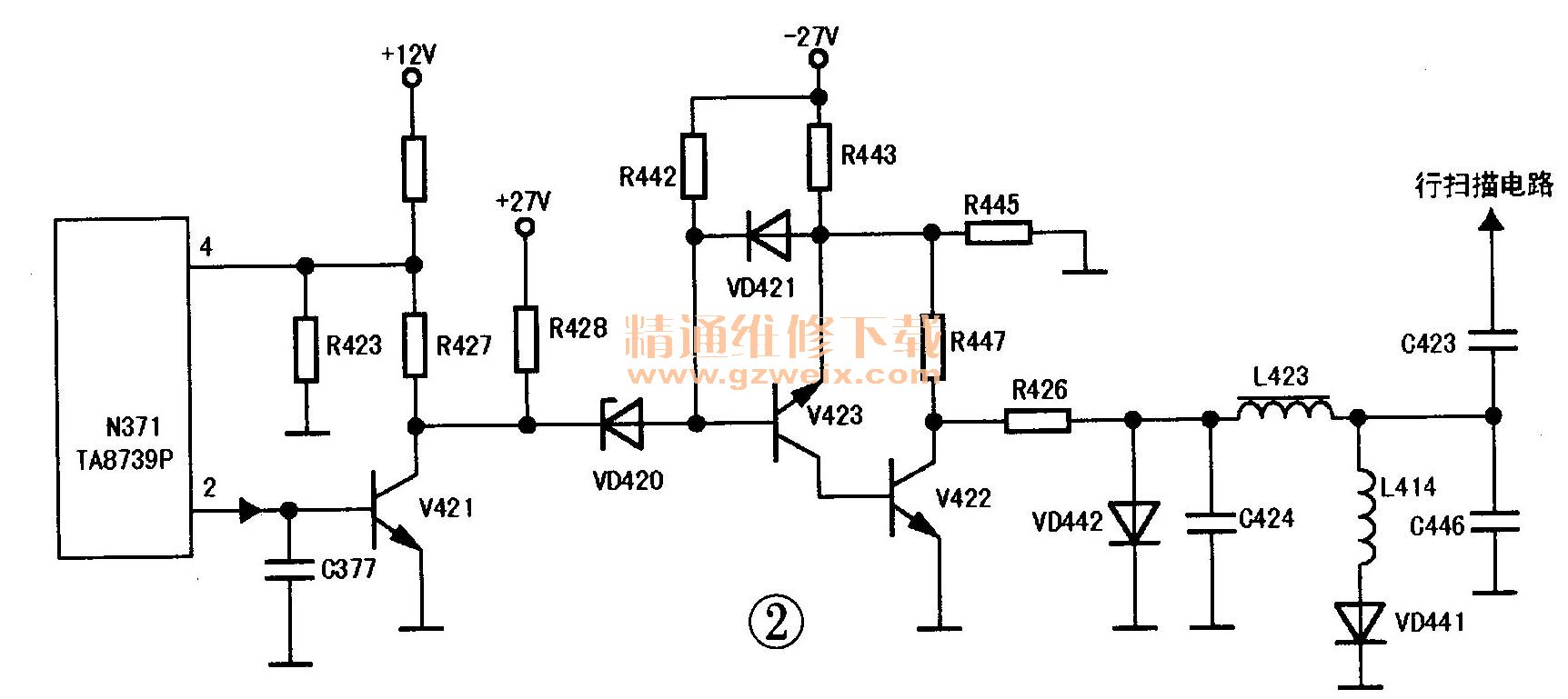

    晶体管和IC混合型是目前一种很常见的枕形校正电路，典型电路如图2所示，从N371（TA8739P）②脚输出的场频抛物波送到V421基极，放大后从集电极输出，再通过稳压管VD420进行直流电平转移后，将叠加有合适工作电压的抛物波信号送到由V423、V422复合组成的放大器基极。

    场频抛物波经V423、V422放大后，通过电阻R426加到电容C424上，再经过电感L423送到行S校正电容C423、C446的连接点上。L423的感抗对于行频相当于开路，对于场频相当于短路，因此行扫描电路对抛物波放大器V422没有影响，而C424上的场频抛物波却可以通过电感L423将行S校正电容C423上的电压调制成抛物波，从而使行扫描电流被场频抛物波调制，光栅的东西枕形失真得以校正。

    VD441为调制二极管，所以此类型的枕形校电路也被称为二极管调制型（DDD）枕校正电路。从V421的集电极取出一路信号，作为枕校反馈取样信号，送到N371的④脚（内部放大器的反相输入端），以改善场频抛物波形，并稳定其直流电压工作点。

    二、枕形失真故障分析
    故障现象1：在DDD型水平枕校电路中，行幅不正常，同时伴有枕形失真。
    分析检修：光栅的行幅大小是由枕校电容两端电压高低决定的，而枕校电容上的电压是由场抛物波的变化而引起的。先调整行幅电位器，如果行幅有变化（但达不到理想状态），说明枕校电容两端电压能够发生变化，场频抛物波电路基本能够工作，故障点在抛物波放大的偏置电路或行输出电路中；如果调节时行幅不变，那么故障应是由枕校电路引起的。
    在I℃总线控制的枕校电路中，当行幅不正常时，改变I2C总线中H-WID项数据大小，若行幅能够发生变化，说明场频抛物波功放电路基本正常，I2C总线控制也正常，这时除了考虑场频抛物波异常外，还应考虑行输出电路的工作情况。
    在调节H -WID项数据大小时，若行幅没有变化，则说明故障是由枕校电路引起的。行幅的调整是通过H-WID项数据改变场频抛物波功放管的工作状态来实现的，所以在改变H-WID项数据大小时，测量场频抛物波功放管的基极电压，如果能够在一定范围内正常变化，说明场频抛物波控制信号正常，故障出在行输出电路，具体原因为行偏转线圈、行逆程电容、S校正电容、行线性校正电感或行输出变压器不良等。
    若测得场频抛物波功放管基极电压不能正常变化，则说明抛物波控制信号有问题，故障则出在枕校电路，常见原因为I2C总线控制电路以及场频抛物波激励信号控制电路异常。
    因行扫描电路决定行幅的大小，而枕校电路起到修正行幅及枕形失真的作用，所以在检修行幅异常，且枕形失真的故障时，可以断开枕校电阻看行幅的变化情况。如果断开枕校电阻后，故障现象没有变化，说明行偏转线圈上没有得到场频抛物波调制信号，故障一般出在枕校电路，应重点检查场频抛物波功放电路，多是功放偏置电路、供电电路或功放管出现问题。如果断开枕校电阻后，行幅、枕形失真现象有变化，说明行偏转线圈上已经得到了场频抛物波调制信号，检查重点应转移到行扫描电路。
    在发现场频抛物波功放管损坏后，应该继续检查其损坏的原因，如行偏转线圈是否短路等，否则换上新校正管后易再次损坏。场抛物波功率输出电路故障，一般多是枕校二极管、枕校电容、枕校电感损坏，或串联在这个回路中的电阻开路，电路板断裂等。

    故障现象2：行幅正常，仅枕形失真。
    分析检修：行幅正常说明场抛物波功放电路工作正常，这时可先调节枕校电位器或者调整I2C总线中H-WID项数据，如果枕形失真现象有改变，但始终不能调至正常，这说明故障在枕形校正电路或枕校信号传输电路中。枕校控制电路故障一般是枕校电位器不良，或IZC总线数据错误。枕校信号传输电路是指枕校控制电路至场频抛物波放大电路之间的电路，其故障原因一般是阻容元件或放大电路不良。

    当怀疑枕校控制电路或者枕校信号传输电路存在问题时，首先要检查场频锯齿波输入电路，并重点检查场频锯齿电压的取样电阻，此元件的故障率比较高，同时也应重点检查场频抛物波形成电路中。其中，积分电阻开路或积分电容容量减小较为常见。

    彩电工作在不同场频时，为了正常显示不同制式下的图像信号（采用这种调制方式的电路称为50Hz/60Hz枕校转换电路），经常采用改变场频锯齿波幅度的方法来校正光栅的枕形失真。CPU输出50Hz/60Hz切换信号，控制转换电路的导通与截止，使场频抛物波幅度在不同制式下有所不同，以达到自动校正枕形失真的目的。当怀疑行幅正常而枕形失真故障是由50Hz/60Hz枕校转换电路引起时，可以先切换其工作状态，看故障现象有无变化。
