一台海信KFR-3601 GW/BP型变频空调器，该接通电源开机后，室内机一切正常，室外机的压缩机一启动即自动保护，但风扇电动机正常。
    故障分析：根据该机故障现象，室外压缩机能启动则说明控制电路部分基本正常，其故障部位出在保护电路或是传感器电路中。
    故障检修：
    （1）打开室外机的机壳，用万用表测量传感器相关电路均正常。

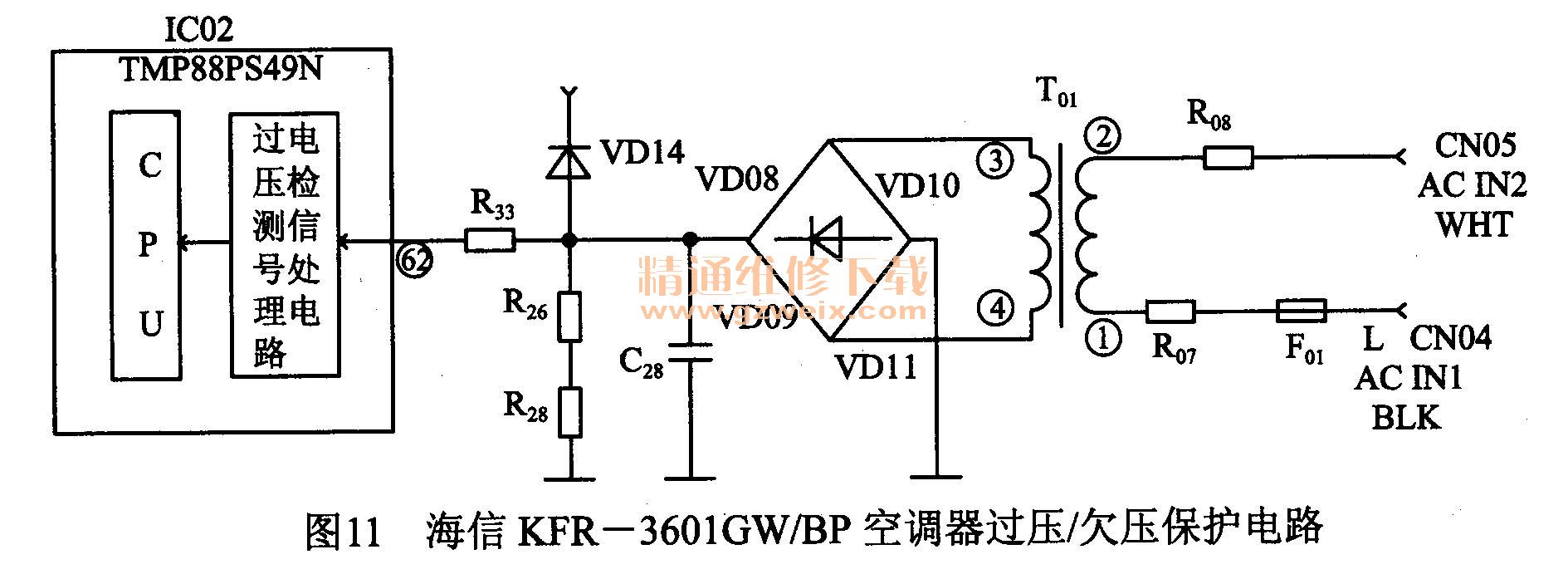

    （2）对各保护电路进行检测，当测量欠压保护电路的电阻器R26 （51k/1 W）时，发现该电阻器己开路。其空调器的过压／欠压保护电路如图11所示。

（3）用一只同规格新的电阻器焊上后，一切恢复正常，故障排除。

    提示：
    该空调器室外机过压／欠压保护电路由VD08～VD11、C28、R26、R28、R33以及IC026脚等组成。当继电器KA01得电吸合后，ACIN1、ACIN2两端上的220V交流电压加至变压器T01的①脚和②脚上，T01③脚和④脚两端有交流低电压输出，经VD08～VD11组成的桥式整流电路整流，再经C28滤波，输出一个随交流市电变化的直流电压，提供给IC02）脚进行检测。当R26开路以后，IC02检测到的电压过低而自动保护停机，从而导致了上述故障。
