一台海信KFR-4001 GW/BP型变频空调器，据用户介绍，该空调器接通电源开机后，室内机可以正常工作，但室外机始终不工作。

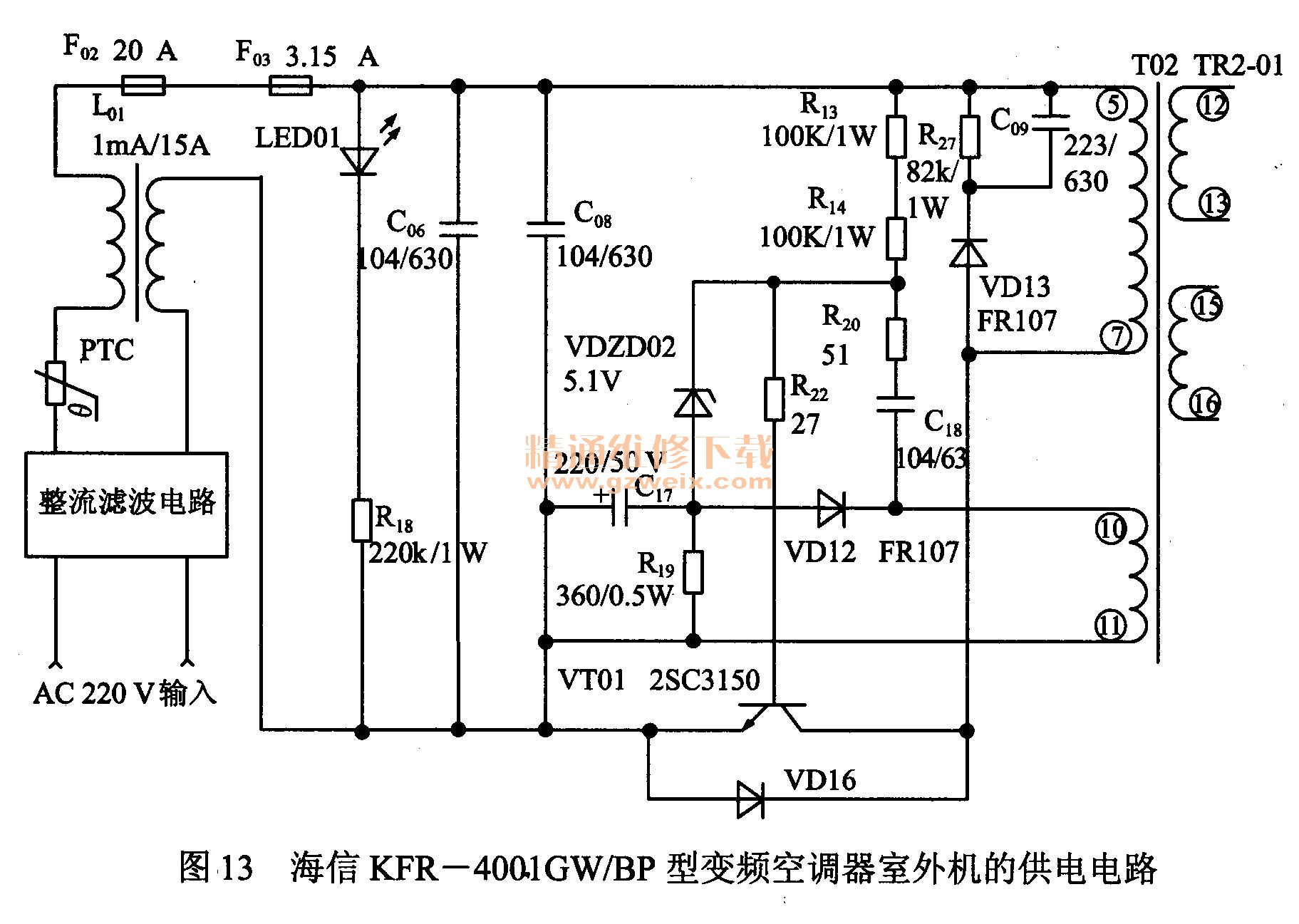

    故障分析：海信KFR-4001 GWBP型变频空调器室外机采用开关电源作为供电电路，室外机不能工作，应先对该电路进行检测。为了使检修顺利进行，根据海信KFR-4501 GWBP型变频空调器室外机的印制电路板画出的供电电路如图13所示。为了确定故障的部位，又接通电源对故障空调器进行检查，发现室外机的电源指示灯 LED01不亮。由此怀疑整流滤波之后的电路可能有短路。

检修方法：在断开交流220V电源的情况下，先对室外机电源电路中的各个元器件的外观以及焊接情况进行检查，未发现有明显的损坏现象。
1．判断故障的大概部位
    （1）接通电源开机后，测量输入到室外机的220V交流电压基本正常，用手摸PTC热敏电阻器发热严重，由此怀疑开关管VT01可能已经击穿或功率模块有短路处。
    （2）断开室外机的220V交流电源，用万用表电阻挡测量C06电容器两端的直流电阻值近于0Ω。
    （3）为了快速确定短路点，拔下连接在F02熔断器之后与C06电容器下端（通过接插件进行连接）的功率模块的P、N线，再测量C06电容器两端的直流电阻仍近于0Ω。由此怀疑开关管VT01可能己经击穿，应进一步对其进行检测。
2．检查开关管
      （1）拆下VT01开关管进行检测，发现其己经击穿短路。用一只新的2SC3450型开关管换上后，接通电源开机，室外机仍然不能工作。且发现新换的开关管严重发热，迅速关机，检查新换的开关管又被击穿。
    （2）根据经验，与开关变压器初级绕组并联的尖峰脉冲抑制电路如果失去作用会导致开关管损坏。故进一步又对该电路中的R27、C09、VD13等元器件以及开关变压器T02的⑤～⑦脚间绕组进行检测，均未发现异常。致使检修陷入了困境。
    （3）静下心来经过仔细地分析，考虑到上述新换上的开关管在击穿时有严重发热的这一特征，估计开关管在未损坏之前可能一直处于导通状态，从而导致了过流发热而损坏，很可能与开关变压器的反馈回路有关，应进一步对该电路进行检查。

    3．检查反馈回路
    开关变压器的反馈回路主要由其⑩～11脚间的反馈绕组、C18、R20、R22、R19、C17等组成。由于这部分电路元件较少，故逐一将它们的一只引脚从电路上拆下进行测量，结果发现C17电容器的充放电能力很小，近于失效。
    4．故障处理
    用一只新的220μF/50V电解电容器和一只2SC3150型开关管换上、确认无误后，接通电源试机，室外机工作恢复正常，故障排除。
    提示
    C17电容器在电路中的作用是为开关管VT01提供一个负脉冲信号使VT01能准时可靠地关断，以实现开关电路的循环振荡工作过程。当其充放电能力很小近于失效后，由于负脉冲信号的幅度不能满足开关管VT01的截止关断要求，故而使VT01开关管一工作就始终处于导通状态而过流发热损坏，从而造成了上述故障现象。
    必须注意的是：当发现VT01击穿损坏在重换新的配件之前，一定要对开关变压器T02初级⑤～⑦脚绕组进行一次检查，正常情况下该绕组的电阻值为5Ω。如果该绕组出现局部短路现象，则重换的开关管会再次被击穿，这一点千万要注意到，以免造成不必要的损失。
