客户来电咨询一台格力柜机，诉说故障为有时能开机，但制冷一段时间后说不定什么时候就自动停机，连显示窗都变成黑屏；有时不能开机，显示窗黑屏，按“开／关”键无任何反应；有时开机室内风扇转动，但室外机不启动工作，显示窗显示的温度数字不变。
    听到客户说的这些现象后，决定到现场看看情况。来到客户店里，看清格力空调的型号是KFR-50LW/K。合上控制空调电源的空气开关，空调的蜂鸣器“嘀”的响了声，按一下空调板上的“开／关”键，空调无“嘀”声，显示窗黑屏。连按数下“开／关”键，空调仍无反应。将空气开关分闸，然后再将空气开关合闸，空调的蜂呜器又“嘀”了声。再按空调柜上的“开／关”键，空调仍无反应，显示窗仍是黑屏，又接连按几下“开／关”键，只听空调柜上的蜂鸣器“嘀”的响了声，空调柜上的显示窗亮了，指示灯显示在“自动”模式，室内风机正常转起来。但过了约二十分钟，室外机不启动工作，按柜机上的“模式”键，将空调定在“制冷”模式，温度下调至26℃（当前室内外温度为32℃），又过了约十分钟，室外机仍不工作，只得按“开／关”键，室内风机停转后将空气开关分闸，给空调断电进行初步检查。
    根据故障现象，检查压缩机的50μF启动电容充放电正常，压缩机的运行绕组1.5Ω、启动绕组2.8Ω的阻值正常，压力检测电路的高压开关及插头、插座、连线正常，控制压缩机，外风机的接触器、继电器正常，室内、外的管温、室温传感器的阻值正常，试压三通截止阀加氟处的顶针处，有氟喷出。
    初步检查没发现问题，决定带电检测一些数据再作判断。把空气开关再次合闸，听见蜂鸣器发出“嘀”声，检查交流电压215V，强电板上的12V，5V电压正常，各传感器输出端通往CPU结点的电压在2.2V～2.5V之间，也正常。按空调柜上的“开／关”键，蜂鸣器不响，显示窗、指示灯都不亮，又连按数次“开／关”键，空调仍无反应，看样子空调已“死”机。单片机、显示窗、按键板装在一块板上，位于柜的上端，不像强电板装在柜的底端好检查，把上端面板取掉后还要取单片机板背后的泡沫保护层。现场空间小，顾客又在做生意，员工们在空调周围时而拿取货物，我怕空调拆开后许多带电线都暴露在外，电伤行人。征得客户同意后，把强电板和单片机显示板取回修理部检修。
    回到修理部，在强电板上为压缩机接触器线圈供电的小继电器的常开触头处焊上5W小灯泡，将为外风机供电的继电器的常开触头上也焊好5W小灯泡，以便通过观察灯的亮、灭来判断假的“压缩机、外风机”是否得电工作。焊好灯泡后，再在强电板的220V进端L、N点处理好带插头的电源线，即可对强电板和显示板通电检修了。
    将强电板的电源插头插入插座，蜂鸣器“嘀”响了声，按显示板上“开／关”键，显示窗和指示灯不亮，蜂鸣器也不响，用万用表检测强电板上的12V、5V电压正常，检测显示板上室内、外管温、室温传感器的出端电压在2.2V～2.5V之间，说明传感器电路无故障，而晶振和复位电路出故障的可能性极小（因为插强电板的电源插头时蜂鸣器有“嘀”声），那是什么原因导致空调死机、黑屏呢？

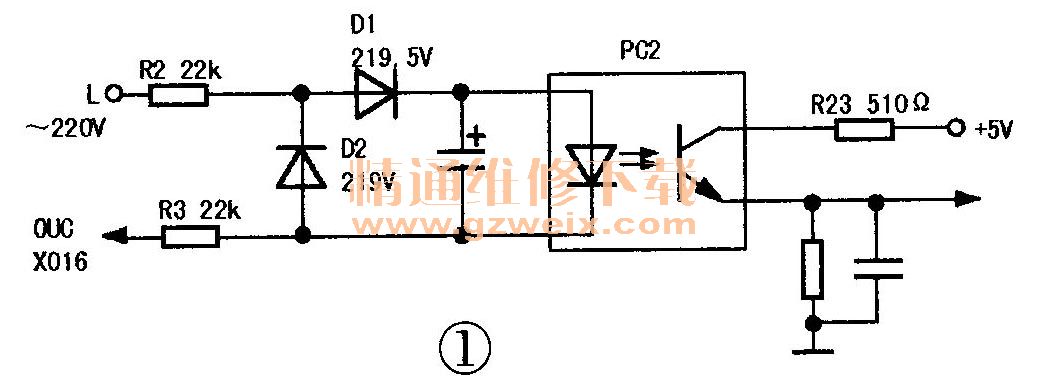

    先将注意力放在易出故障的压力检测电路上，拔掉强电板的电源插头，对怀疑的压力检测电路上的元件脱焊检测，见图1，用MF47型万用表，拨在R×10挡，黑表笔接光耦PC2内发光二极管正极，红表笔接发光二极管负极，阻值约800Ω，再用一块MF47型万用表，挡位拨在R×1k，黑表笔接光耦内集电极，红表笔接光耦内发射极，有100kfl波动的阻值，并且时有时无，估计光耦性能已变，脱焊检测其他元件，当检测到R3时，发现R3被电烙铁加热后，阻值逐渐变为标称值22kΩ，但电烙铁离开，R3降到常温后，电阻值变为无穷大。继续检查其他元件，没有发现故障元件。换掉R3和光耦PC2，以为故障排除，谁知通电后故障依旧，接通电源瞬间蜂鸣器“嘀”一声响，再按“开／关”键无任何反应，显示窗黑屏。

    是不是还有隐藏的故障元件没查？又把电脑显示板和强电板上怀疑的元件查了一遍，对怀疑的大功率元件的引脚无论有无“隐”圈都进行补焊，补焊完后再次插好强电板电源，只听蜂鸣器“嘀”的一声，按“开／关”键，还是无反应，显示窗黑屏。拔掉电源插头，决定第二天再检修。但想到从上午修到半夜还没修好，又觉得不甘心，再者这台空调检修耽误了一天时间，还有另外几台空调等着修，电视机也没修，顾客已来几次电话催修，感到心理压力很大。鬼使神差，我把强电板的插头又插入了电源插座，听到蜂鸣器“嘀”的一声，我顺手按了下电脑板的“开／关”键，“嘀”的一声，显示窗亮了，显示代码“El"，这真是给了我一点惊喜！又试着按了下“开／关”键，显示窗黑屏、关机了，再按“开／关”键，显示窗还是黑屏，又死机了，奇怪！仔细回想开机过程，原来是插上电源插头，听到蜂鸣器响后，要马上按“开／关”键，显示窗亮后显示“E1”，否则就会死机黑屏。回想清楚后，马上试验，几次结果与我回想的一样。
    “E1”是高压保护代码。奇怪的是压力保护电路的故障元件已替换，又未连接制冷系统的管路试机，怎么会高压保护呢……想着想着，豁然开朗，原来是自己疏忽大意，犯了检修错误，我把强电板和电脑显示板从空调柜机上拆下来带回修理部“摘板检修”，就断开了强电板、电脑显示板与室内、外机的连线，而在强电源上与室外机连接时高压保护反馈线也被断开，高压保护反馈线在强电板上引出点的编号为X016，它从强电板引出后经过高压开关P接在室外机内控制压缩机启、停的接触器的线圈上，并和线圈匝端共同接在N线上，见图2。
