一台华凌BCD-182WE型无霜冰箱，冷冻室微冷，冷藏室不凉，制冷效果差。

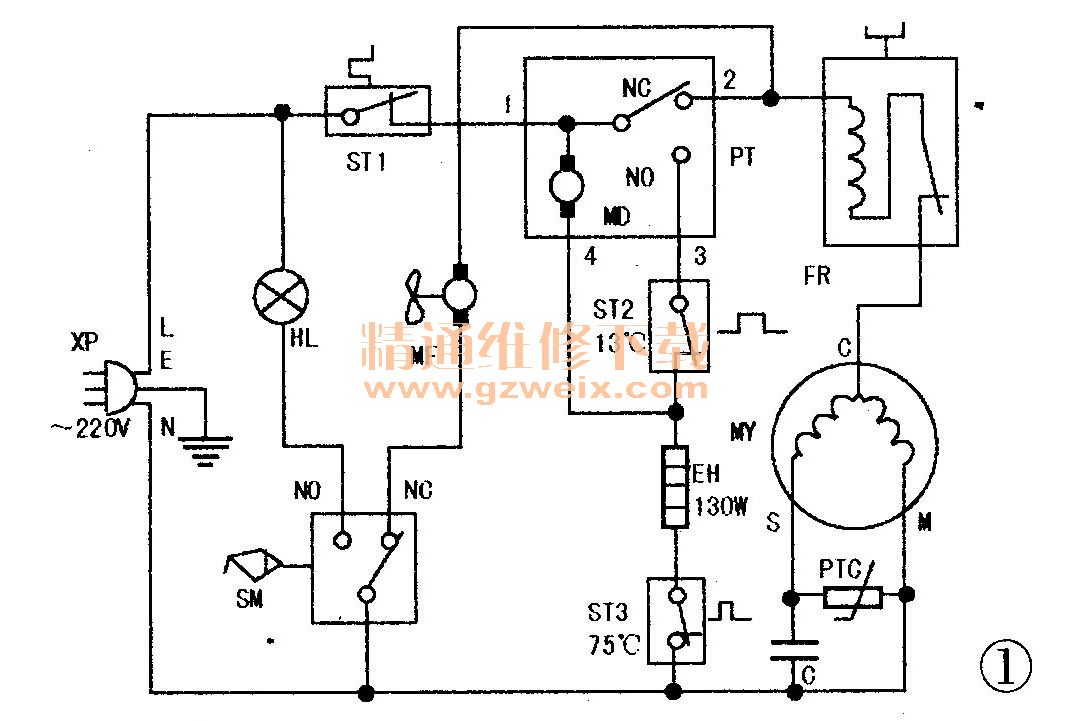

    除霜原理：该型冰箱控制电路原理见图1。插上电源插头XP，220V市电被引入冰箱电路，经制冷温控器ST1加至电动定时器PT①脚，PT也称除霜定时器，由一只微型同步电机MD和一组转换开关构成。EH为130W（直流电阻约370Ω左右）玻璃管除霜加热器，ST2为13℃除霜温控器，ST3为75℃除霜超热保护温控器。由于定时器PT驱动电机MD绕组电阻很大，约7.6kΩ左右，市电经MD，EH，ST3（常闭触点阻值为0Ω）形成回路，EH电阻小所分电压约10V，MD两端电压约210V ，所以MD驱动凸转机构转动，此时PT①、②脚接通，压缩机电机MY经过载保护器FR得电转动制冷，经过约8小时制冷工作，MD驱动凸轮机构使PT的①、②脚断开，压缩机MY失电停止制冷；与此同时，凸轮使PT①、③脚接通，将除霜温控器ST2的常闭触点并接在MD两端，MD绕组被ST2短路而停止转动。这时市电经ST1、PT①和③脚、ST2、ST3加至EH两端，使其开始加热除霜。正常情况下，除霜工作无时间限制，只有除霜温度达到设定值13℃时，ST2触点自动断开加热器EH电源，使其失电停止加热。由于ST2断开后解除了MD绕组短路状态，MD与EH分压获得210V市电（见前述）后又开始驱动凸轮机构转动，大约再过2-10分钟，当凸部转过去时，PT①、③脚切断，①、②脚重新接通，又重复进行新一轮8小时循环制冷和除霜过程。当制冷温度下降到5℃左右时，ST2触点自动复位闭合，为下一次除霜做好准备工作。

    图1中，SM是门控开关，冰箱门打开时箱内照明灯HL亮，SM关闭且制冷状态时风扇电机MF转动。FR是电流型压缩机过载保护器，C为压缩机电机启动电容，PTO正温度系数热敏电阻）为电机启动器。
    检修过程：检查发现压缩机正在运转，冷冻室本应无霜，但其背板却结满了霜。由于蒸发器紧靠冷冻室，所以冷冻室有微冷，但冷藏室不凉，手按门开关SM，风机MF转动正常，用户反映，前一个月共修过三次，每次现象都是制冷效果差，每次都是更换玻璃除霜加热器，当时是正常了，但过5-7天又不制冷。
    拔下冰箱电源插头，用热吹风人工为冷冻室背板除霜。除霜后取下背板，发现蒸发器结满了霜，蒸发器翅片被霜堵塞，导致冷气无法正常循环，进而不制冷。再次用电热吹风机对蒸发器进行除霜后，检查发现除霜加热器已烧断损坏。
    原因分析：为什么会屡烧玻璃除霜加热器呢？根据该冰箱除霜原理和检修经验，主要原因有：
    （1）安装不正确。安装玻璃除霜加热器时，要把加热管卡在蒸发器底部挡水板下面的钩槽孔内，把发热管两端耐高温橡胶钩住，使挡水板完全遮挡住发热管，避免化霜的霜水滴到发热的玻璃上，因温差造成玻璃管炸裂。
    （2）除霜温控器失灵。正常时除霜温控器在13℃时应断开，将其取下放在有水银温度计的热水杯中试验，在水温为55℃左右时温控器ST2才断开，说明ST2老化失灵。由于55℃尚未达到ST3的75℃保护动作温度，导致每次除霜时间过长，造成屡烧除霜发热器。
    （3）加热器耐压不符。常用除霜发热器有交流220V和直流156V两种，直流156V发热器用在三菱无霜冰箱和早期华凌无霜冰箱中，而且要串一只二极管对交流市电进行整流、降压处理，如将156V加热器直接用于220VV等级的电路中，会因其耐压不足而经常烧损。
    （4）加热器质量差。市场上的除霜加热器价格从几元到几十元不等，质量也参差不齐，其加热丝材质、粗细不一，外壳玻璃质量差别大，如采用劣质除霜器，损坏率要高很多。
    故障排除：换上质量好的ZME型品牌玻璃管除霜加热器（130W/220V）和双箭牌双金属片除霜温控器（13℃/2A ）ST2后，使用数月，制冷效果差故障再未发生，故障彻底排除。
