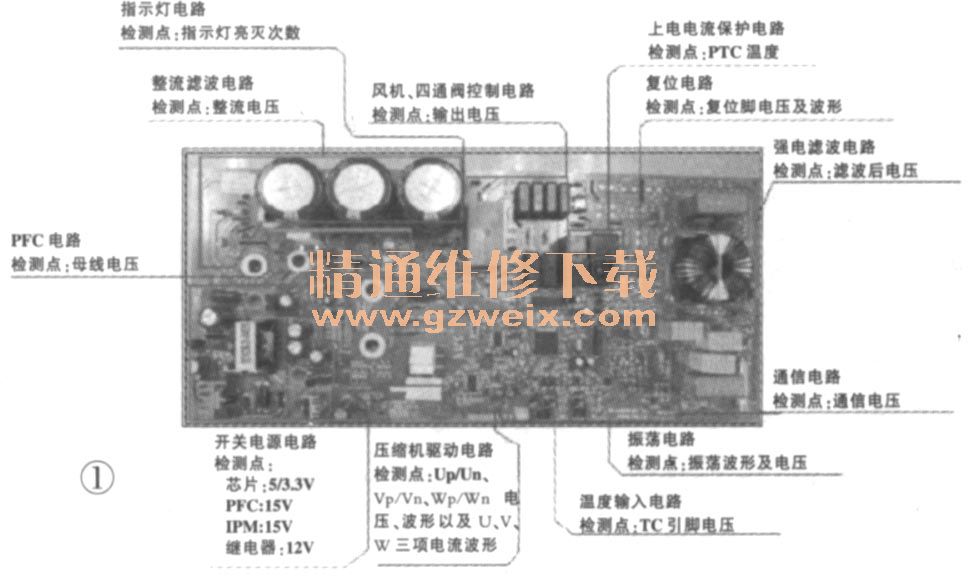

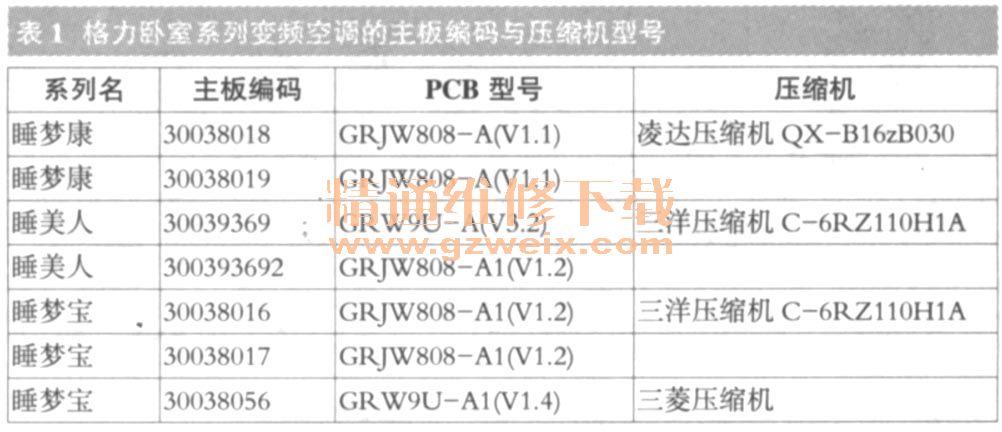

格力卧室系列变频空调主要有睡美人、睡梦宝、睡梦康等系列产品，这些产品均是针对卧室安静、舒适这一特点而设计，具有“四种睡眠模式”、 “20分贝超静音”等功能选择，其主板编码、压缩机型号见表1。该系列空调的常见机型有KFR-23GW/K（26541）Al -N1、KFR -26GW/K（26538）-N2、KFR-32GW/K（32538）-N2、KFR-35GW （35561）FNDa-2等，其室外机控制板的各单元电路如图1所示。



    一、室外机控制板换板须知

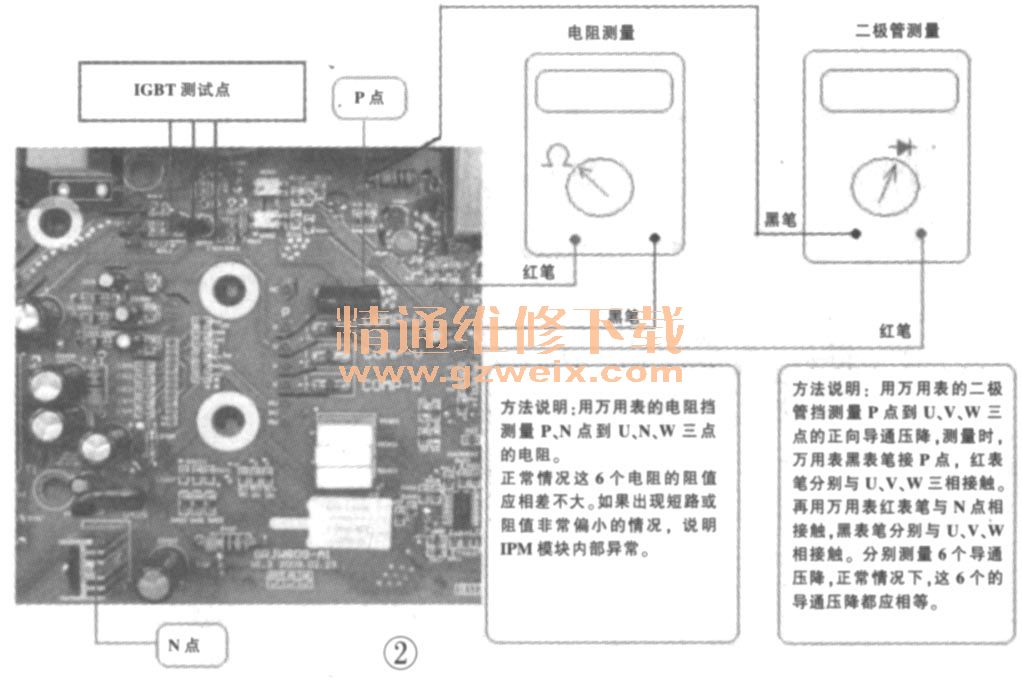

    在更换室外机控制板前，必须先进行以下测试，以确认新板基本正常：（1）测试IGBT的三个引脚中任意两脚之间有无短路现象；（2）测试直流母线的P、N端之间有无短路现象；（3）测试U、V、W与P之间，U、V、W与N之间有无短路现象，如图2所示。如在上述测试中有短路，则表明此板不能上机使用。
    由于压缩机与控制主板需对应，同系列空调的不同型号主板不能互相替换。因此，在换板前必须查清故障机的控制主板型号，选择完全一致的控制主板进行更换，不能只根据机型来判断主板型号，否则会造成控制器主板与压缩机不匹配。

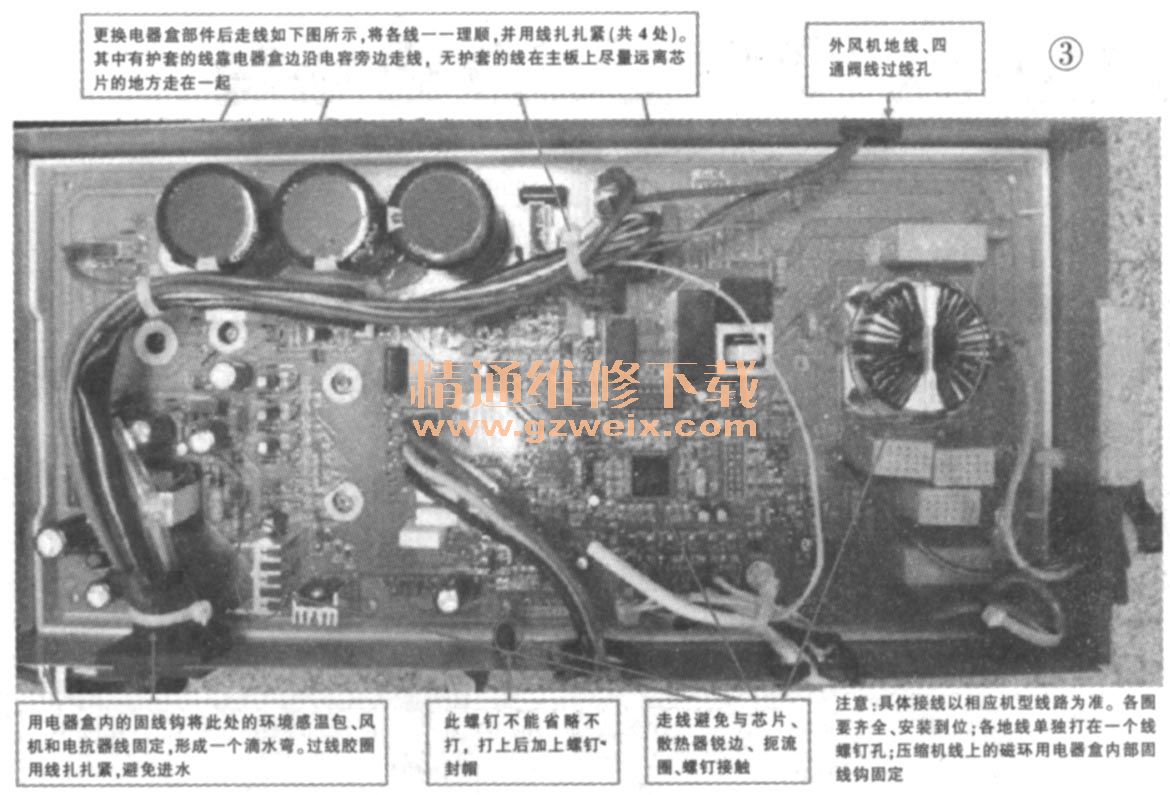

    在实际换板时，连接线不能碰铜管、四通阀体、压缩机及饭金件锐边，相关走线如图3所示。连线的两端不能拉得过紧，要留有一定的长度，以免配线因被拉过紧脱离插片、连接器或感温包套管等。线扎头留长3mm～5mm即可，防止线扎头过长摩擦盖板发出异响。各线的插头必须插到位，严禁虚插、错插、漏插。

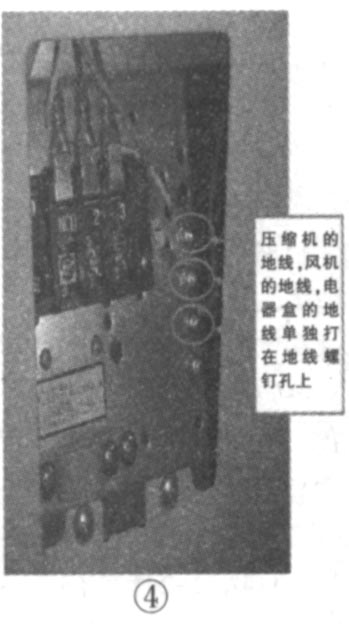

    值得一提的是，各机型的具体接线方式以相应机型的线路图为准；各胶圈要齐全，安装要到位；压缩机线上的磁环用电器盒底部的固线钩固定；压缩机、风机及电器盒的地线须单独拧在地线螺钉孔上，如图4所示，不能将这条地线拧在同一地线螺钉孔上。

    提示：更换压缩机时，须查清故障机的压缩机型号（室风机启动电容上面贴有压缩机型号标签），选择完全一致的压缩机进行更换，不能只根据机型来选择压缩机，否则易造成压缩机与系统管路及控制器的不匹配。
    若更换室外机控制板后故障依旧，这时需检查通讯线、温度传感器、电抗器、风机、压缩机、四通阀等部件是否正常。
    通讯线：检查通讯线与火线、零线是否接错，或者接线端子有无接触不良现象。如果通讯线已加长，则需检查接头处接触是否良好。
    温度传感器：测量3.3V 、15V电压对地电阻值，如果对地短路，则检查各温度传感器是否存在破损现象，外壳或者温度传感器金属头是否有打火的痕迹。
