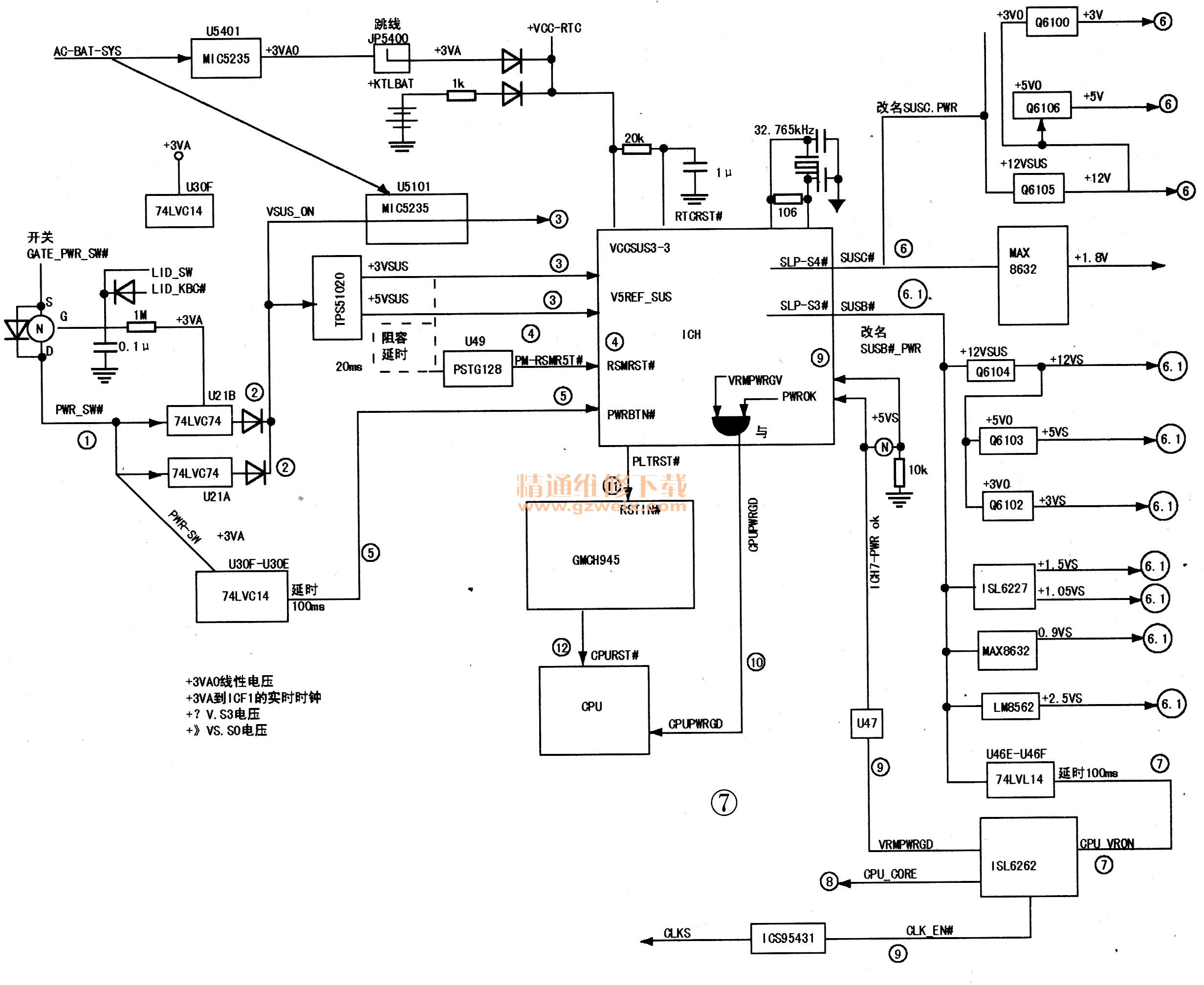

检修过程：华硕笔记本有两大不同的设计，一种是分立元件组成的开机电路，另一种就是和其他厂家一样利用单片机（即EC）电路，分立元件组成的如A8J，其电路如图7所示。

    首先介绍华硕笔记本的待机时序，本机采用的芯片是8026B，华硕笔记本的公共点叫做ac_bat_sys，公共点直接供给8206B的第6脚（VIN），这时ac_bat_sys信号会直接经过一个大电阻或者电阻分压开启⑦脚（LDO）的5V电压。跑线得知，该机8206芯片的⑤脚是空脚，所以EC的＋3va-ec信号供电是LDO信号的5V转换或者其他线性降压芯片转换而来的。＋3VA也会过二极管供到桥的VCCRTC信号，桥的晶振起振并且桥内部的两个RST信号（即RTCRST和SRTCRST信号）都要正常，EC得到供电以后会给自己的晶振两端一个压差然后晶振就会起振，随后＋3VA EC经过电阻、电容延时给EC复位，EC复位后就会发出CS＃信号选中BIOS芯片，读取BIOS里面的EC资料用来配置EC的GPIO引脚（EC必须正确配置在自己的GPIO引脚，也就是说BIOS的程序必须是正确的），这时候EC就会发出VSUS-ON信号，并且和强制关机信号FORCE_ OFF＃一同来控制ENBL信号，然后来开启待机电压、（因为FORCEes OFF＃信号这时是不起作用的，所以不用管它）。这时8206B芯片会打开＋3VSUS和＋5VSUS、＋3VSUS会过零欧电阻直接供到桥内部的VCCSUS3一信号，同时＋5VSUS会过100Ω电阻直接供到桥内部的V5REF SUS信号，与此同时8206B芯片的两路PWROK信号会产生SUS_WRGD信号送给EC，通知EC待机电压正常并且桥收到待机电压后也会返回SUSPWRDNACK信号（也就是待机电压电源好的应答信号也会给到EC通知EC桥的待机电压已经正常），这就是新的芯片组和以往的区别，这时候EC就会发出RSMRST和ACee PRESENT信号送到桥，待机时序到这里就算结束。这时候我们按下开关键的信号送到EC、EC就会发出PM PWRBTN信号给桥，桥就会返回SLP信号，笔记本就会上电开机。

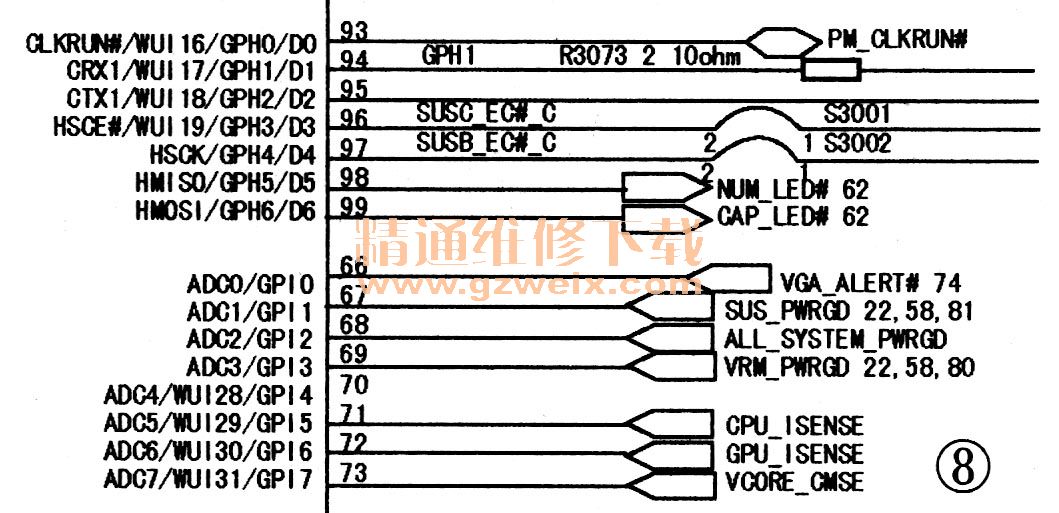

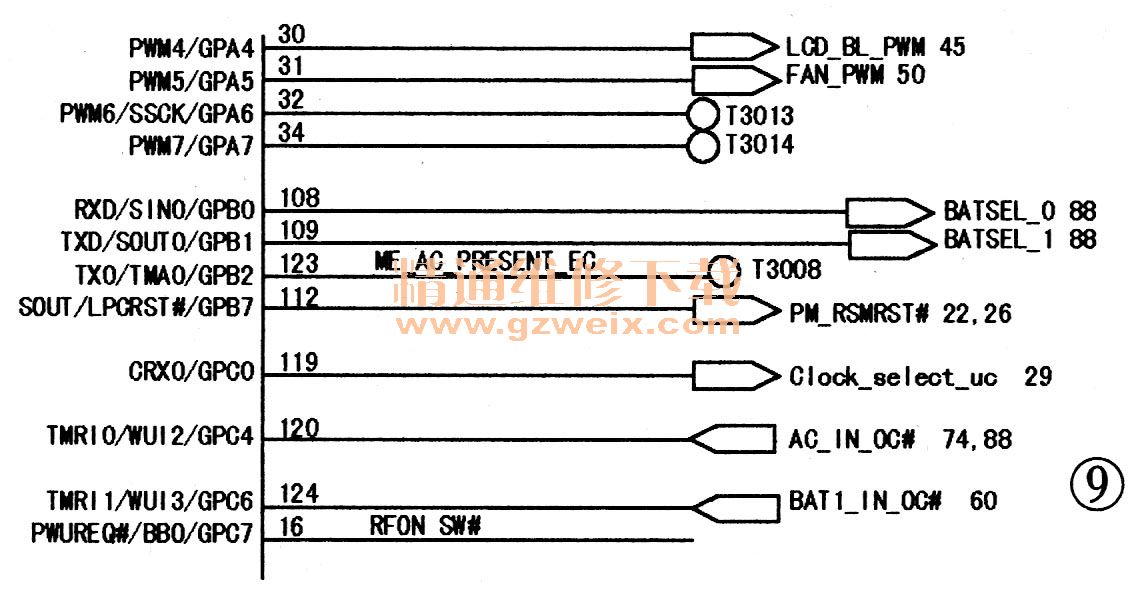

    接通电源，待机电流为0.016A、按下开机键后，电流上升为0.023A、后不再变化。拆机测量EC的供电3.3V晶振，其一端电压为 0.8V，另一端电压为1.2V，复位后3.3V电压恢复正常。接着按时序一步步进行测量，因为有待机电压，所以需要测量SUS_PWRGD信号，如图8所示，经查67脚的3.3V电压是正常的，所以继续检测RSMRST信号。如图9所示，112脚输出电压为3.3V、正常。这时需要按下开机键试试PM PWRBTN信号有没有跳变，如果有并且南桥没有返回SLP信号，那么可以排除故障在 EC芯片，问题锁定在PCH芯片。

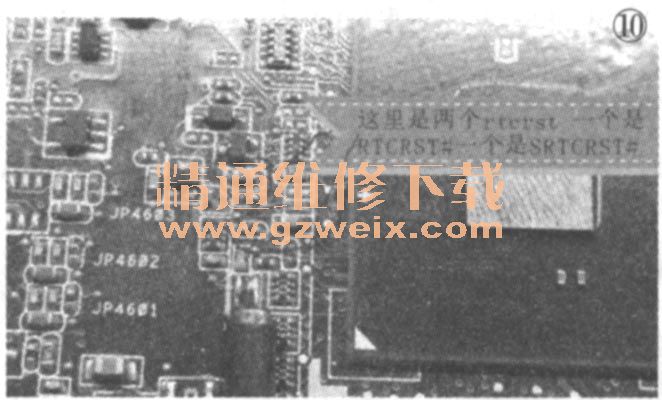

    接着直接测量PCH芯片的晶振两端电压即可判断＋3VA有没有给到桥，这个机器晶振两端电压为0.45V、0.23V，说明VCCRTC信号正常，此类故障损坏最多的还是在晶振和RTC信号复位部分，桥不能返回SLP，就是因为RTC信号复位不正常，更换如图10中所示的两个电阻后，安装还原试机，开机运行正常，故障排除。

    提示：华硕笔记本不触发的维修还需要注意两个信号，AC_IN_OC＃适配器插入检测信号（适配器状态自动打开待机电压或电池状态关闭待机电压）和LID休眠信号（合盖开关）。
