变频空调常用温度检测电路工作原理及故障分析
来源:本站整理  作者:佚名  2014-07-12 09:35:02

    在变频空调中,通常设有七种温度检测电路。检测电路中的温度传感器与取样电阻串联,对+5V电压进行分压,其分压值即为温度检测电压。
    温度传感器多为负温度系数的热敏电阻,即温度上升,阻值下降;温度下降,阻值上升。当温度变化使温度传感器阻值变化时,温度检测电压也会随之发生变化,CPU据此判断相应点的温度,并发出相应的动作指令。
    提示:在常温下,用万用表测量传感器阻值,所测阻值应与该传感器25℃时的阻值接近;若把传感器放入热水中,电阻值应减小。

    一、内盘管温度检测电路

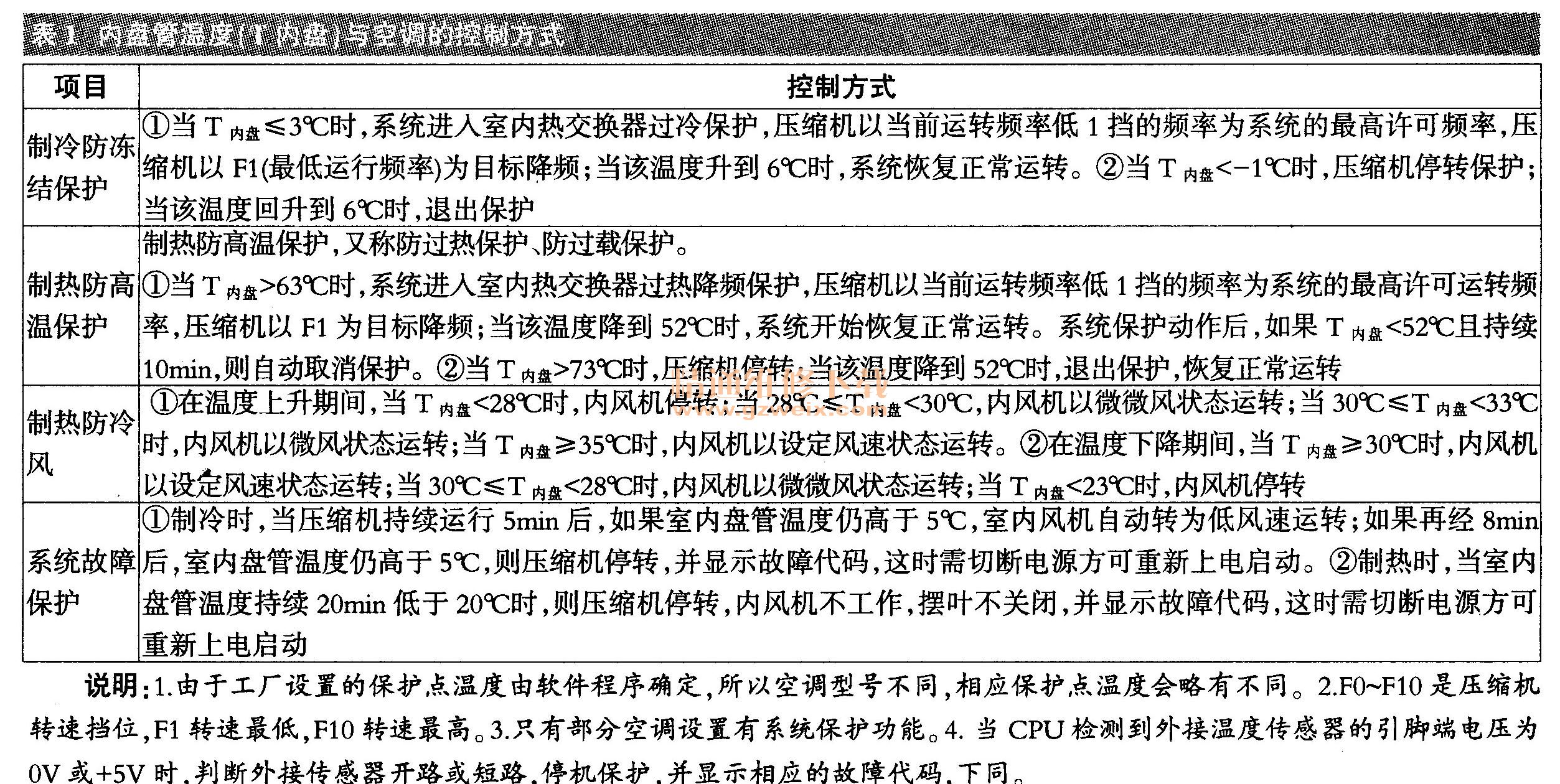

    内盘管温度即室内热交换器盘管的温度。室内管温传感器使用铜头探头,安装在室内热交换器侧面“U”形管道的专用铜筒内。内盘管温传感器通常有5kΩ/25℃,10kΩ/25℃和15kΩ/25℃三种规格,其典型应用电路如图1所示。内盘管温度与空调的控制方式见表1。

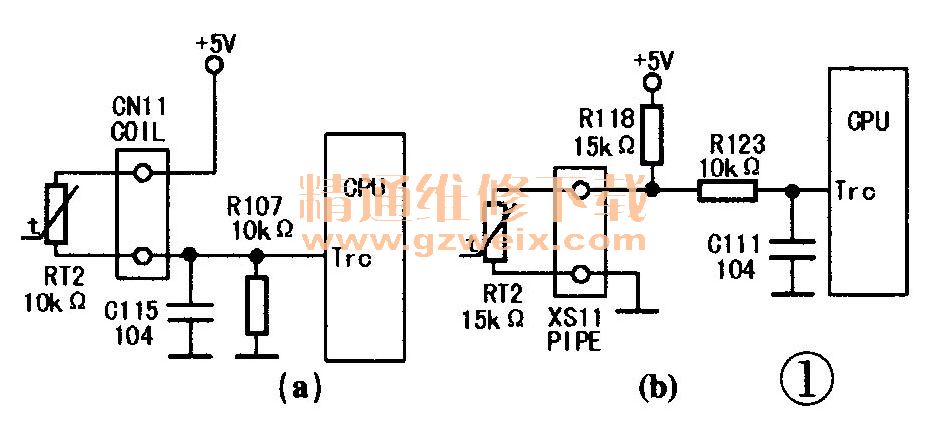

    在图1(a)中,如果室内管温上升,则RT2的阻值下降,RT2与相对应基准电阻R107对+5V分压取样,R107分得的电压变高,则CPU采集到Trc脚的电压升高,CPU根据电压值计算出对应的温度值,对空调的电控系统进行控制,作出相应动作。在图1(b)中,如果室内管温上升,则RT2的阻值下降,RT2与相对应基准电阻R118对+5V分压取样,RT2分得的电压变低,则CPU的内盘管温度检测脚Trc电压降低,这个电压的变化反映了RT2的阻值变化,即内盘管温度的变化,CPU通过监测Trc内盘温脚的电压变化,对空调的电控系统进行控制,作出相应动作。

    二、室温检测电路

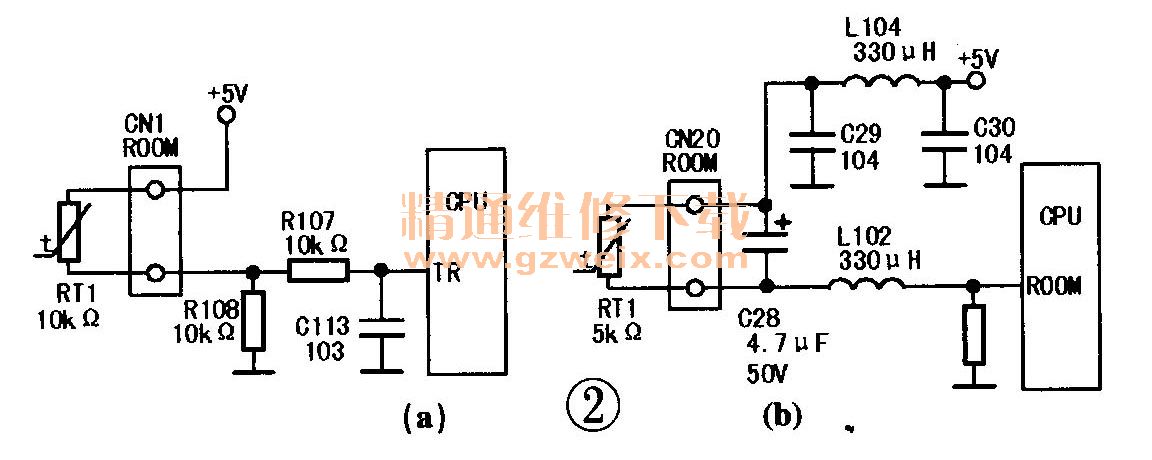

    室温即室内环境温度、回风温度。室温传感器使用塑料探头,安装在室内热交换器的进风口侧,由塑料件支撑。室内环境温度传感器通常有5kl/250C ,10kΩ/25℃ ,15kΩ/25℃和25kΩ/25℃四种规格,其典型应用电路如图2所示。

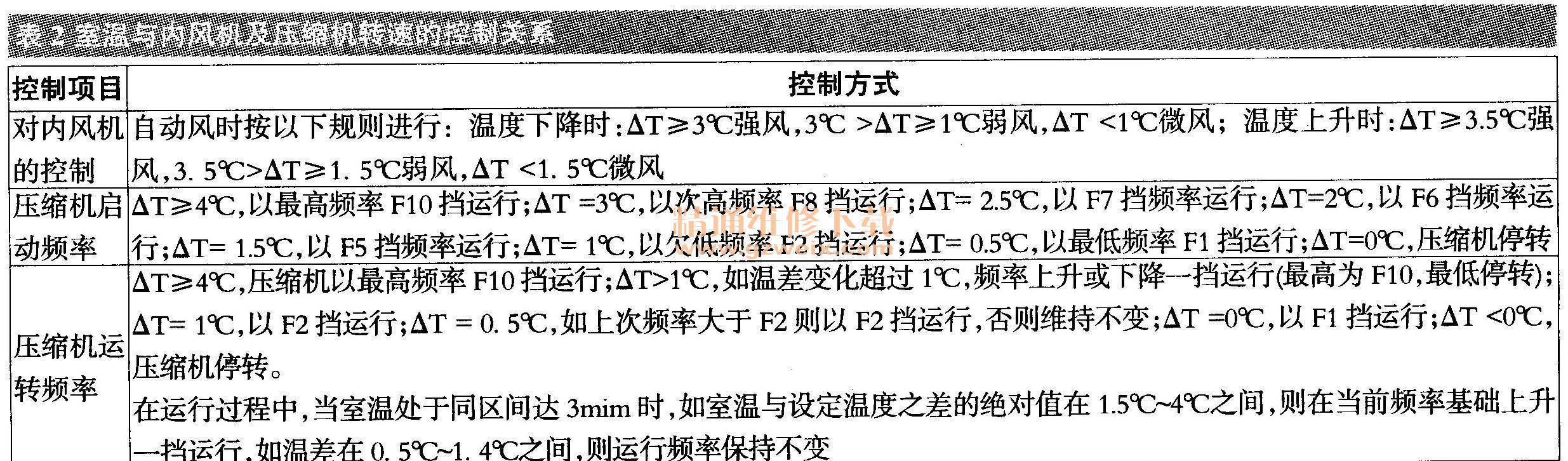

    在实际运行中,空调电控板会根据室温与设定温度的差值△T(制冷:△T=室温-设定温度;制热:△T=设定温度-室温)来控制内风机及压缩机转速,具体控制关系见表2。

    当室温传感器开路时,整机制冷时不启动或启动一下就停机;制热时工作正常,且一直是高频运转。当室温传感器阻值漂移时,压缩机的运转频率升不上去或降不下来。

    三、外盘管温度检测电路

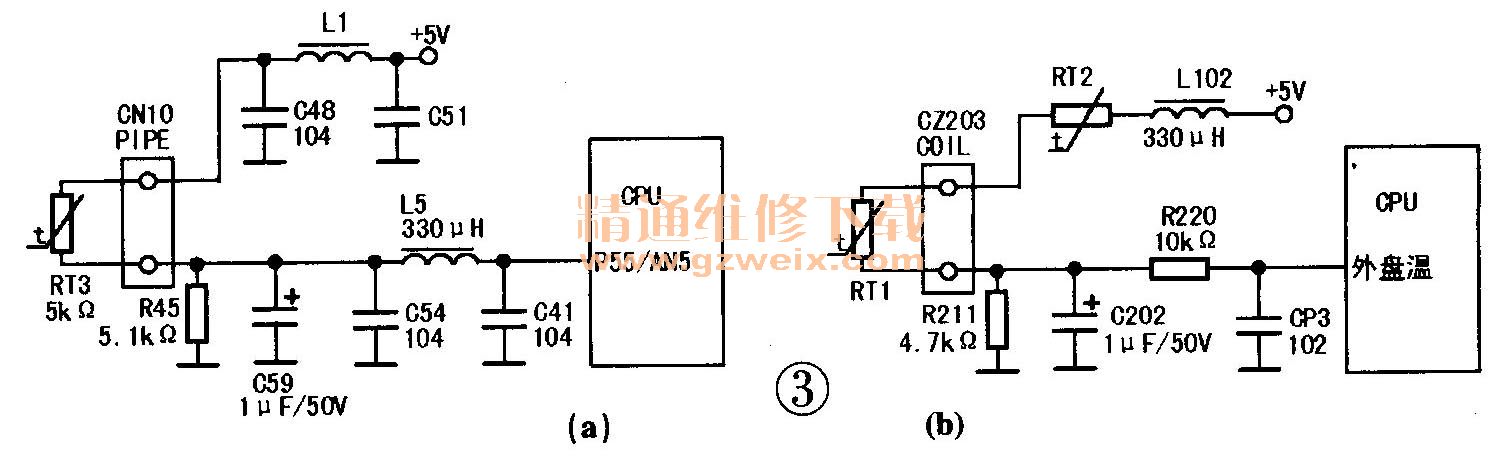

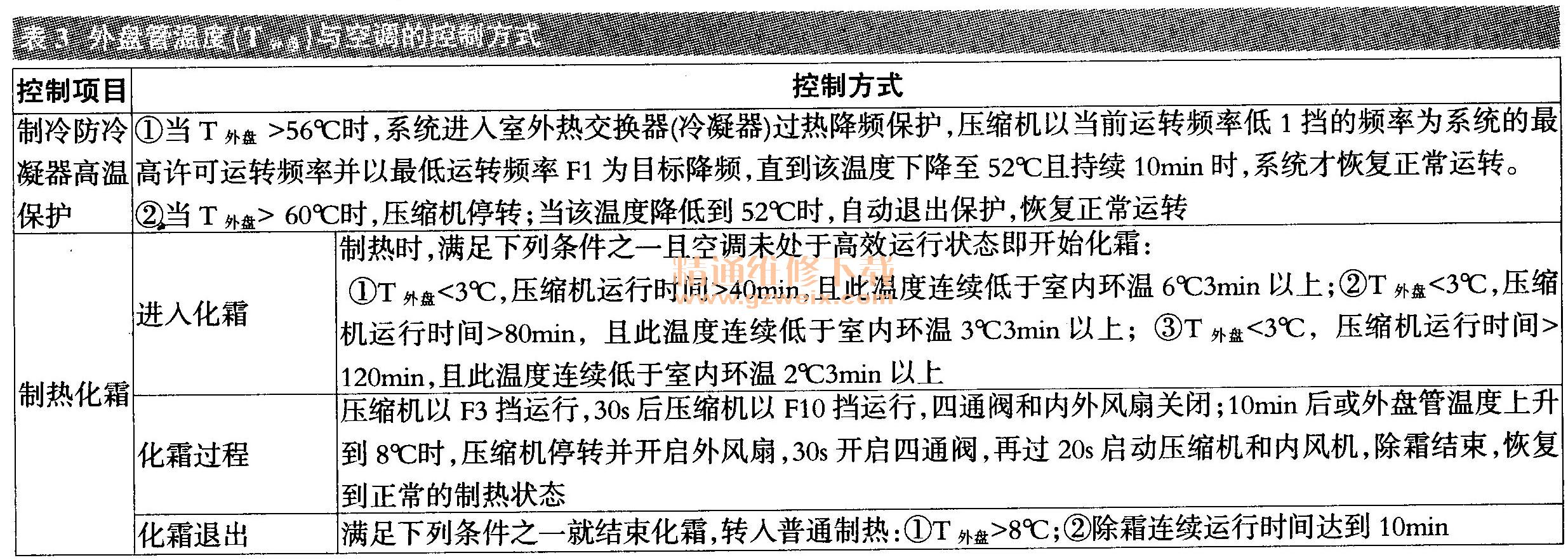

    外盘管温度即外部热交换器盘管温度。外盘管温度传感器使用铜头探头,安装在室外热交换器侧面“U”型管道的专用铜筒内,用于采集室外热交换器盘管的温度,作为制冷防过热保护(限定压缩机运行频率),并在制热时作为自动除霜的依据。外盘管温度传感器通常有5kΩ/25℃、10kΩ/25℃、15kΩ/25℃和50kΩ/25℃四种规格,其典型应用电路如图3所示。外盘管温度与空调的控制方式见表3。



    当室外盘管温度传感器开路时,制冷正常,但制热时,每隔45min就化霜一次,10mim解除化霜,如此反复。

[1] [2]  下一页
