四、室外环境温度检测电路

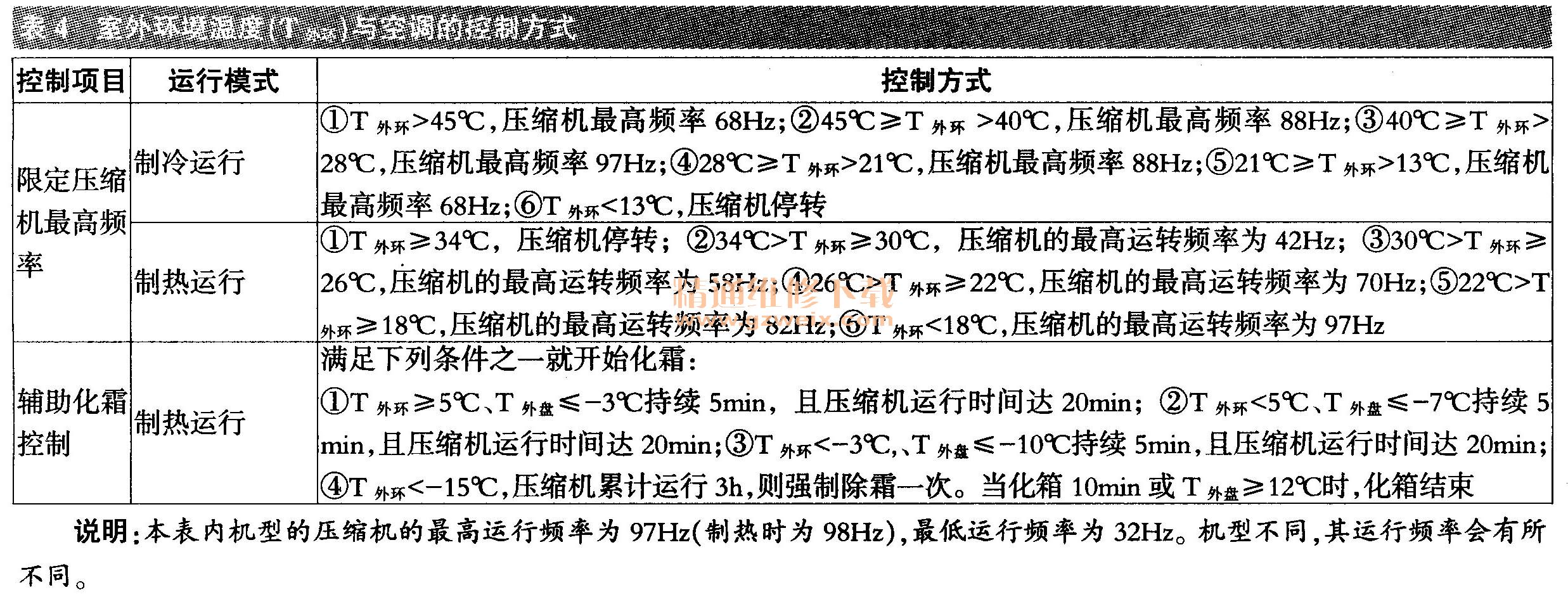

室外环境温度传感器使用塑料探头，安装在室外机热交换器背部表面的进风口侧，由塑料件支撑，用于采集室外环境温度，作为控制室外风机速度，限定压缩机最高运行频率、辅助化霜的依据。室外环境温度传感器通常有5kΩ/25℃、10kΩ/25℃和15kΩ/25℃三种规格，其典型应用电路如图4所示。室外环境温度与空调的控制方式见表4。
当室外环境温度传感器开路时，制冷不受影响，但制热时空调一直以低频率运转，频率不上升。
五、压缩机排气管温度检测电路

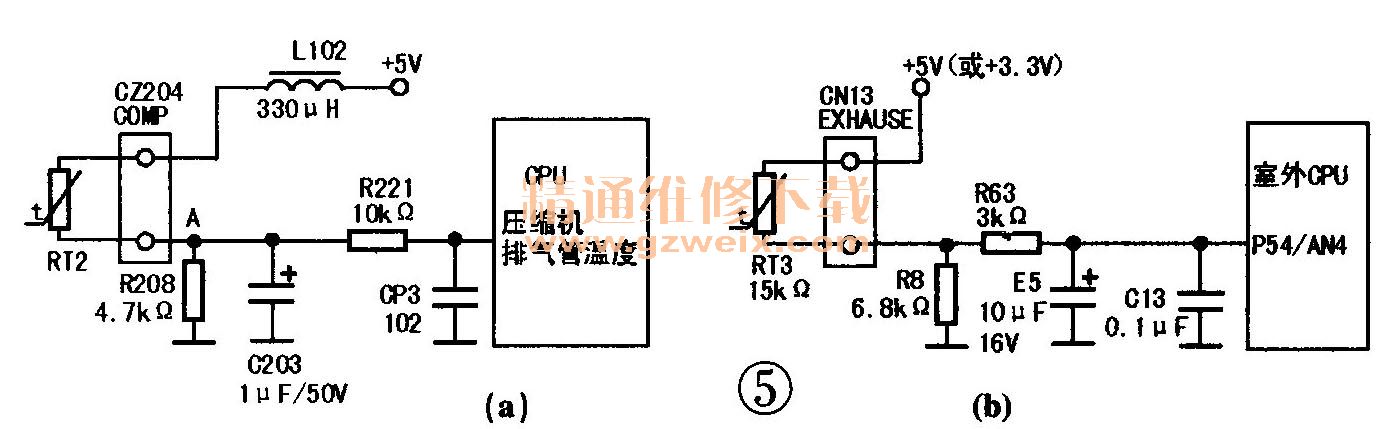

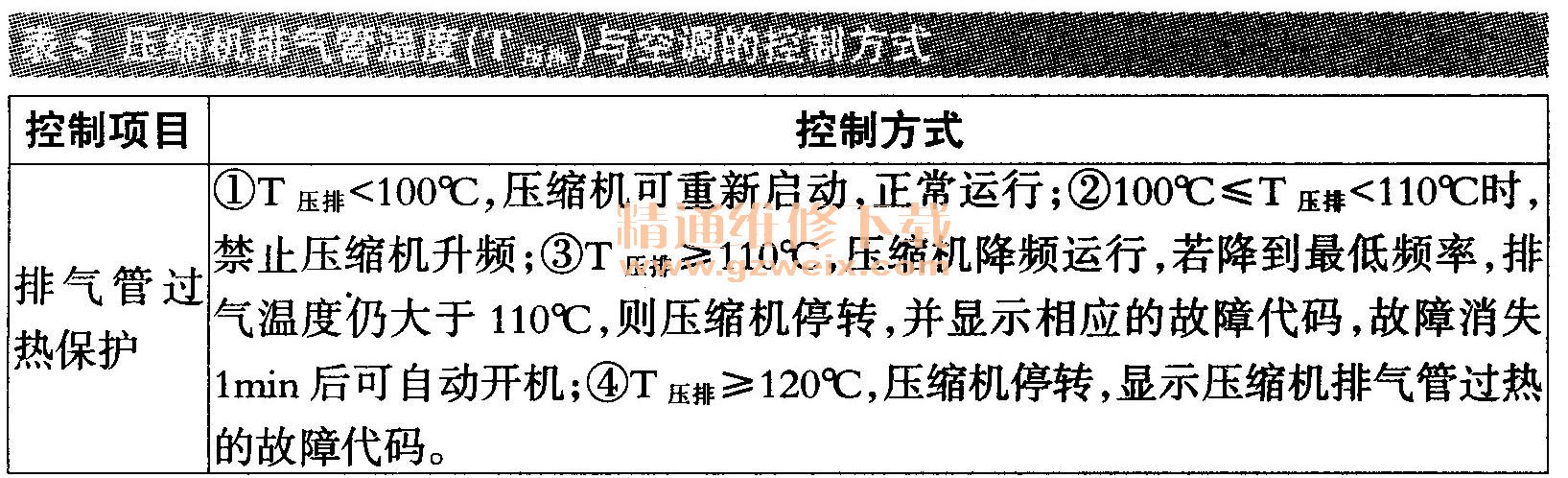

压缩机排气管温度传感器安装在压缩机排气管上专用铜套内，用于采集压缩机排气管温度。当排气管过热时，CPU会限制压缩机运转频率，有的机型还会控制电子膨胀阀的开启度。压缩机排气管温度传感器通常有10kΩ/25℃、15kΩ/25℃和50kΩ/25℃三种规格，其典型应用电路如图5所示。压缩机排气管温度与空调的控制方式见表5。
当压缩机排气管温度传感器开路时，压缩机一直处于高频（不会降频）运转状态；短路时，制冷、制热状态均无法开机。
六、压缩机壳顶温度检测电路

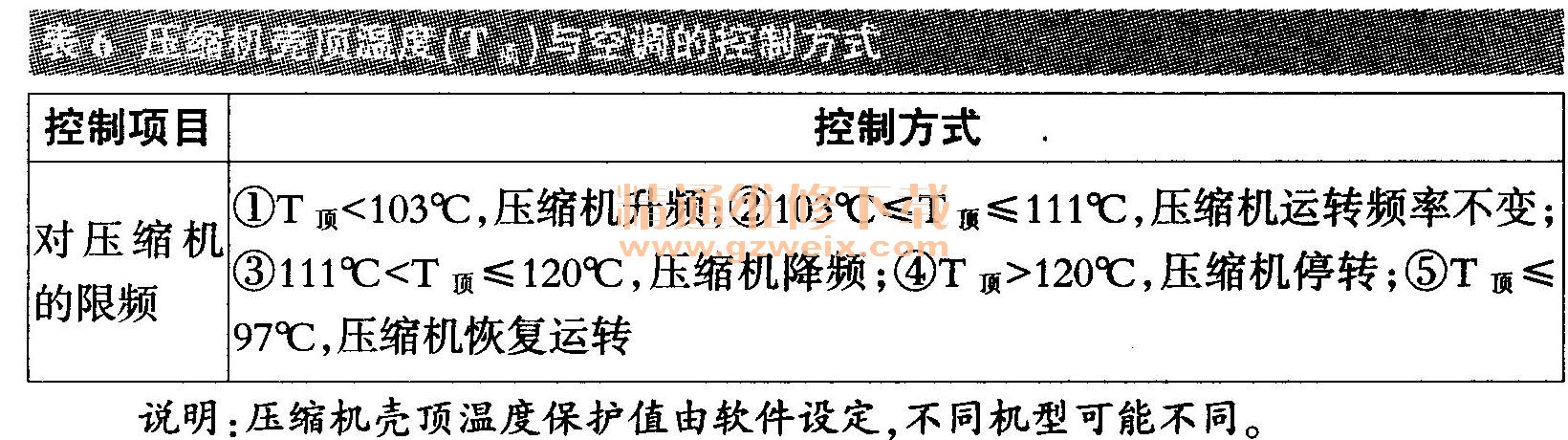

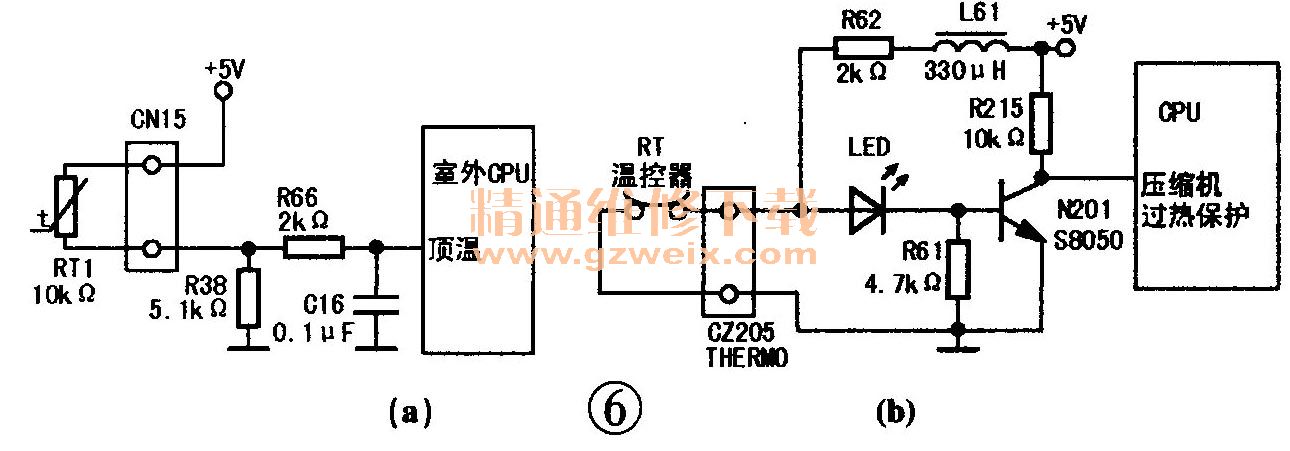

压缩机壳顶部温度传感器或温控器，安装在压缩机外壳顶部，用于采集压缩机壳顶部的温度，与软件数据比较后确定是否限定压缩机运行频率或实施保护。压缩机壳顶部温度传感器通常有15kΩ/25℃、25kΩ /25℃、60kΩ/25℃几类。图6为两种典型的压缩机壳顶部温度检测电路，图（a）为传感器采集温度式，（b）为温控器采集温度式。压缩机壳顶温度与空调的控制方式见表6。
七、热交换器温度检测电路

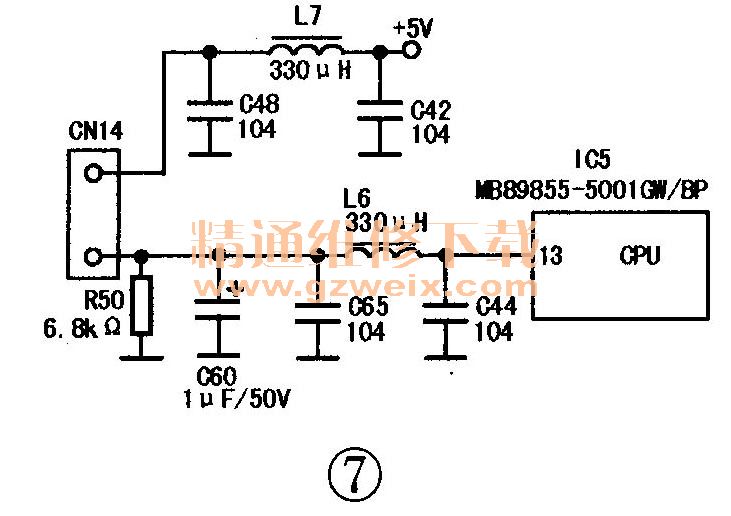

热交换器温度传感器紧贴安装在热交换器上，用于采集室外热交换器的散热片温度。某空调的热交换器温度检测电路如图7所示，该传感器与取样电阻R50对＋5V分压，通过L6供给CPU的13脚，CPU据此判断室外热交换器的温度。
